222
9424273994 Ред. N1

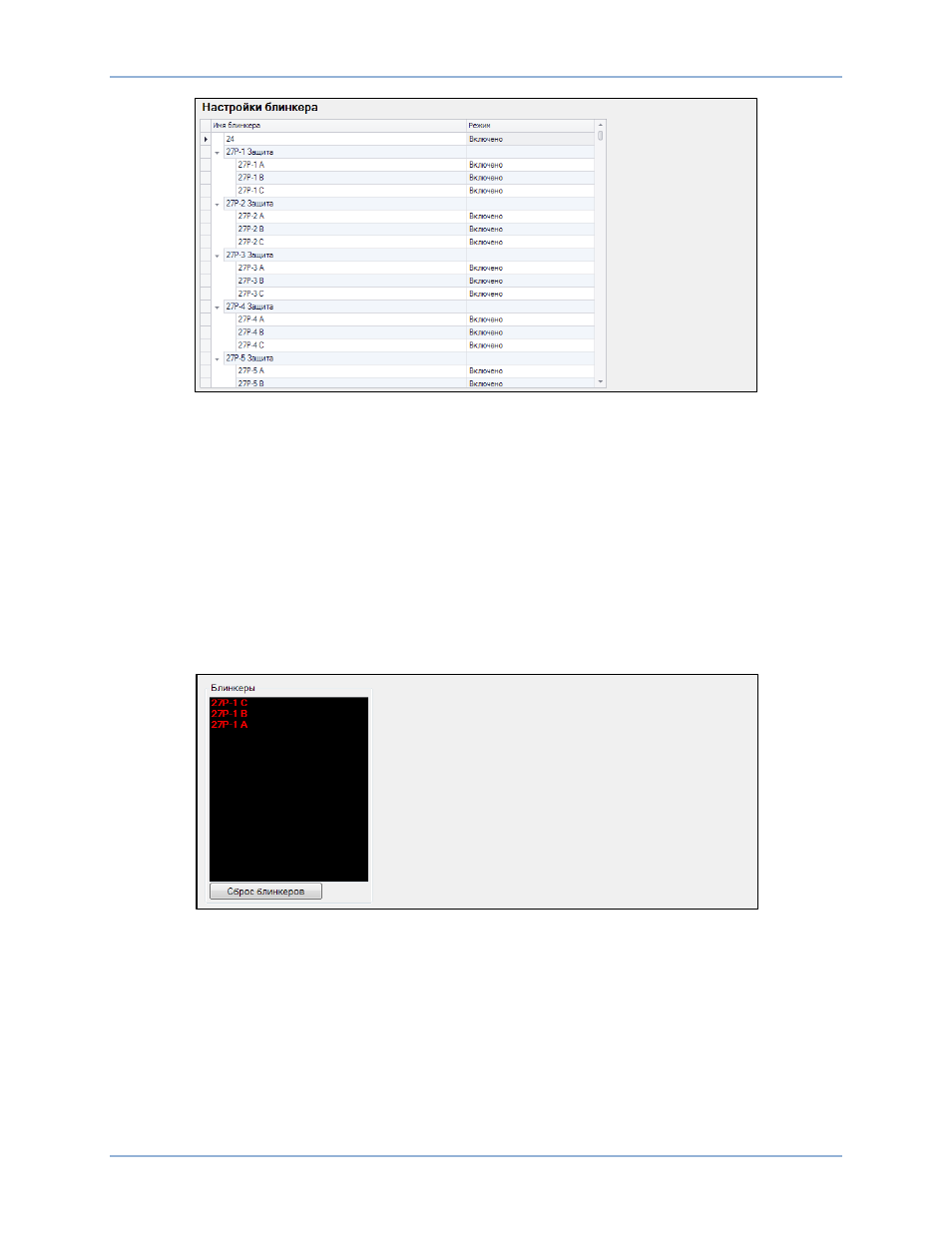

Рис. 136. Экран «Настройки блинкера»
Получение информации о блинкерах и сброс блинкеров
Для просмотра блинкеров на дисплее передней панели перейдите в меню Metering (Измерения) >
Status (Статус) > Targets (Блинкеры). Устройство BE1-11g предоставляет информацию блинкера
для самого последнего события срабатывания. Информация блинкера относится к событию; она
не суммируется. Блинкеры для предыдущих событий записываются в сводных отчетах о
неисправности, которые описаны в главе «Отчеты о неисправностях».
Если происходит срабатывание защитного элемента и регистрируются блинкеры, светодиод
срабатывания на передней панели фиксируется. Блинкер можно просмотреть на дисплее
передней панели, перейдя в Metering (Измерения) > Status (Статус) > Targets (Блинкеры).
Для просмотра статуса блинкеров через ПО BESTCOMSPlus используйте «Меню измерения», где
откройте подменю «Статус» и экран «Блинкеры», показанный на Рис. 137.
Рис. 137. Экран «Блинкеры»
Кроме того, блинкеры можно просматривать через интерфейс веб-страницы. См. главу
BESTnet
™Plus.
Блинкеры можно очищать через ПО BESTCOMSPlus или нажатием кнопки «Reset» (Сброс) на
передней панели при просмотре экрана «Блинкеры». Интерфейс веб-страницы не позволяет
сбрасывать блинкеры.
Для сброса блинкеров можно использовать выражение ПО BESTlogicPlus. Используйте
«Проводник настроек» в BESTCOMSPlus, чтобы открыть подменю «Программируемая логика
BESTlogicPlus
». Выберите из списка элементов логический блок «Сброс блинкера». Используйте
метод перетаскивания, чтобы подключить ко входу «Сброс» переменную или группу переменных.
Логический блок сброса блинкера показан на Рис. 138.
Отчеты о неисправностях
BE1-11g
