Настройки конфигурации задаются подключаемым модулем ВЕ1-11 для BESTCOMSPlus. Для
программирования настроек конфигурации используйте «Настройки меню», чтобы открыть
подменю «Программируемые входы», «Удаленные аналоговые входы» и выбрать модуль и вход.
См. Рис. 385. В раскрывающемся меню «Тип» выберите тип конфигурации. Контроль за
аналоговыми входами и их статус всегда отображаются на соответствующих экранах измерений.
Устройство BE1-11g выдает сообщение «Вне диапазона», когда модуль РДТ отсоединен.
Диапазон устанавливается для выбранного типа входа. «Минимальные параметры» соотносятся
с «Минимальным входным током» или «Минимальным входным напряжением», а «Максимальные
параметры» соотносятся с «Максимальным входным током» или «Максимальным входным
напряжением». «Минимальные параметры» и «Максимальные параметры» являются измеримыми
значениями настроек минимального/максимального напряжения/тока, используемых для защиты.

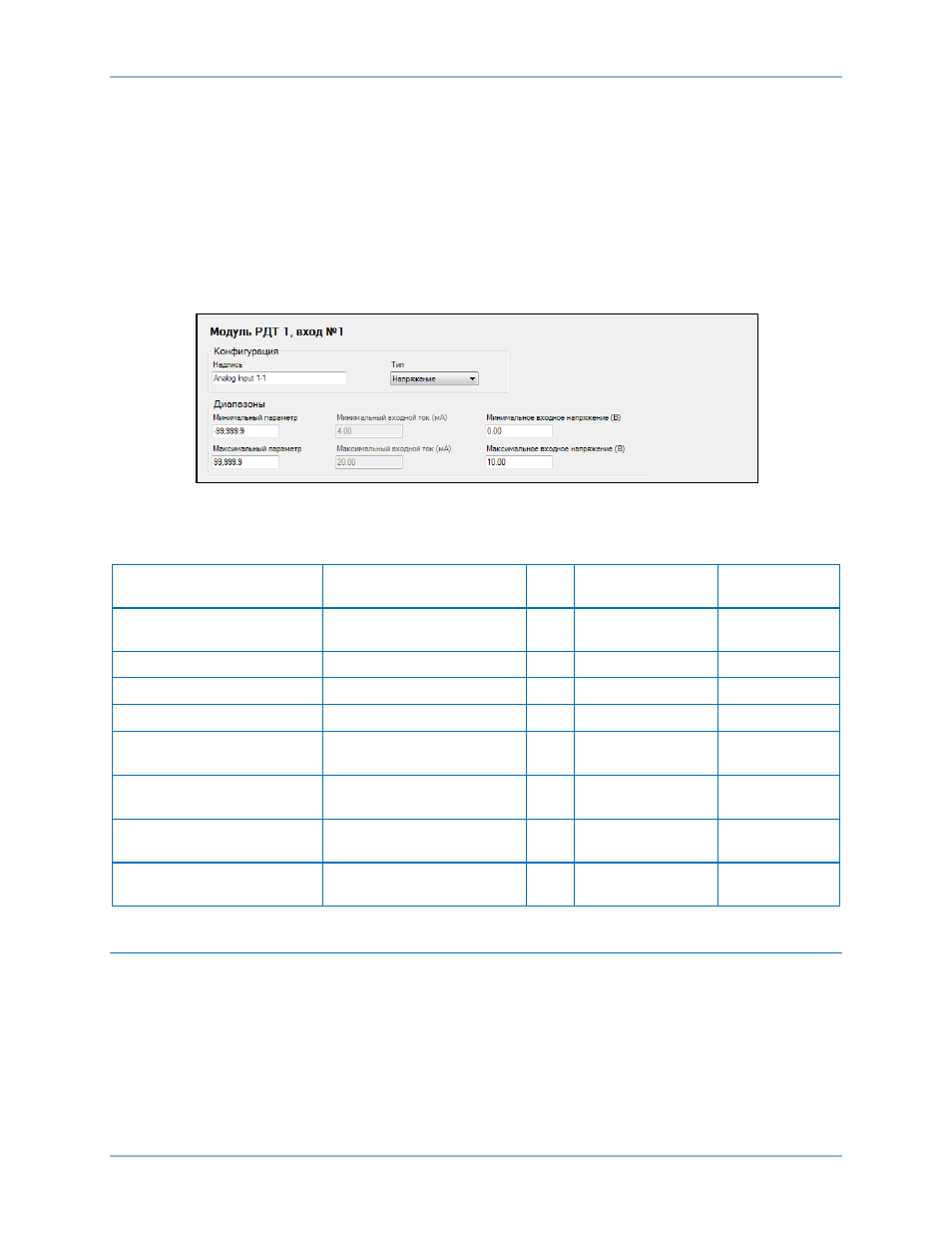

Рис. 385. Экран «Модуль 1, вход #1»
В Таблица 257 представлены настройки конфигурации для удаленных аналоговых входов.
Таблица 257. Настройки конфигурации для удаленных аналоговых входов
Настройка
Диапазон
Шаг
Единица
измерения
По
умолчанию
Метка
До 64 буквенно-
цифровых символов
н/п
н/п
Модуль 1
Вход 1
Тип
Напряжение или ток
н/п
н/п
Напряжение
Минимальный параметр
от –99 999,9 до 99 999,9
0,1
н/п
–99 999,9
Максимальный параметр
от –99 999,9 до 99 999,9
0,1
н/п
–99 999,9
Минимальный
входной ток
4 – 20
0,01
миллиампер
4
Максимальный
входной ток
4 – 20
0,01
миллиампер
20
Минимальное входное
напряжение
0 – 10
0,01
Вольт
0
Максимальное входное
напряжение
0 – 10
0,01
Вольт
10
Конфигурация удаленных аналоговых выходов
Модуль РДТ имеет 4 аналоговых выхода. Устройство BE1-11g поддерживает одновременно два
модуля РДТ.
Настройки конфигурации
Путь навигации в BESTCOMSPlus: Настройки меню, Программируемые выходы, Удаленные
аналоговые выходы
Путь навигации в ЧМИ: Настройки меню, Аналоговые выходы
Модуль РДТ
BE1-11g
