346
9424273994 Ред. N1

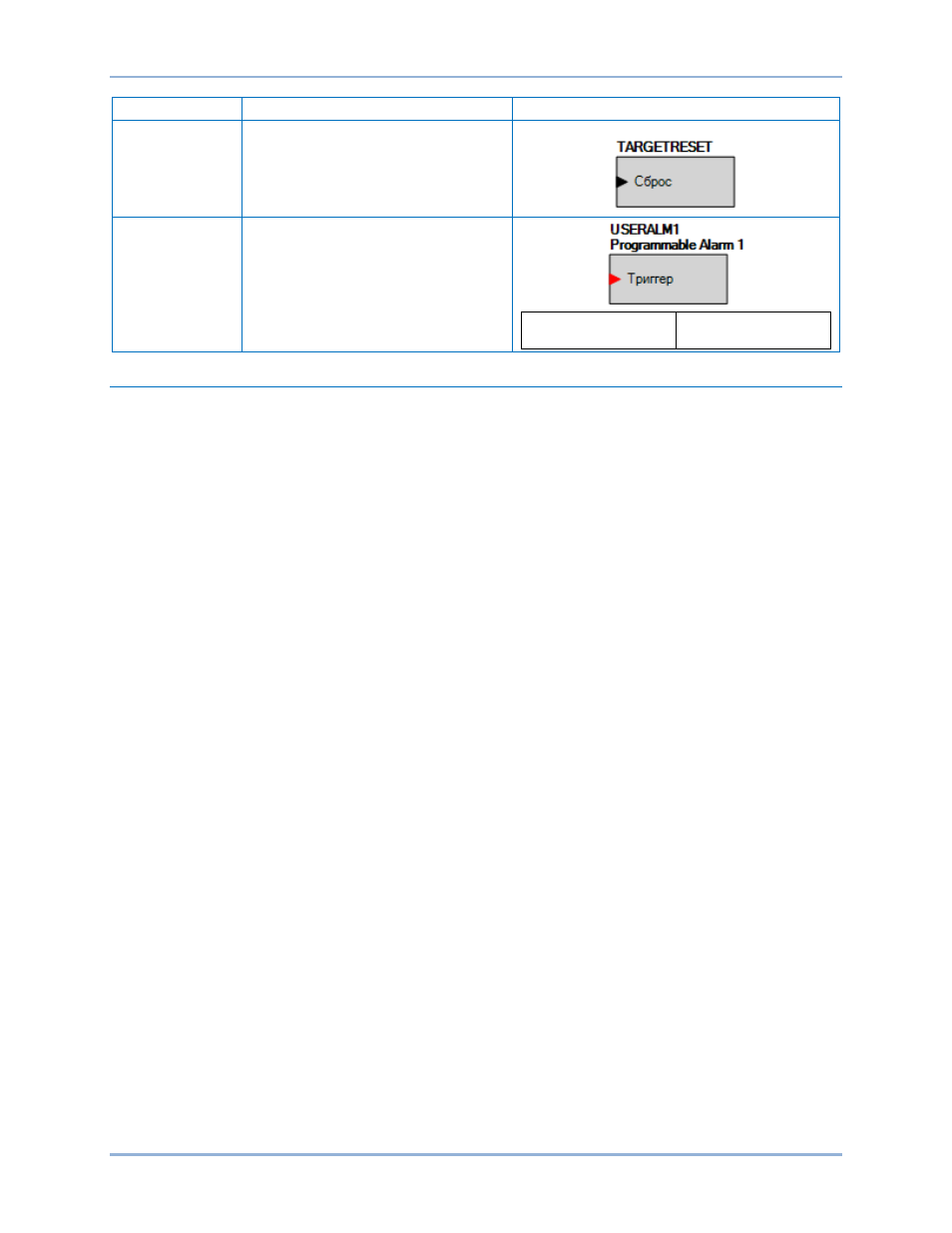

Имя Описание Обозначение
TARGETRESET
Сброс блинкера.
См. главу «Отчеты о
неисправностях».
USERALARMx
Пользовательская сигнализация, от
1
до 16.
См. главу «Сигнализация».
Programmable
Alarm 1
Программируемая
сигнализация 1
Логические схемы
Логическая схема представляет собой группу логических переменных, которые определяет
порядок работы BE1-11g. Каждой логической схеме присваивается уникальное имя. Это позволяет
выбрать конкретную схему и точно знать, какая выбранная схема находится в эксплуатации. Одна
логическая схема настроена для стандартных случаев управления и является активной логической
схемой по умолчанию. Только одна логическая схема может быть активной в каждый момент
времени. В большинстве случаев запрограммированные логические схемы исключают
необходимость дополнительного программирования. Предварительно запрограммированные
логические схемы могут иметь большее количество входов, выходов или функций, чем это
необходимо для конкретного применения. Это связано с тем, что предварительно
запрограммированная схема предназначается для большого числа случаев применения, не
требующих специального программирования. Ненужные выходы логического блока можно
оставить открытыми, чтобы отключить функцию, либо можно отключить функциональный блок
с помощью рабочих настроек.
В случае, если требуется особая логическая схема, можно будет уменьшить время
программирования, поскольку можно изменить существующую схему по умолчанию, а не
программировать ее с самого начала.
Логическая схема по умолчанию
Все системы защиты BE1-11g поставляются с логической схемой по умолчанию, заранее
загруженной в память. Если конфигурация функционального блока и логика выхода логической
схемы по умолчанию отвечает требованиям вашего случая применения, то перед вводом BE1-11g
в эксплуатацию необходимо всего лишь откорректировать рабочие параметры (параметры
системы питания и настройки уставок).
Раздел «Сведения о логической схеме по умолчанию» описывает характеристики логической
схемы и способ их комбинирования, чтобы обеспечить максимальную токовую защиту подстанции
радиальной системы. Здесь также содержится подробное описание схемы по умолчанию.
Логическая схема по умолчанию воплощает наиболее распространенные схемы согласования
защиты от перегрузки по току для радиальной системы распределения или питающей сети.
Инженер по защите может изменить ее под свои нужды путем изменения настроек и принципа
действия функционального блока. Это исключает необходимость создания собственной
логической схемы.
Следует отметить, что логическая схема по умолчанию также демонстрирует стандартные
способы использования или управления различными функциями. Пользователь может создать
пользовательскую логическую схему путем комбинирования с логической схемой по умолчанию.
Универсальность BESTlogicPlus позволяет инженеру по защите создать собственную схему,
которая будет точно соответствовать требованиям приложения.
BESTlogic
™Plus
BE1-11g
