Конфигурация удаленных РТД
Модуль РДТ имеет 12 входов РДТ. Устройство BE1-11g поддерживает одновременно два модуля
РДТ. Контроль за РДТ и их статус всегда отображаются на соответствующих экранах измерений.
Устройство BE1-11g выдает сообщение «Вне диапазона», когда модуль РДТ отсоединен.
Настройки защиты для удаленных РДТ описаны в главе «Тепловая защита с использованием РДТ
(49
РДТ)».
Настройки конфигурации
Путь навигации в BESTCOMSPlus: Настройки меню, Программируемые входы, Удаленные РДТ
Путь навигации в ЧМИ: Настройки меню, Типы РДТ
Настройки конфигурации задаются подключаемым модулем ВЕ1-11 для BESTCOMSPlus. Перед
выполнением настроек конфигурации необходимо настроить подключение удаленного модуля
в пункте «Параметры системы» на экране «Подключение удаленного модуля». Для
программирования настроек конфигурации используйте «Настройки меню», чтобы открыть
подменю «Программируемые выходы», «Удаленные РДТ», «Выбор типа РДТ» и выбрать типа
РДТ. В раскрывающемся меню выберите тип РДТ. См. Рис. 387.

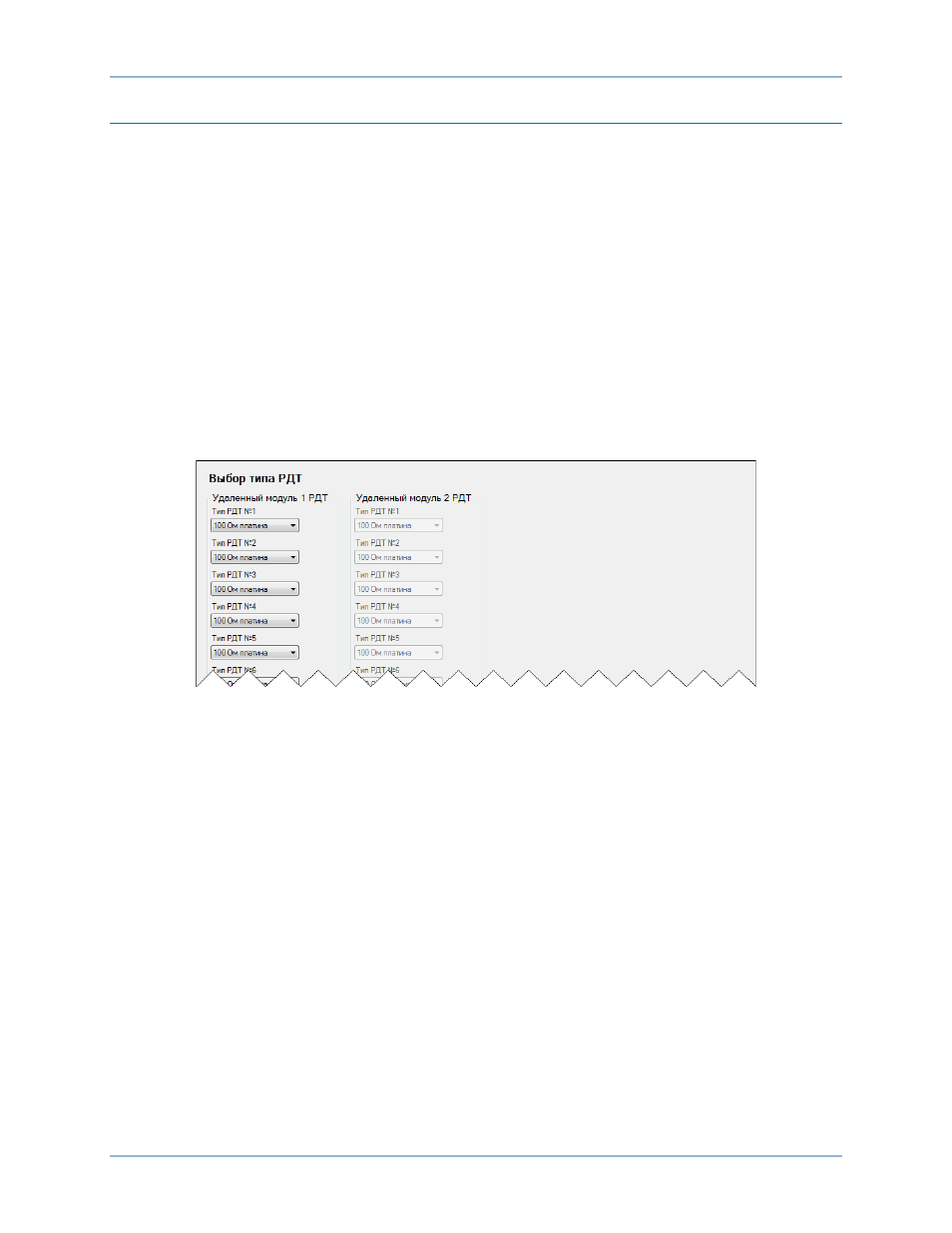

Рис. 387. Экран «Выбор типа РДТ»
Используйте «Настройки меню», чтобы открыть подменю «Программируемые выходы»,
«Удаленные РДТ», «Конфигурация блокировки РДТ» и ввести определяемое пользователем имя
(до 64 буквенно-цифровых символов) для выбранной конфигурации блокировки РДТ. Отметьте
флажком РДТ, которые хотите включить в каждую группу конфигураций. См. Рис. 388.
Для групп РДТ 1, 2, 3, 4, 5, 6, или 7 можно задать источник для элементов защиты 49РДТ.
Дополнительные сведения о настройке элементов защиты 49РДТ см. в главе «Тепловая защита
с использованием РДТ (49РДТ)».
