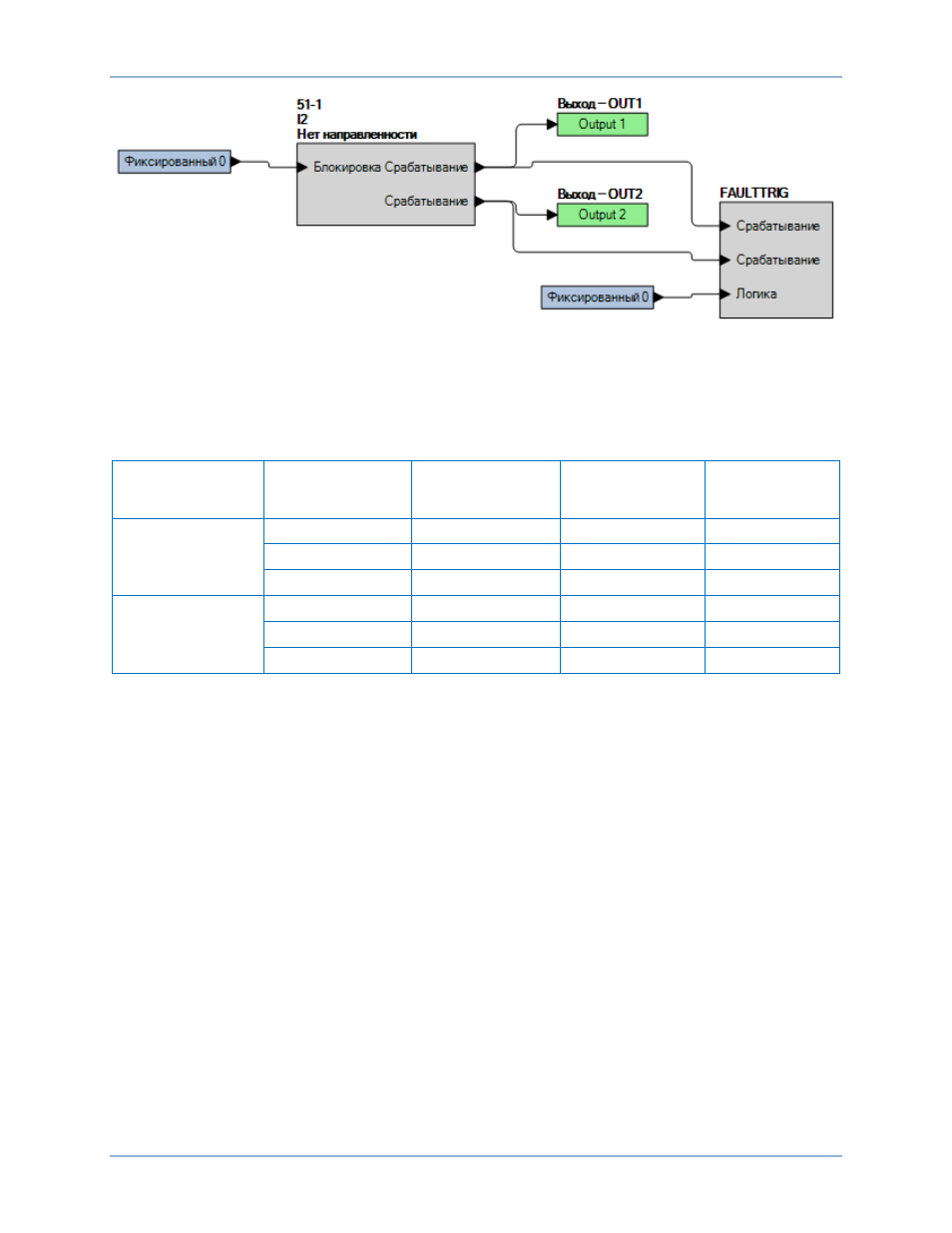

Рис. 304. Настройки BESTlogicPlus (режим I2)

Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий — МТЗ

с обратной зависимостью (51-1)» и отправьте тестовые настройки нижнего предела

диапазона (минимальные настройки срабатывания) на устройство BE1-11g для

соответствующего типа входа измерения, представленного в Таблица 205.

Таблица 205. Тестовые настройки срабатывания (режим I2)

Тип входа

измерения

Диапазон

Настройка

срабатывания

Шкала времени

Кривая

времени

5 A

Мин.

0,5 A

0

I2

Средний

5,0 A

0

I2

Макс.

9,0 A

0

I2

1 A

Мин.

0,1 A

0

I2

Средний

1,0 A

0

I2

Макс.

1,8 A

0

I2

Шаг 4. Будьте готовы отслеживать работу функции 51-1, которую можно контролировать на

выходе OUT2 (см. Рис. 304).

Шаг 5. Подключите источник тока к клеммам D1 и D2 (фаза A). Для проверки однофазного входа

значение I2 = Ia / 3. Таким образом, устройство BE1-11g должно активироваться при

значении, которое в три раза больше значения настройки, при использовании только

однофазного входа. Например, для определения значения тока срабатывания,

необходимого для устройства BE1-11g на 1 А с настройкой срабатывания 0,1,

потребуется 0,1 умножить на 3, что дает 0,3 А входного тока.

Шаг 6. Медленно увеличивайте напряжение на фазе А до закрытия выхода OUT2. Зафиксируйте

срабатывание. Убедитесь, что на дисплее передней панели появился блинкер «51-1

Обратная последовательность». Медленно уменьшайте напряжение на фазе А до

открытия выхода OUT2. Зафиксируйте отпадание.

Шаг 7. Повторите шаг 6 для среднего уровня и верхнего предела диапазона настроек

срабатывания для соответствующего типа входа измерения. Зафиксируйте результаты.

Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для групп настроек 1, 2 и 3.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для элементов 51-2, 51-3, 51-4, 51-5, 51-6

и 51-7.

Шаг 10. (Необязательно.) Повторите шаги с 1 по 9, используя цепь ТТ 2 в качестве источника

электропитания для систем защиты, оснащенных двумя наборами ТТ. На шаге 5

замените D1 на F1, D2 — на F2 и т. д.

BE1-11g

Испытание МТЗ с обратной зависимостью (51)
