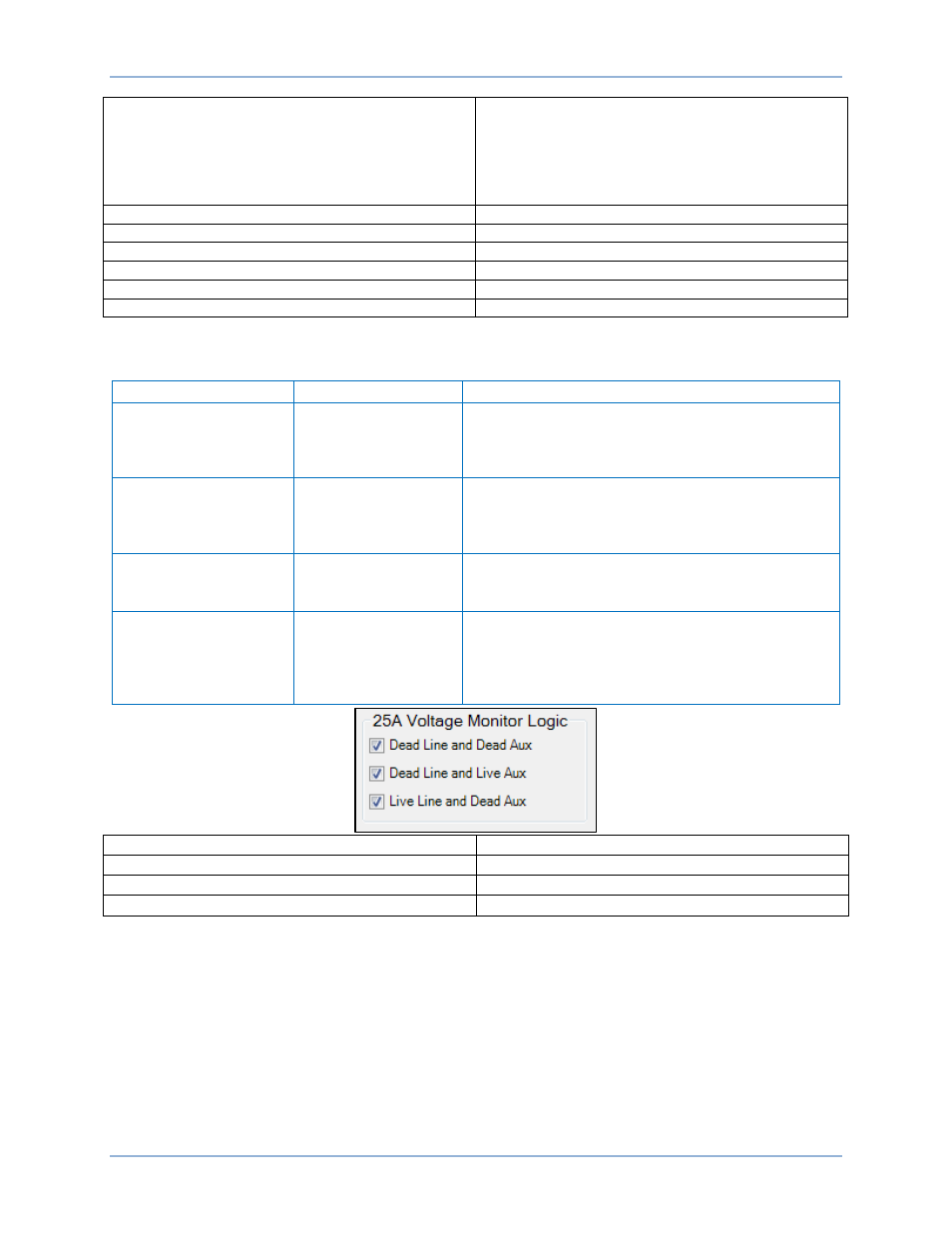

9424273994 Ред. N1

589

Raise Voltage
Sync In Progress
Sync Fail
Volt Synced
Angle Synced
Slip Synced

Больше напряжения

Идет синхронизация

Ошибка синхронизации

Напряжения синхронизированы

Углы синхронизированы

Скольжение синхронизировано

Output - OUT7

Выход — OUT7

Output 7

Выход 7

Trip

Расцепление

Pickup

Срабатывание

Fixed 0

Фиксированный 0

Logic

Логика

Шаг 3. В BESTCOMSPlus откройте экран «Контроль — Синхронизатор (25А)» и отправьте

тестовые настройки, приведенные в Таблица 238, на устройство BE1-11g.

Таблица 238. Тестовые настройки времени срабатывания (25VM)

Настройка

Значение

Описание

Пороговое значение

наличия напряжения,

монитор

напряжения 25

90%

Устанавливает пороговое значение наличия

напряжения равным 90 В (90% от номинального,

номинальное
= 100

В).

Пороговое значение

отсутствия

напряжения, монитор

напряжения 25

55%

Устанавливает пороговое значение отсутствия

напряжения равным 55 В (55% от номинального,

номинальное = 100 В).

Выдержка отпадания

мониторинга

напряжения 25

0

Устанавливает выдержку отпадания равной 0.

25 Логика контроля

напряжения

Установите флажки,

как показано на Рис.
318.

Включено: Нет напряжения линии/нет

вспомогательного напряжения, нет напряжения

линии/есть вспомогательное напряжение, есть

напряжение линии/нет вспомогательного

напряжения.

25A Voltage Monitor Logic

25A Логика контроля напряжения

Dead Line and Dead Aux

Нет напряжения на линии и в сети

Dead Line and Live Aux

Нет напряжения на линии и есть в сети

Live Line and Dead Aux

Есть напряжение на линии и нет в сети

Рис. 318. Экран синхронизатора BESTCOMSPlus, 25 Логика контроля напряжения

Шаг 4. Будьте готовы отслеживать работу функции 25VM. Работу функции можно

контролировать на выходе OUT7.

Шаг 5. Замкните клеммы C13 (фаза A), C14 (фаза B) и C15 (фаза C) устройства BE1-11g.

Подключите источник однофазного напряжения переменного тока 0 или 60 Гц, 50 В

переменного тока (VTP линии) к трем замкнутым клеммам и клемме нейтрали (С16).

Выход OUT7 должен закрыться.

Шаг 6. Медленно увеличивайте линейное напряжение, пока не откроется выход OUT7 (55 В).

Зафиксируйте результат.

Шаг 7. Увеличивайте линейное напряжение, пока не закроется выход OUT7 (90 В).

Зафиксируйте результат.

BE1-11g

Испытание синхронизатора (25А)
