Настройка
Значение Экран в BESTCOMSPlus
Описание
Коэффициент
фазного ТТ
1
Параметры системы —
Измерительные
трансформаторы
Устанавливает коэффициент
трансформации ТТ равным 1
Выбор шинного
ТТ, источник ТТ
ТТ1
Параметры системы —
Измерительные
трансформаторы
Выбирает цепь 1 ТТ как источник
для шины (для защитных систем,
оснащенных 2 наборами ТТ)
Режим элемента
1 из 3
Защита — Мощность —
Мощность (32-1)
Включает функцию 32-1 для
режима «1 из 3»
Выдержка
времени
50 мс
Защита — Мощность —
Мощность (32-1)
Устанавливает выдержку времени
равной 50 мс
32-
1 A Больше
Включено Конфигурации
блинкеров — Блинкеры
Включает блинкер превышения на
фазе А для 32-1
32-
1 A Меньше
Включено Конфигурации
блинкеров — Блинкеры
Включает блинкер понижения на
фазе А для 32-1

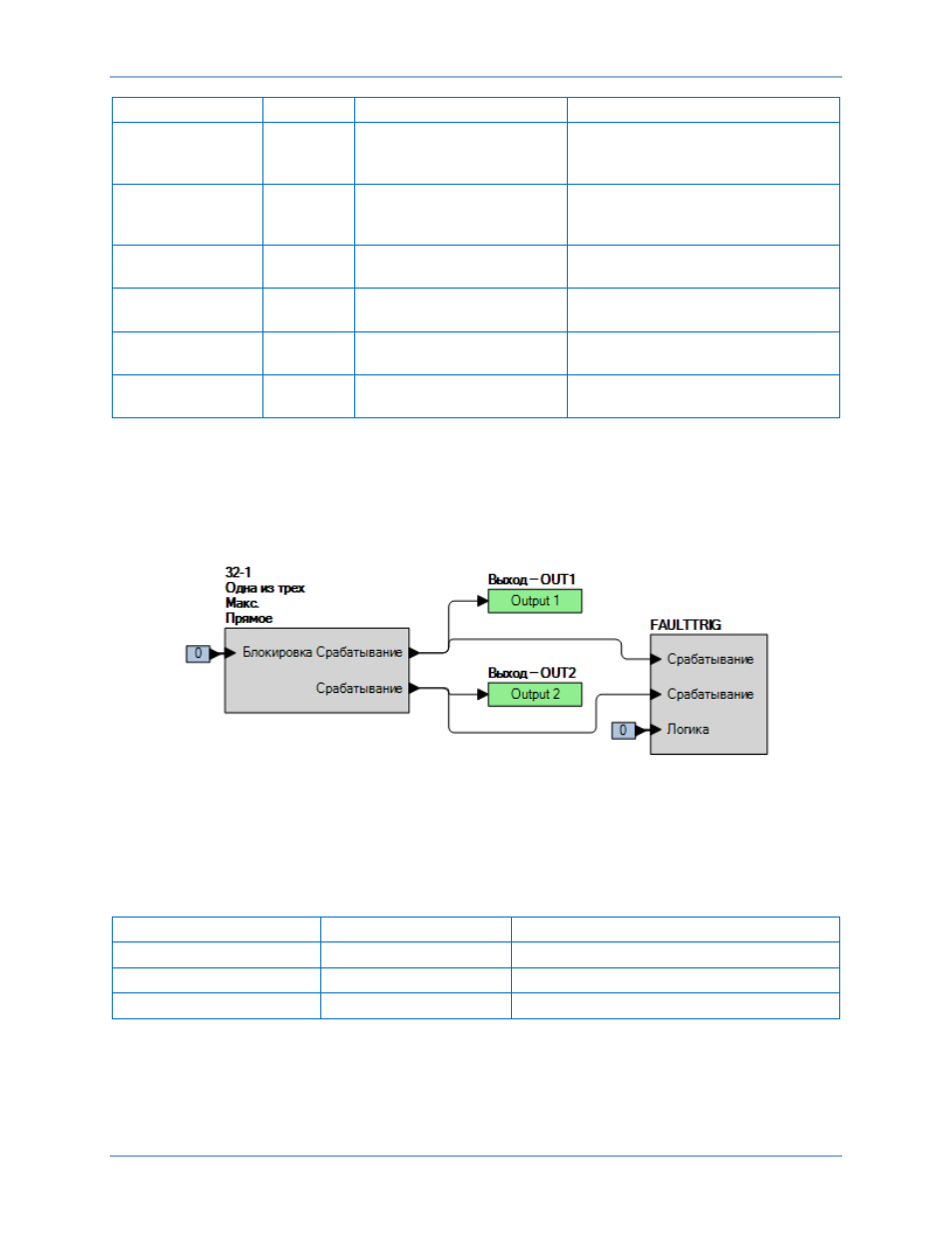

Шаг 2. С помощью ПО BESTCOMSPlus настройте программируемую логику BESTlogicPLUS,
приведенную на Рис. 310.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 32-1.
•
Выход OUT2 закрывается для срабатывания 32-1.
•
Функция записи неисправностей включена.
Рис. 310. Настройки BESTlogicPlus
Направление прямого расцепления (превышение мощности)
Шаг 1. Опираясь на Таблица 223, отправьте настройки 32-1 на устройство BE1-11g. Перед
проведением каждого испытания направления сбросьте блинкеры устройства BE1-11g
после предыдущего испытания.
Таблица 223. Тестовые настройки превышения мощности в прямом направлении
Срабатывание
Направление
Превышение/понижение
500
Вт
Прямое
Превышение
1000
Вт
Прямое
Превышение
2000
Вт
Прямое
Превышение
Шаг 2. Подключите и включите трехфазный источник напряжения 100 В переменного тока
к клеммам C13 (фаза A), C14 (фаза B), C15 (фаза C) и C16 (нейтраль) при номинальной
частоте. Подключите регулируемый источник переменного тока к клеммам D1
(полярность фазы A) и D2 (аполярность фазы A).
Шаг 3. Обеспечьте синфазность силы А-фазного тока и напряжения и медленно увеличивайте
силу тока с 0 А до закрытия выхода OUT2.
Испытание защиты по мощности (32)
