9424273994 Ред. N1
355
Примеры BESTlogic™Plus
Пример 1. Подключение вентиля ИЛИ

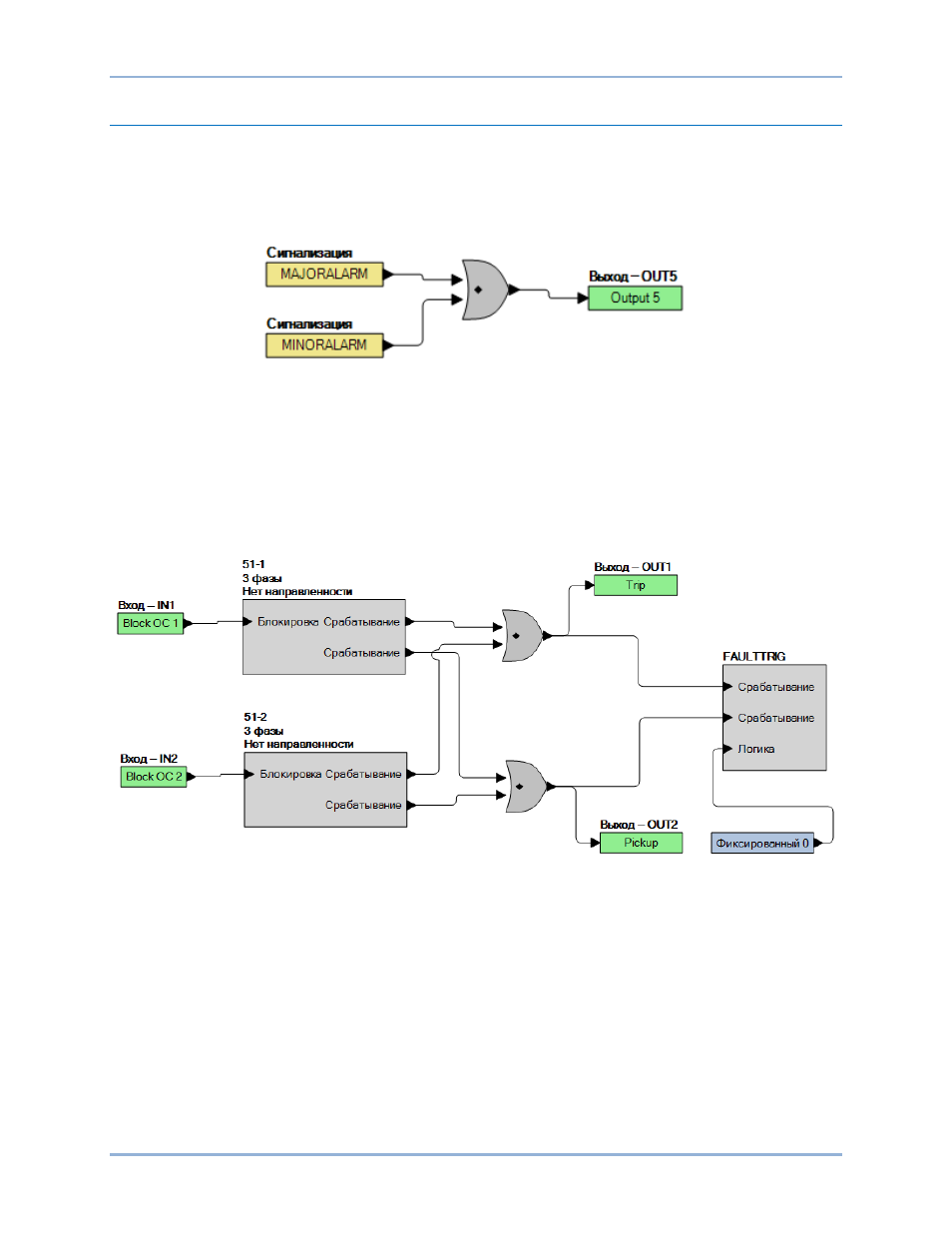

На Рис. 238 показана стандартная схема вентиля ИЛИ. В этом примере выход OUT5 станет
активным в том случае, если аварийный (Major), ИЛИ предупредительный (Minor), ИЛИ оба
сигнала находятся в состоянии истины.
Рис. 238. Пример 1. Подключение вентиля ИЛИ
Пример 2. Логическая схема МТЗ с обратной зависимостью
На Рис. 239 показана стандартная логическая схема из двух элементов МТЗ с обратной
зависимостью, созданных для отключения выходов и инициирования сообщений об аварии. Если
IN1 в состоянии «истина», функция 51-1 блокируется. Если IN2 в состоянии «истина», функция
51-1
блокируется. OUT1 в состоянии «истина», если 51-1 или 51-2 в сработавшем состоянии. OUT2
в состоянии «истина», если 51-1 или 51-2 в состоянии начала срабатывания. Логический блок
триггера неисправности гарантирует, что ошибки записываются.
Рис. 239. Пример 2. Логическая схема МТЗ с обратной зависимостью
BE1-11g BESTlogic
™Plus
