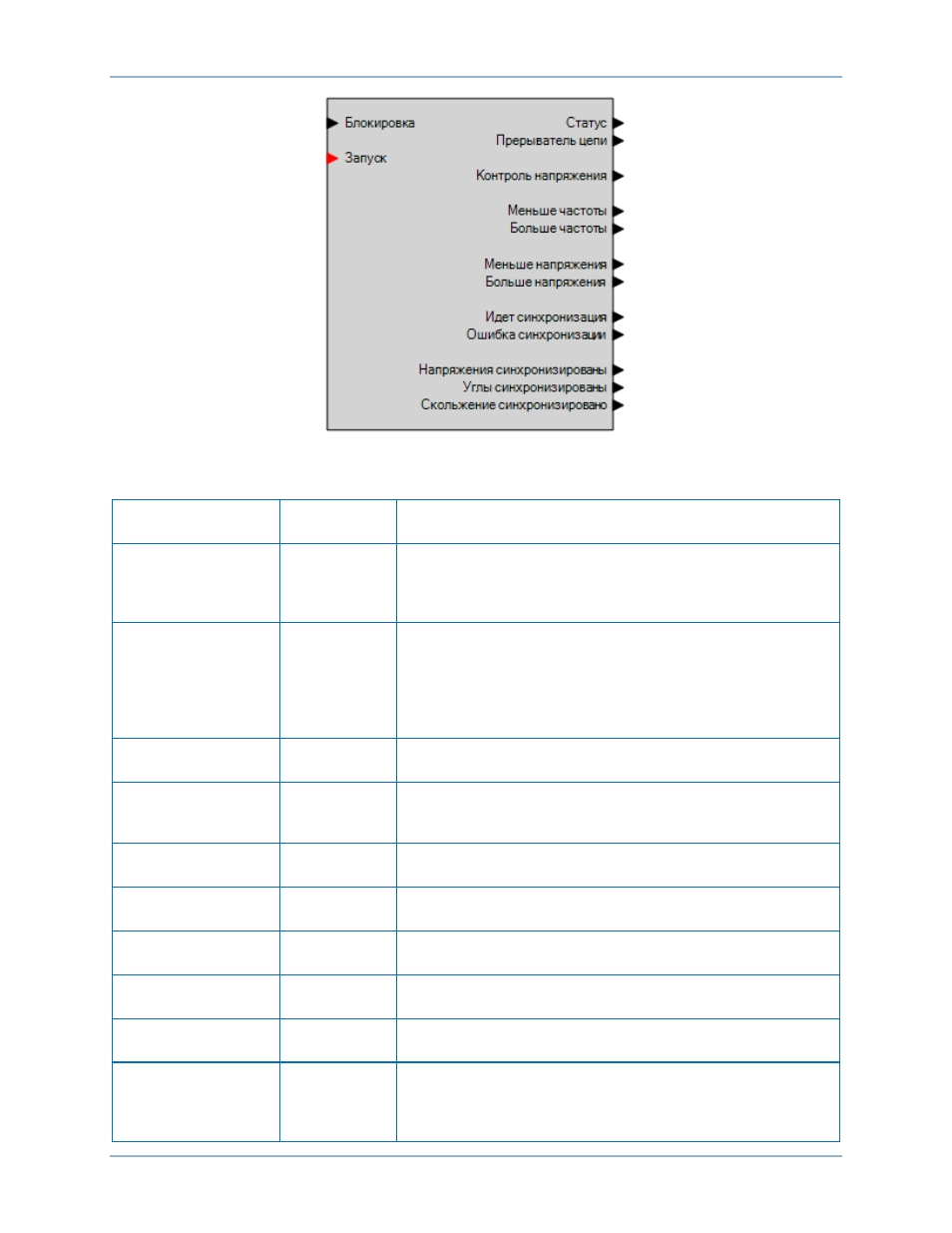

Рис. 97. Логический блок элемента синхронизатора
Таблица 59. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход Отключает функцию 25A, если имеет значение «истина».
Импульс останавливает функцию 25A и сбрасывает ее.
Также служит для сброса элемента после ошибки
синхронизации.
Запуск Вход Импульс «истина» инициирует процесс синхронизации.
Для продолжения синхронизация необязательно
поддерживать на входе это значение. Если это значение
сохраняется и происходит ошибка синхронизации, то
элемент не будет заблокирован, а начнет новый цикл
синхронизации.
Статус Выход Принимает состояние «истина», если выполняются
критерии синхронизации.
Прерыватель цепи Выход Подает выключателю сигнал на замыкание. Принимает
значение «истина» после того, как выход «Статус»
получает значение «Истина».
Контроль
напряжения
Выход Принимает значение «истина», если выполняется
условие настройки контроля напряжения.
Меньше частоты Выход Принимает значение «истина», когда элемент 25A
уменьшает частоту.
Больше частоты Выход Принимает значение «истина», когда элемент 25A
увеличивает частоту.
Меньше
напряжения
Выход Принимает значение «истина», когда элемент 25A
уменьшает напряжение.
Больше напряжения Выход Принимает значение «истина», когда элемент 25A
увеличивает напряжение.
Идет синхронизация Выход Принимает значение «истина», если функция 25A была
инициирована и не была заблокирована. Функция 25A
блокируется, если параметры напряжения генератора
или шины составляют менее 10 В или 15 Гц.
