148
9424273994 Ред. N1

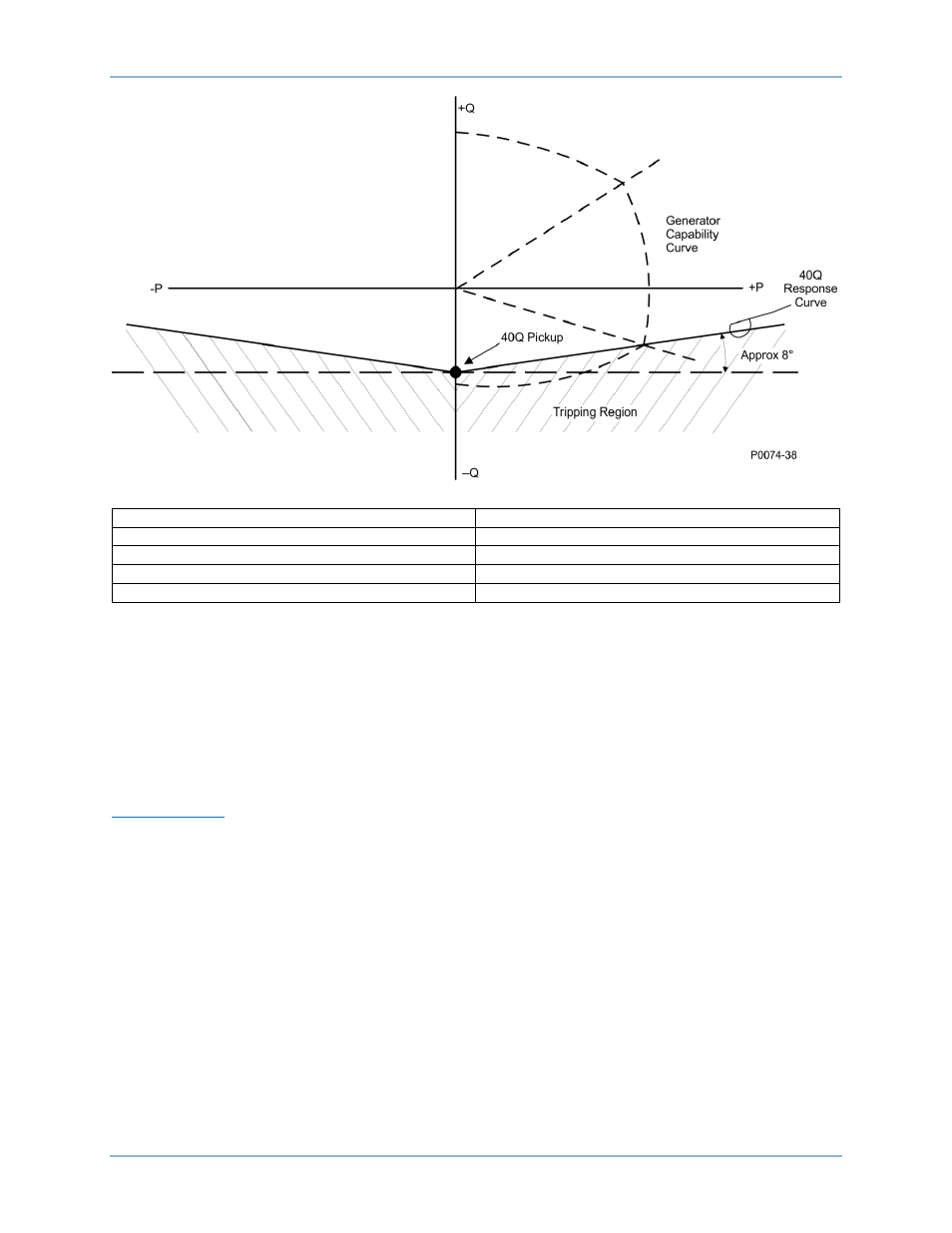

Рис. 80. Кривая мощности генератора и отклик элемента 40Q
40Q Pickup
40Q Срабатывание
Tripping Region
Зона срабатывания
Generator Capability Curve
Кривая мощностей генератора
40Q Response Curve
Кривая реакции 40Q
Approx 8°
Прибл. 8°
Настройка ТТ шин
В системах, оснащенных двумя комплектами ТТ, элемент 40Q может контролировать цепь 1 ТТ
или цепь 2 ТТ. ТТ, который будет служить источником, задается на экране «Измерительные
трансформаторы» в ПО BESTCOMSPlus.
Начало срабатывания и срабатывание
Сначала изменяется выход «Срабатывание», соответствующий моменту начала срабатывания
реле, затем меняет статус выход «Срабатывание», означающий начало работы реле.
Срабатывание
Выход «Срабатывание», соответствующий началу срабатывания, приобретает значение «истина»,
когда рассчитанная реактивная мощность превышает пороговое значение или опускается ниже
порогового значения, заданного для него в настройке «Срабатывание». ПО BESTlogicPlus
позволяет соединить выход «Срабатывание», соответствующий началу срабатывания, с другими
логическими элементами для объявления условия, контроля других логических элементов
и запуска средства записи неисправностей (логический элемент FAULTTRIG).
Активация выхода «Срабатывание» запускает таймер задержки срабатывания.
Продолжительность работы таймера задается в настройке «Выдержка времени». При выборе
нулевого значения настройки «Выдержка времени» элемент 40Q срабатывает мгновенно без
специального применения выдержки.
Если условие срабатывания исчезает раньше, чем закончится время задержки элемента, то
происходит сброс таймера и выхода «Срабатывание» (соответствующего началу срабатывания)
без выполнения каких-либо корректирующих действий, а элемент возвращается в исходное
состояние, чтобы иметь возможность реагировать на последующие события потери возбуждения.
Защита от потери возбуждения — по обратной реактивной мощности (40Q)
BE1-11g
