142
9424273994 Ред. N1
Чтобы элемент сработал, нужно, чтобы все три фазы превысили пороговое значение
срабатывания для одной фазы. Однако, если для элемента 32 был выбран режим «Общая
мощность», упомянутые в прошлом примере значения мощности вызовут состояние
срабатывания, поскольку общая мощность (0+0+50 Вт) превысит уставку срабатывания по трем
фазам, равную 30 Вт. Подробные сведения о функциях измерения см. в главе «Конфигурация».
Настройка ТТ шин
В системах, оснащенных двумя комплектами ТТ, элемент защиты по мощности может отслеживать
цепь 1 ТТ или цепь 2 ТТ. ТТ, который будет служить источником, задается на экране
«Измерительные трансформаторы» в ПО BESTCOMSPlus.
Направление мощности
Помимо превышения порогового значения срабатывания по мощности, для срабатывания
элемента 32 необходимо, чтобы направление мощности (прямое или обратное) соответствовало
заданному в настройке «Направление». В системе BE1-11g прямое и обратное направление
определяются полярностью напряжений и подключением токовых цепей к BE1-11g, как показано
в Рис. 76. На основании Конвенции IEEE по полярности, прямым направлением мощности
считается направление от шины к линии, а обратным — от линии к шине.

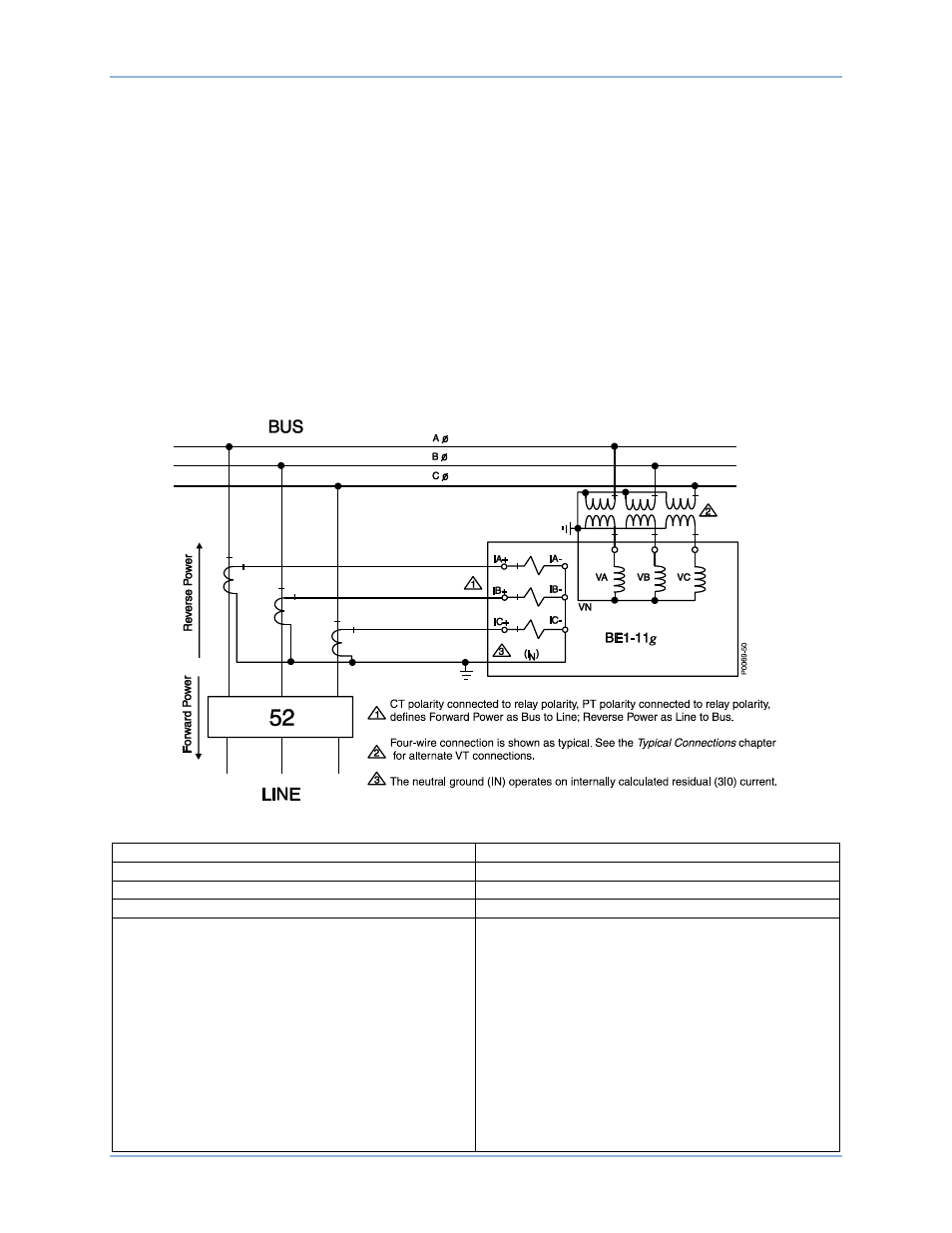

Рис. 76. Направление мощности, определяемое полярностью напряжения
и подключениями токовых цепей
BUS
ШИНА
Reverse Power
Мощность обр. напр.
Forward Power
Мощность прямого направления
LINE
ЛИНИЯ
CT polarity connected to relay polarity, PT polarity
connected to relay polarity, defines Forward
Power as Bus to Line; Reverse Power as Line to
Bus.
Four-wire connection is shown as typical. See the
Typical Connections chapter for alternate VT
connections.
The neutral ground (IN) operates on internally
calculated residual (3I0) current.
Полюса ТТ подключены к полюсам реле;
полюса трансформатора мощности
подключены к полюсам реле, прямое
направление мощности определяется как
направление от шины к линии; обратное
направление мощности определяется как
направление от линии к шине.
В качестве стандартного представлено
четырехпроводное подключение.
Альтернативные подключения ТН см. в главе
«Стандартные подключения».
Заземление нейтрали (IN) работает на
рассчитанном внутри остаточном (3I0) токе.
Защита по мощности (32)
BE1-11g
