9424273994 Ред. N1
101
Соедините вход «Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом
выборе элемента в окне «Элементы» логика условия для входа «Блокировка» по умолчанию
имеет значение 0.
Логические соединения
Для логического соединения элементов мгновенной токовой отсечки в ПО BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента мгновенной токовой отсечки
изображен на Рис. 58. Сводка по входам и выходам логик представлена в таблице Таблица 29.

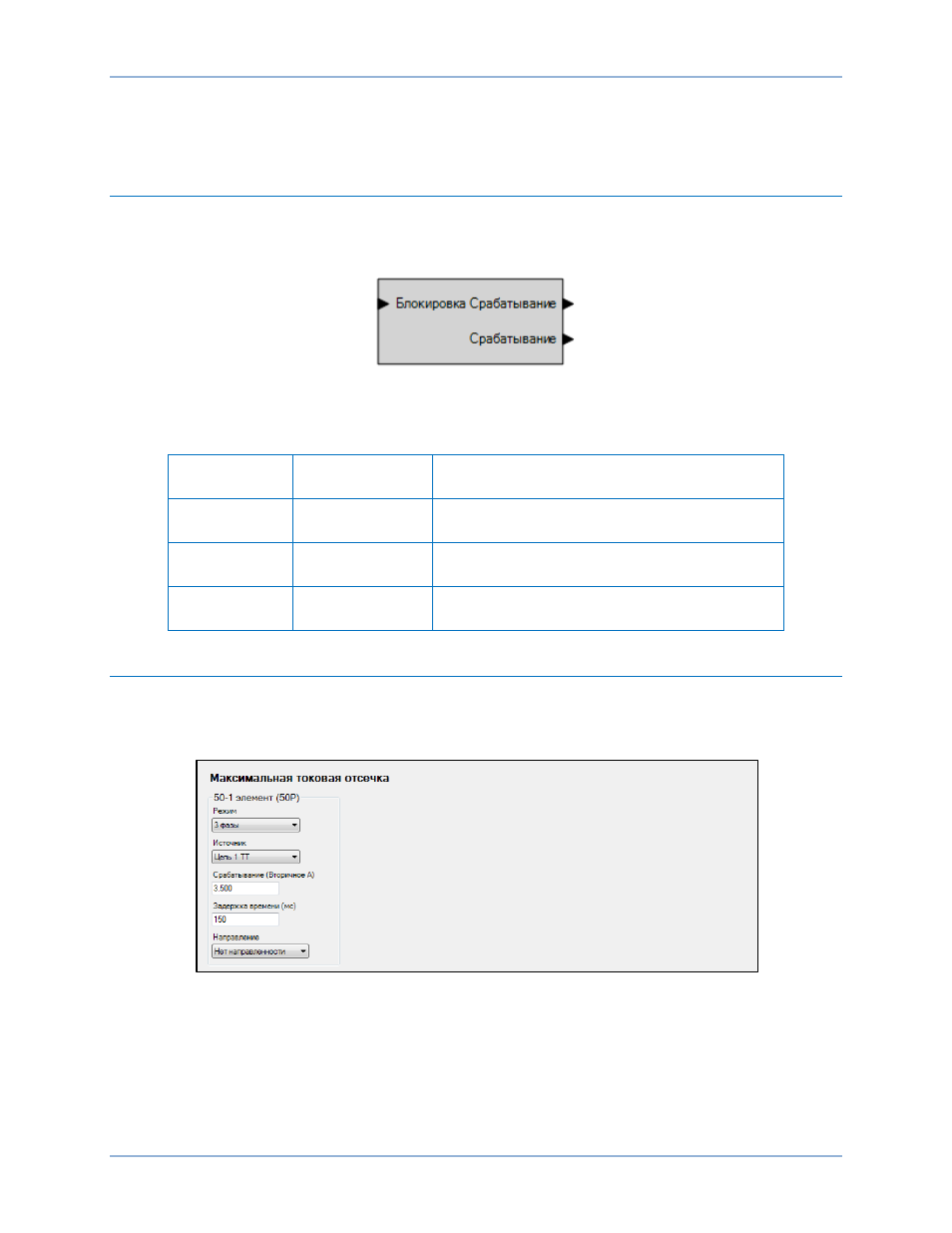

Рис. 58. Логический блок элемента мгновенной токовой отсечки
Таблица 29. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход
Отключает функцию 50, если имеет значение
«истина»
Расцепление Выход
Имеет значение «истина», когда элемент 50
находится в положении работы
Срабатывание Выход
Имеет значение «истина», когда элемент 50
находится в положении срабатывания
Операционные настройки
Для выбора операционных настроек элементов максимальной токовой отсечки в системе
BESTCOMSPlus
используется экран настроек «Максимальная токовая отсечка (50)» (Рис. 59).
Сводка по диапазонам значений настроек и значениям по умолчанию представлена в Таблица 30.
Рис. 59. Экран настроек «Максимальная токовая отсечка»
BE1-11g
Мгновенная токовая отсечка (50)
