9424273994 Ред. N1
211

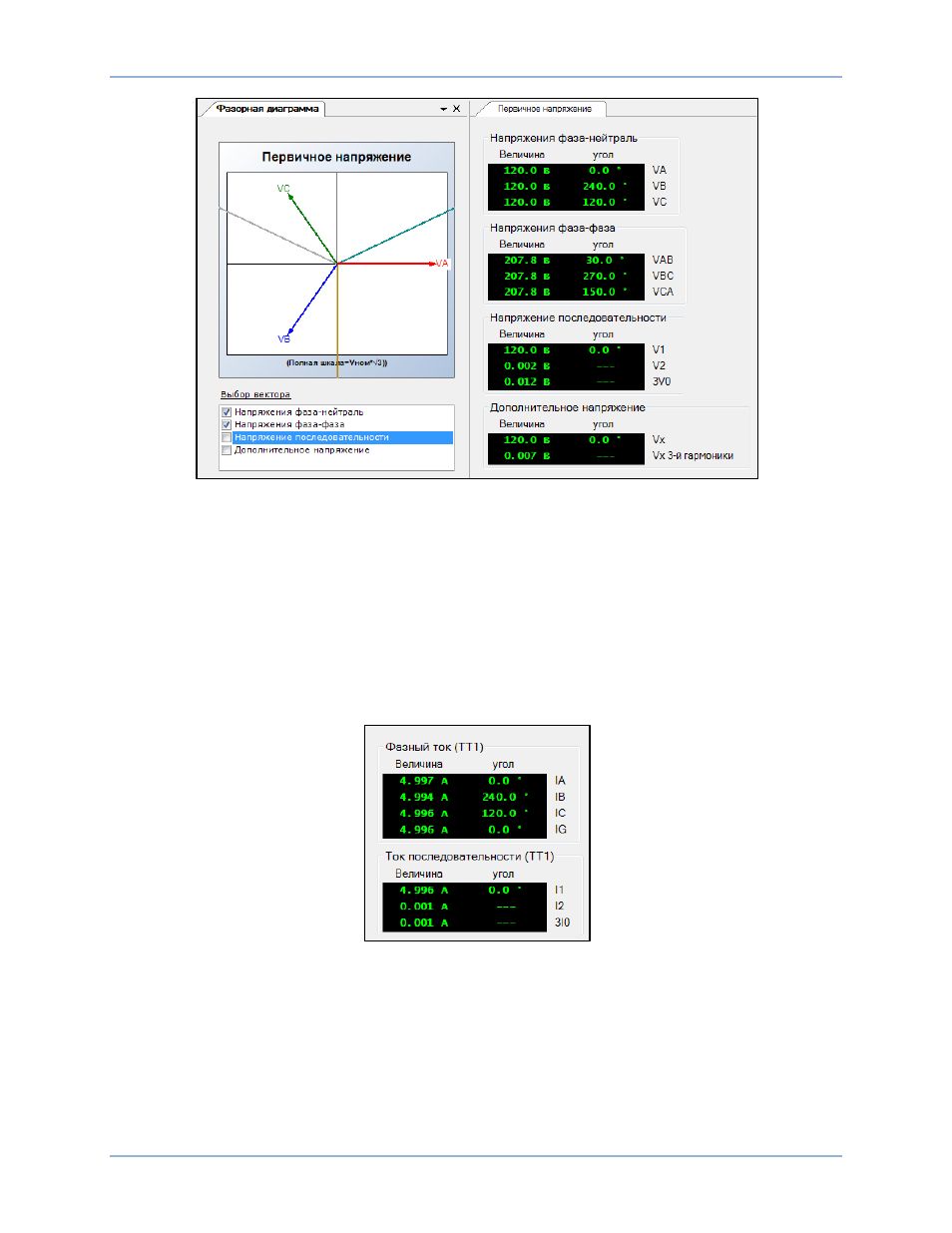

Рис. 123. Раздел «Аналоговое измерение», экран «Напряжение»
Ток — первичный и вторичный
Измеренный ток включает первичные и вторичные фазные токи (IA, IB, IC), ток на землю (IG), ток
прямой последовательности (I1), ток обратной последовательности (I2) и ток нейтрали (3I0). При
любом измерении тока используется функция автоматического выбора диапазона.
Предусматриваются значения для цепи 1 ТТ и цепи 2 ТТ (для систем защиты, оснащенных двумя
комплектами трансформаторов тока).
Данные измерений первичного и вторичного тока показаны в BESTCOMSPlus (Рис. 124) и на
экране Metering (Измерения) > Analog Metering (Аналоговое измерение) > Current (Ток) на дисплее
передней панели. В BESTCOMSPlus также представлена фазорная диаграмма.
Рис. 124. Раздел «Аналоговое измерение», экран «Ток»
Мощность
Данные измерений мощности показаны в BESTCOMSPlus (Рис. 125) и на экране Metering
(Измерения) > Analog Metering (Аналоговое измерение) > Power (Мощность) на дисплее передней
панели. В BESTCOMSPlus также представлена фазорная диаграмма.
BE1-11g
Измерения
