9424273994 Ред. N1
339

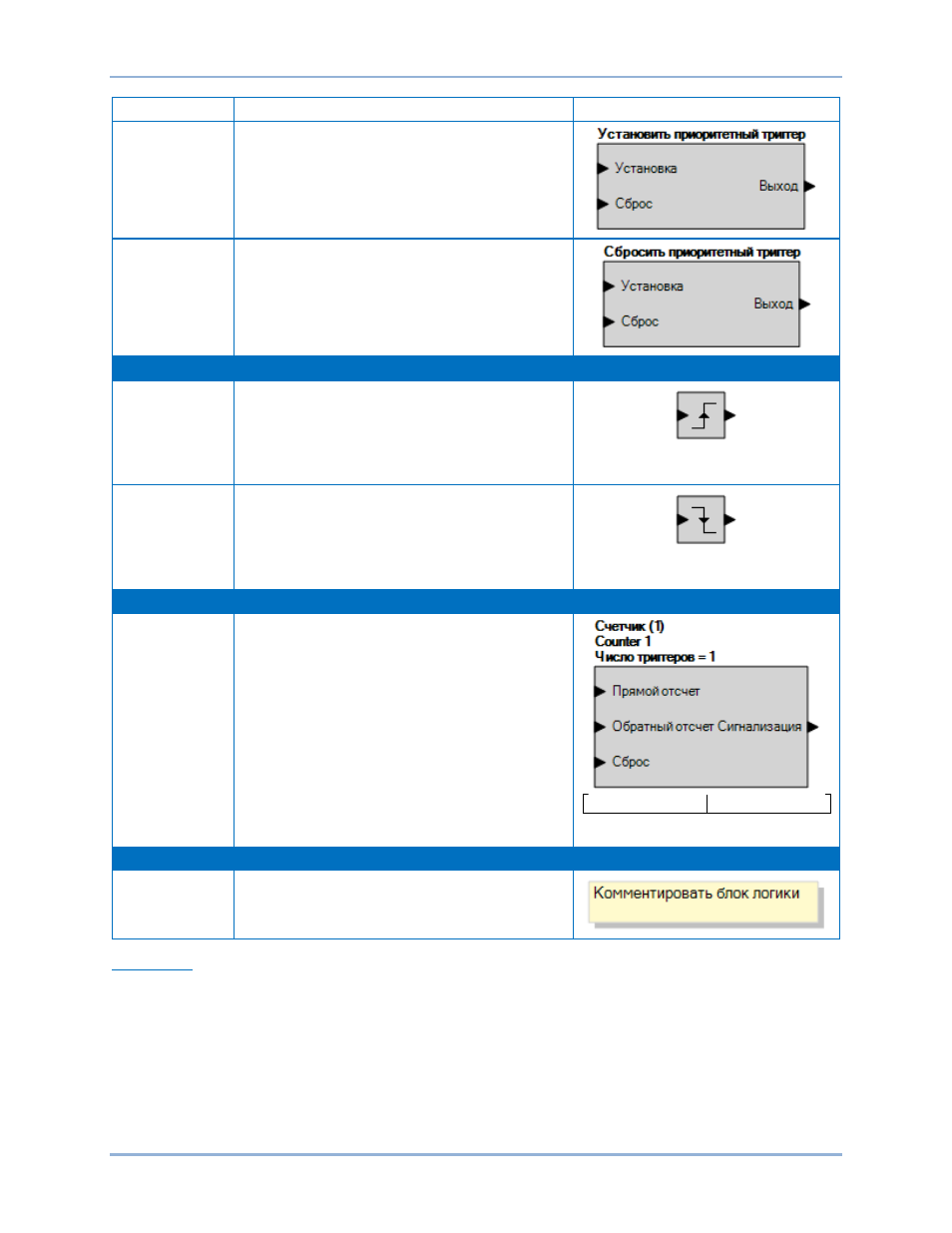

Имя Описание Обозначение
Сбросить
защелку
приоритета
Защелка устанавливается, когда вход
«Установка» имеет значение «истина», а вход
«Сброс» — значение «ложь». Сброс защелки
производится, когда вход «Сброс» имеет
значение «истина».
Установить
защелку
приоритета
Защелка устанавливается, когда вход
«Установка» имеет значение «истина». Сброс
защелки производится, когда вход «Установка»
имеет значение «ложь», а вход «Сброс» —
значение «истина».
Триггеры
Нарастающий
фронт
Выход нарастающего фронта импульсов
триггера находится в состоянии истины, когда
вход переходит из состояния логического 0 к 1.
Дважды щелкните или щелкните правой кнопкой
мыши на логическом триггере, чтобы изменить
его тип.
Спадающий
фронт
Выход спадающего фронта импульсов триггера
находится в состоянии истины, когда вход
переходит из состояния логической 1
к логическому 0. Дважды щелкните или
щелкните правой кнопкой мыши на логическом
триггере, чтобы изменить его тип.
Логические счетчики
Логические
счетчики
Логический счетчик подает значение «истина»
на выход «Сигнализация», когда истекшее
время больше или равно настройке счетчика
триггера после того, как на входе «Прямой счет»
счетчика происходит переход от ложного
значения к истинному от подключенной логики.
Нарастающий фронт на входе «Сброс»
сбрасывает счетчик. Значение счетчика будет
уменьшаться на 1 всякий раз, когда на входе
«Обратный счет» счетчика происходит переход
от ложного значения к истинному. Дважды
щелкните или щелкните правой кнопкой мыши
по логическому счетчику, чтобы выбрать из
счетчиков от 1 до 8.
Counter 1
Счетчик 1
Прочее
Логический
блок
комментариев
Логический блок комментариев используется
для вставки комментариев в логику.
Элементы
Данная группа содержит элементы для 21, 24, 25, 25A, 27P, 27X, 32, 40Q, 40Z, 43, 49РДТ, 50, 50BF,
51, 59P, 59X, 60FL, 62, 78OOS, 78V, 81, 86, 87, 87N и 101. Здесь также представлены элементы
для 52TCM, контроля выключателя, статуса выключателя, триггера неисправности, триггера
электронной почты, управления группой настроек, аналоговых входов 1-8, сигнализаций
пользователя 1-16, логических меток 1-12, индикаторов 1-7, сброса аварийных (Major) сигналов,
сброса предупредительных (Minor) сигналов, сброса логической сигнализации и сброса блинкеров.
В Таблица 100 перечислены названия и описания объектов в группе «Элементы».
