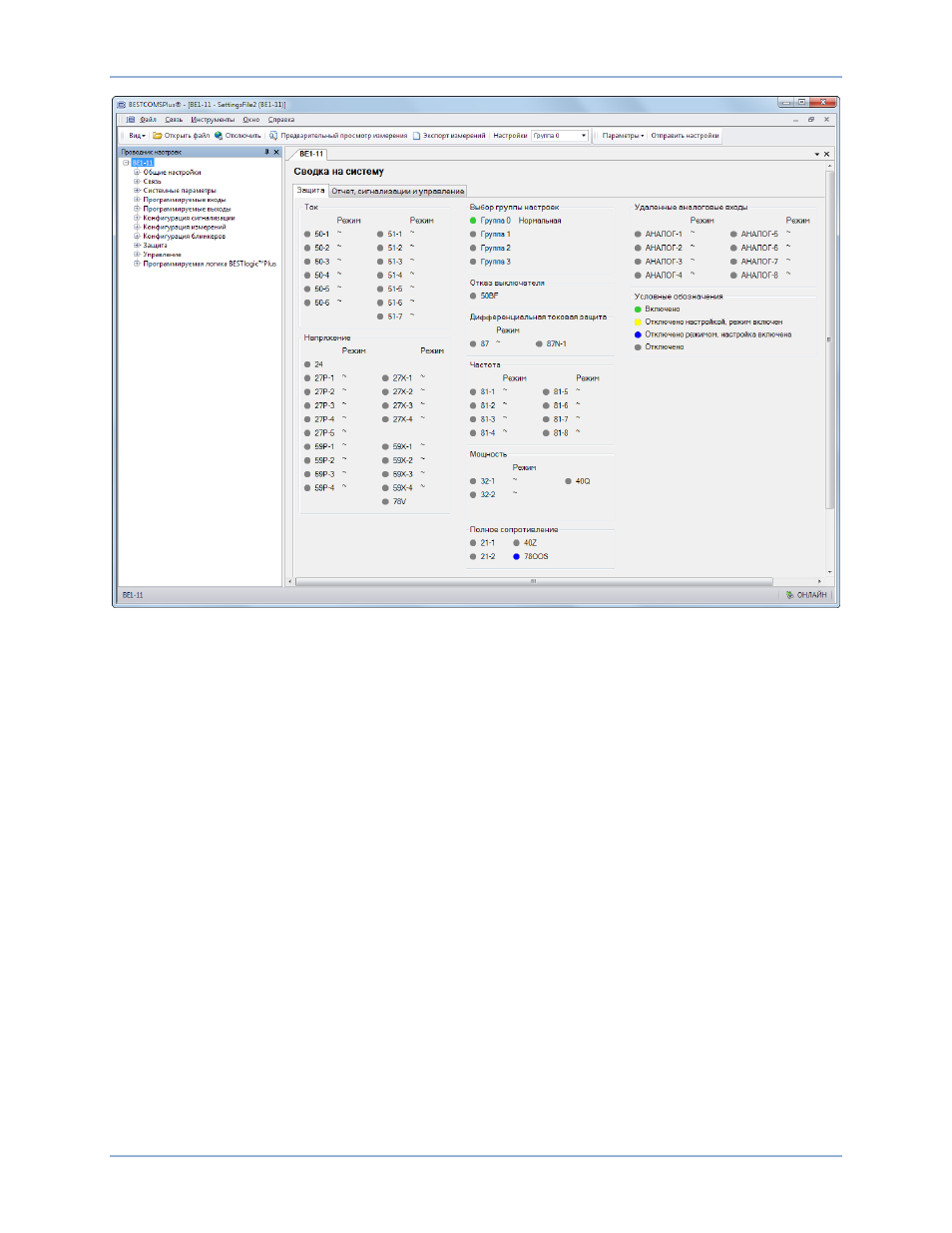

Рис. 11. Экран «Сводка на систему»
Пример программирования
В некоторых случаях требования, предъявляемые к защите системы, предполагают изменение
логики по умолчанию. Кроме того, необходимо включить элементы и задать рабочие параметры.
Ниже приведен пример процесса конфигурирования стандартных номинальных значений настроек
и настройки элемента максимальной токовой отсечки 50-3. Установлены следующие номинальные
значения для системы: 69,3 В и 3,6 А. Для элемента 50-3 настроена уставка 5,62 А и выдержка
времени 30 секунд. Кроме того, выход срабатывания элемента логически соединен с выходом 4
и пользовательской сигнализацией.
Шаг 1: Для подключения к системе BE1-11g запустите BESTCOMSPlus и выберите пункт
«Создание подключения», а затем — «BE1-11» в раскрывающемся меню «Связь».
См. Рис. 7.
Шаг 2: Откроется экран «Подключение BE1-11». См. Рис. 8. Выберите пункт «Подключение USB»
и нажмите кнопку «Подключить».
Шаг 3: В раскрывающемся меню «Связь» выберите пункт «Загрузка настроек и логики из
устройства». В результате все настройки и логика с устройства BE1-11g будут
скопированы в BESTCOMSPlus.
Шаг 4: Нажмите кнопку с раскрывающимся списком «Вид» и снимите флажок «Отображать» для
панели измерений и панели сведений о настройках. См. Рис. 10. Это позволит увеличить
размер рабочей области.
Шаг 5: В области «Проводник настроек» щелкните «+» рядом с пунктом «BE1-11». Откроется
дерево подменю. Откройте подменю «Системные параметры» и выберите пункт
«Энергосистема». См. Рис. 12.
Шаг 6: В разделе «Номинальные параметры» введите значения вторичного фазного напряжения
(69,3 В) и вторичного фазного тока (3,6 А).
