9424273994 Ред. N1
145

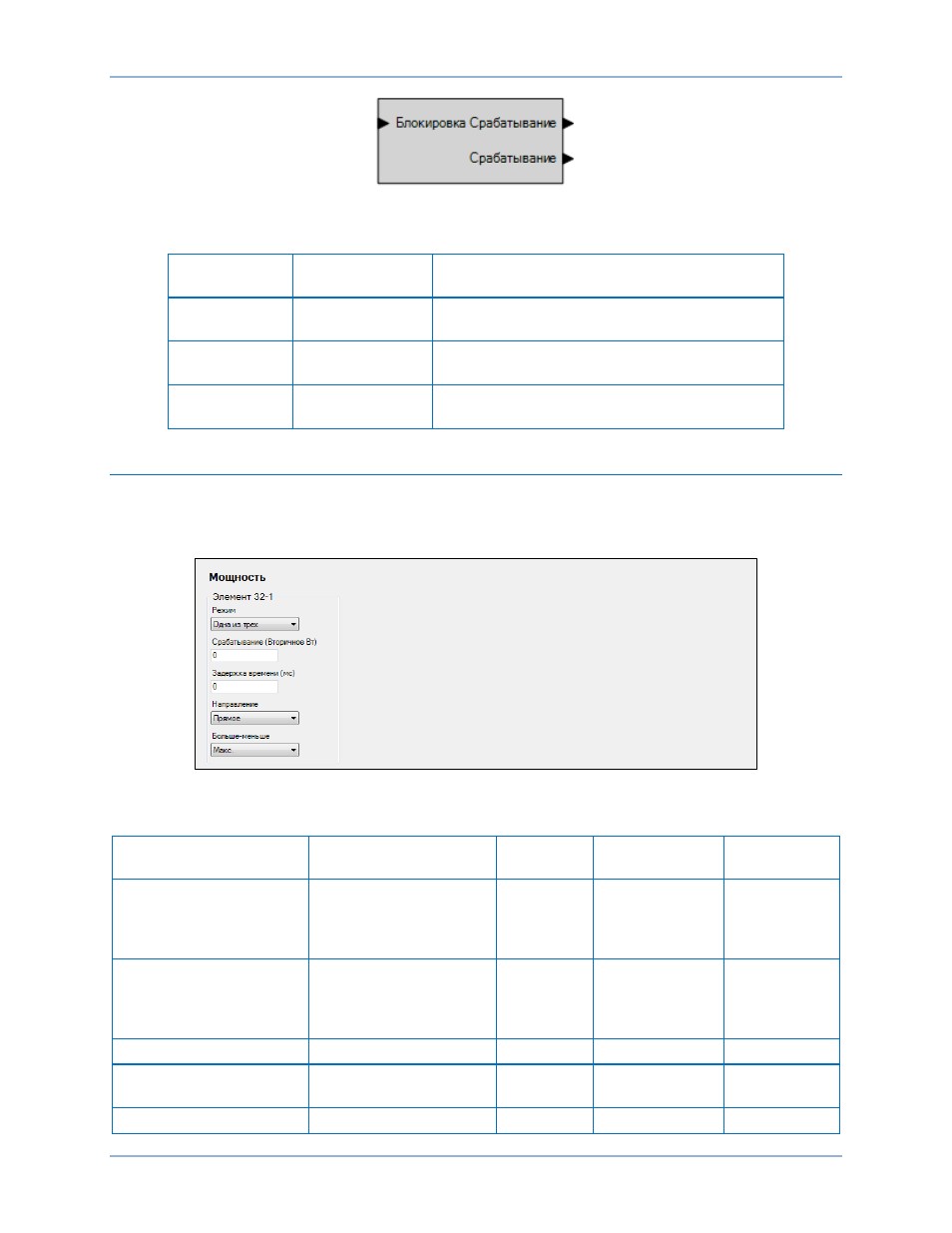

Рис. 78. Логический блок элемента защиты по мощности
Таблица 44. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход
Отключает функцию 32, если имеет значение
«истина»
Расцепление Выход
Имеет значение «истина», когда элемент 32
находится в положении работы
Срабатывание Выход
Имеет значение «истина», когда элемент 32
находится в положении срабатывания
Операционные настройки
Для выбора операционных настроек элементов защиты по мощности в BESTCOMSPlus
используется экран «Мощность (32)» (см. Рис. 79). Сводка по диапазонам значений настроек
и значениям по умолчанию представлена в Таблица 45.
Рис. 79. Экран настроек «Мощность»
Таблица 45. Операционные настройки
Настройка Диапазон Шаг
Единица
измерения
По
умолчанию
Режим
«Отключено», «Одна
из трех», «Две из
трех», «Три из трех»,
«Общая мощность»
н/п н/п Отключено
Срабатывание
от 0 или от 1 до 6000
(ТТ на 5A)
от 0 или от 1 до 1200
(ТТ на 1A)
различный Вт
0
Выдержка времени от 0 или 50 до 600 000 различный миллисекунды
0
Направление
«Прямое» или
«обратное»
н/п н/п Прямое
Превышение/понижение «Макс.» или «Мин.» н/п н/п Превышение
BE1-11g
Защита по мощности (32)
