25

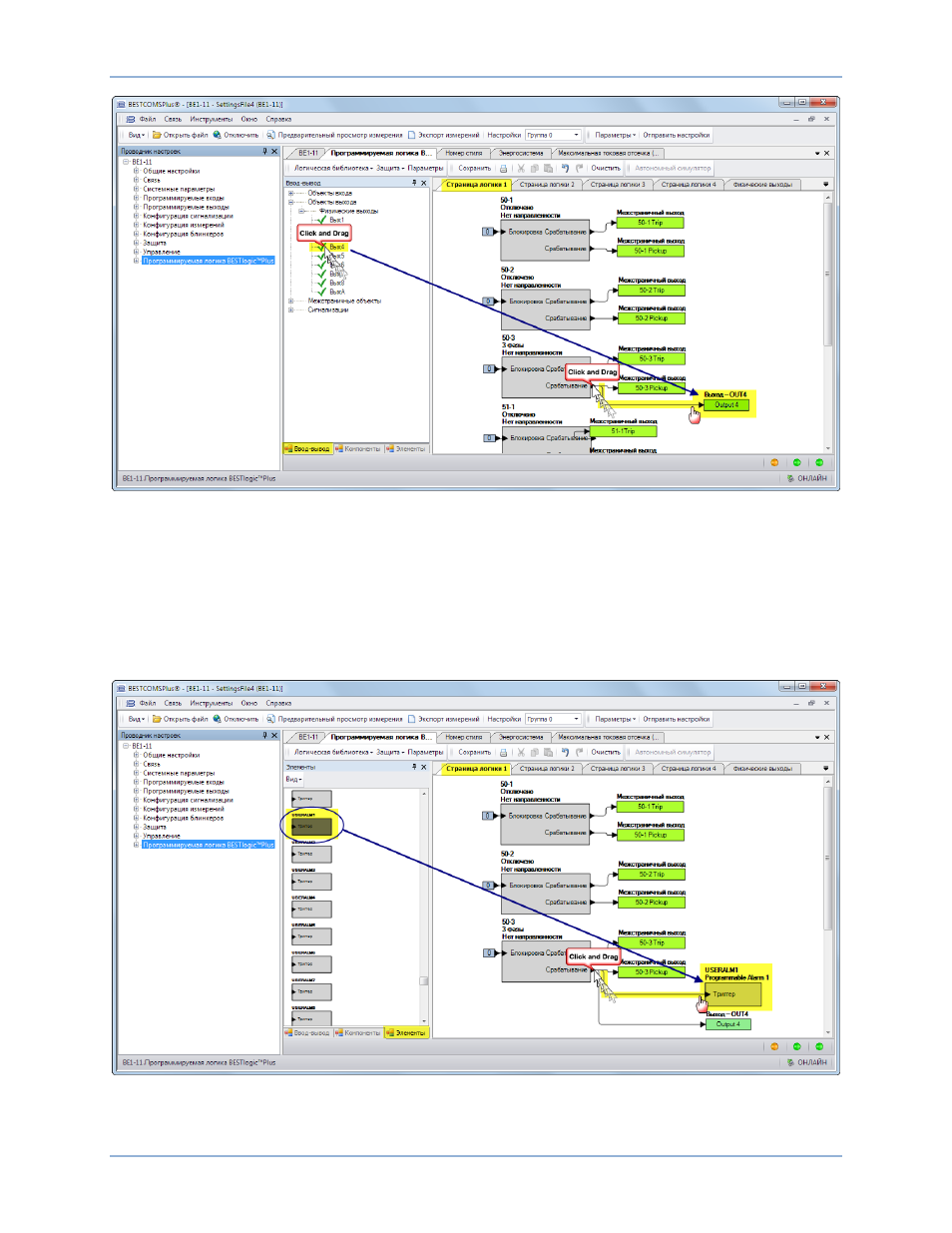

Рис. 17. Программирование выхода OUT4 в BESTlogicPlus
Шаг 11: На этом шаге выход «Pickup» элемента 50-3 соединяется с пользовательской
сигнализацией «User Alarm 1». Если выход «Pickup» элемента 50-3 имеет значение
«истина», метка пользовательской сигнализации отображается на экране «Сигнализация»
на дисплее передней панели, а также в отчете о неисправностях и/или в отчете
о последовательности событий. Название метки назначается на шаге 13. Откройте
вкладку «Страница логики 1», а затем — вкладку «Элементы» внизу страницы. Найдите
элемент «User Alarm 1» (Пользовательская сигнализация 1). Щелкните и перетащите
«USERALM1» на логическую схему. Щелкните выход «Pickup» элемента 50-3
и перетащите его ко входу «USERALM1» для создания соединения. См. Рис. 18.
Рис. 18. Программирование пользовательской сигнализации 1 в BESTlogicPlus
Шаг 12: Нажмите кнопку «Сохранить», чтобы сохранить логику в памяти BESTCOMSPlus для
последующего включения в файл настроек. См. Рис. 19.
