Проверка выдержки времени (режим v1), А рис. 287 – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 474
462
9424273994 Ред. N1

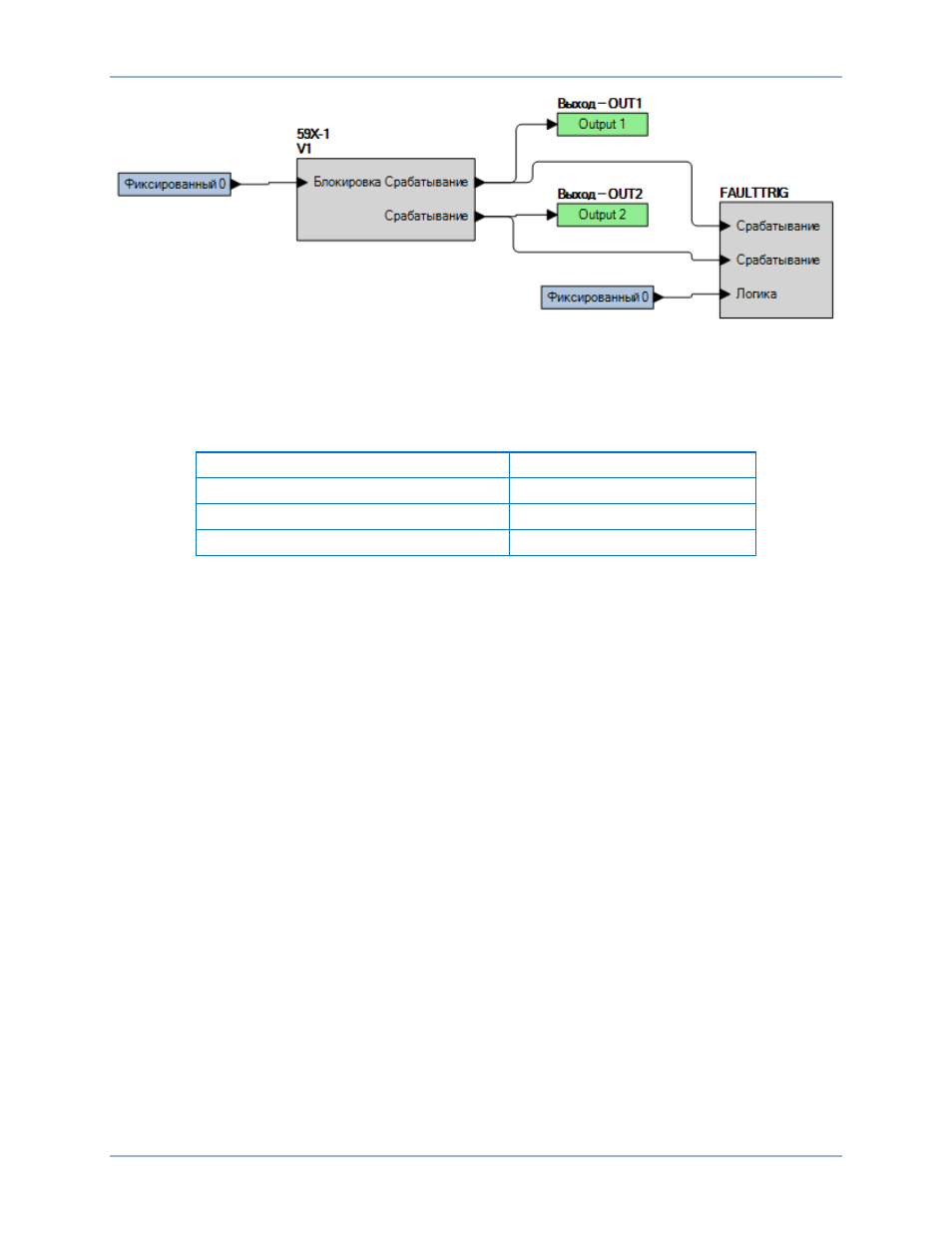

Рис. 287. Настройки BESTlogicPlus (режим V1)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте тестовые настройки, приведенные в Таблица 161,
на устройство BE1-11g.
Таблица 161. Тестовые настройки срабатывания (режим V1)
Настройка срабатывания
Выдержка времени
82 В
50 мс
42 В
50 мс
25 В
50 мс
Шаг 4. Будьте готовы отслеживать работу функции 59X-1, которую можно контролировать на
выходе OUT2 (см. Рис. 287).
Шаг 5. Подключите однофазный источник напряжения на 240 В переменного тока и подайте
напряжение на клеммы C13 (фаза A) и C16 (нейтраль). Для проверки однофазного входа
значение V1 = напряжение на фазе А / 3. Таким образом, устройство BE1-11g должно
активироваться при значении, которое в три раза больше значения настройки, при
использовании только однофазного входа. Например, для определения необходимого
значения уставки напряжения срабатывания для устройства BE1-11g с настройкой
уставки срабатывания 82 потребуется входное напряжение 246 В (результат умножения
82 на 3).
Шаг 6. Медленно повышайте напряжение до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее на передней панели появился блинкер
59X-1-
V1. Медленно понижайте напряжение до открытия выхода OUT2. Зафиксируйте
отпадание. Сбросьте блинкер.
Шаг 7. Проверьте погрешность срабатывания и отпадания при 120 В переменного тока для
настройки срабатывания 42 В (тестовая настройка — 126 В переменного тока) и при 70 В
переменного тока для настройки срабатывания 25 В (тестовая настройка — 75 В
переменного тока), как описано в Таблица 161. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для входов измерения напряжения фаз B и C.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для групп настроек 1, 2 и 3.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9 для элементов 59X-2, 59X-3 и 59X-4.
Проверка выдержки времени (режим V1)
Шаг 1. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте первый ряд тестовых настроек, приведенных в
Испытание защиты от повышения вспомогательного напряжения (59X)
BE1-11g
