Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Подключение
вспом. ТН
AN
Параметры системы —
Измерительные
трансформаторы
Устанавливает
подключение
вспомогательного ТН
равным AN.
Номинальное фазное
напряжение
100
В
Параметры системы —
Система питания
Устанавливает
номинальное фазное
напряжение равным 100 В.
Номинальное
вспомогательное
напряжение
100
В
Параметры системы —
Система питания
Устанавливает
номинальное
вспомогательное
напряжение равным 100 В.
Режим элемента
ФАПЧ или
упреждающий
Контроль —
Синхронизатор (25А)
Включает функцию 25A.
Шаг 2. С помощью ПО BESTCOMSPlus настройте программируемую логику BESTlogicPLUS,
приведенную на
•
Блокировка отключена.
•
Инициируется функция 25A.
•
Выход OUT7 закрывается для выполнения критериев синхронизации.
•
Функция записи событий включена.

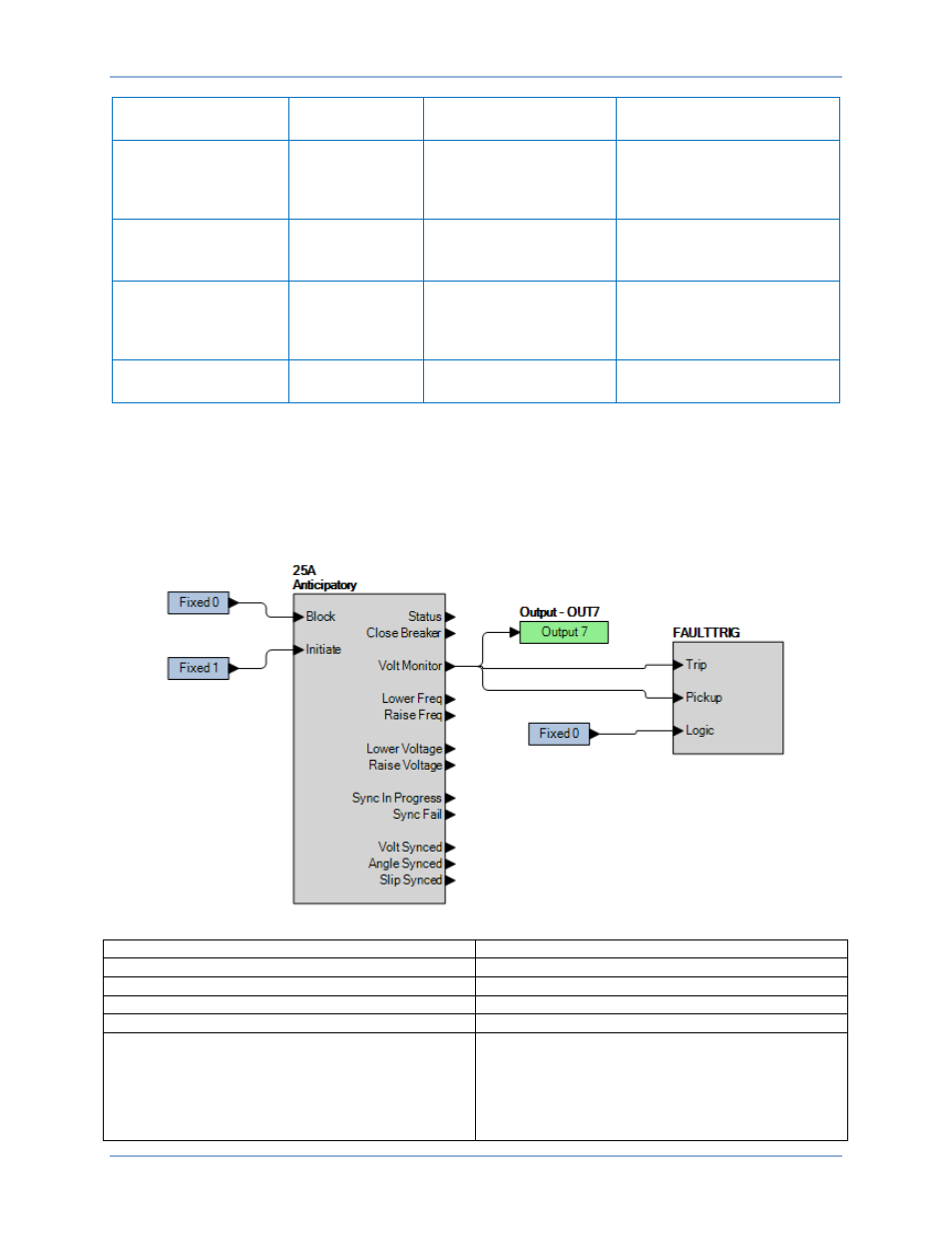

Рис. 317. Настройки BESTlogicPlus 3 (25A)
Fixed 0
Фиксированный 0
Fixed 1
Фиксированная 1
25A Anticipatory
25A с регулированием с упреждением
Block
Блокировка
Initiate
Запуск
Status
Close Breaker
Volt Monitor
Lower Freq
Raise Freq
Lower Voltage
Статус
Прерыватель цепи
Контроль напряжения
Меньше частоты
Больше частоты
Меньше напряжения
Испытание синхронизатора (25А)
