Данные по качеству энергии можно просматривать через ПО BESTCOMSPlus, на дисплее
передней панели или с помощью веб-интерфейса. Для просмотра данных через BESTCOMSPlus
используйте «Меню измерения» и откройте подменю «Качество электроэнергии».
Напряжение
На Рис. 159 показано меню «Качество электроэнергии», экран «Напряжение».

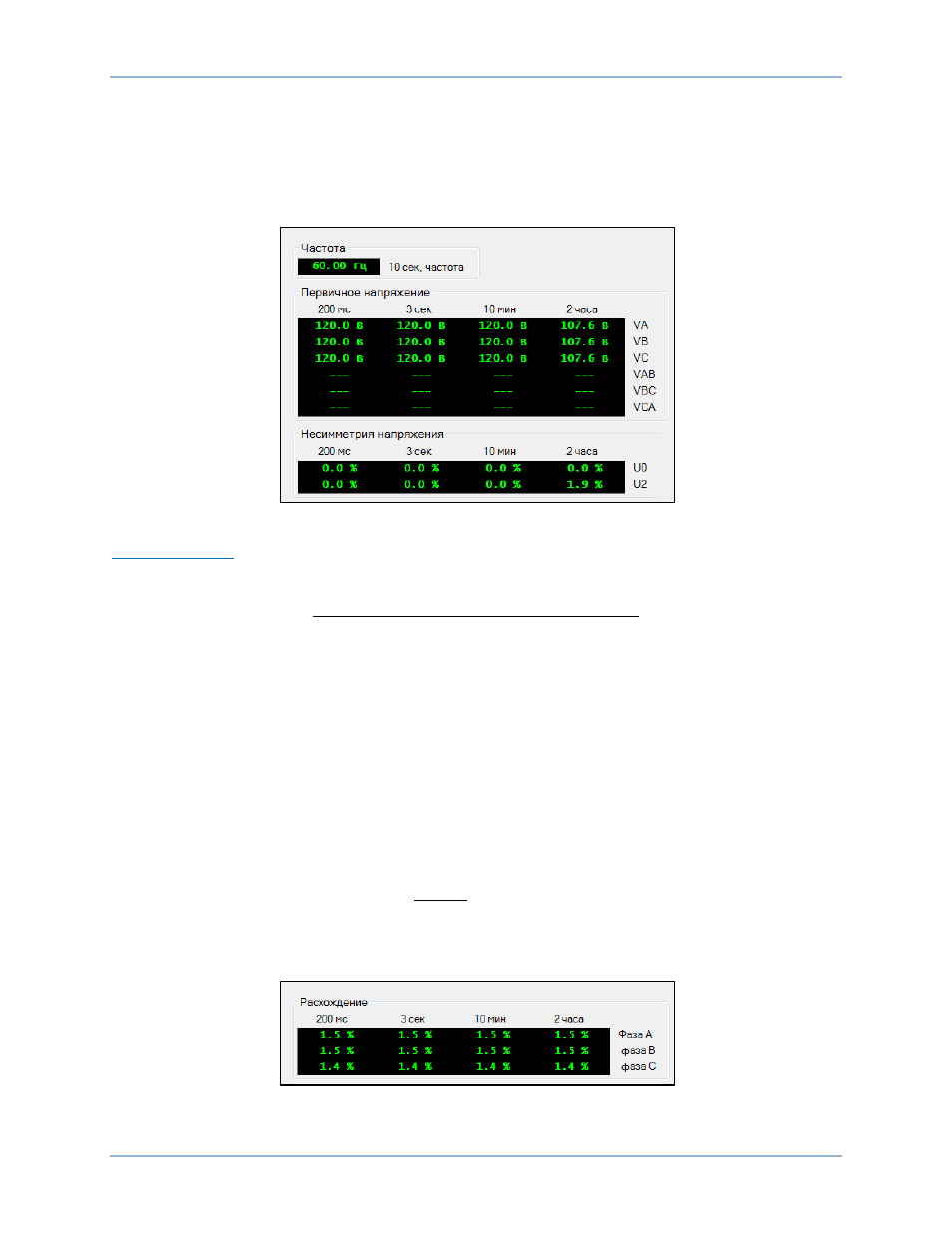

Рис. 159. Экран «Напряжение» из меню «Качество электроэнергии»
10 сек. частота
Для расчета средней частоты за 10 секунд используется Уравнение 24.
Количество циклов интегрирования
Общая длительность циклов интегрирования
Уравнение 24. Расчет частоты за 10 секунд
Пример
Количество циклов интегрирования: 501 цикл за 10 секунд
Общая длительность 501 цикла: 9,998 с
10-
секундная частота = 501/9,998 = 50,1100 Гц
Расхождение
Во время падения напряжение часто искажается. Такое искажение может быть важно для
понимания эффекта падения в системе. BE1-11g рассчитывает искажение с помощью Уравнение
25.
�
𝑉
общее
𝑉
основное
− 1� × 100
Уравнение 25. Расчет расхождения
На Рис. 160 показан экран «Расхождение» из меню «Качество электроэнергии».
Рис. 160. Экран «Расхождение» из меню «Качество электроэнергии»
