А рис. 298 – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 502
490
9424273994 Ред. N1

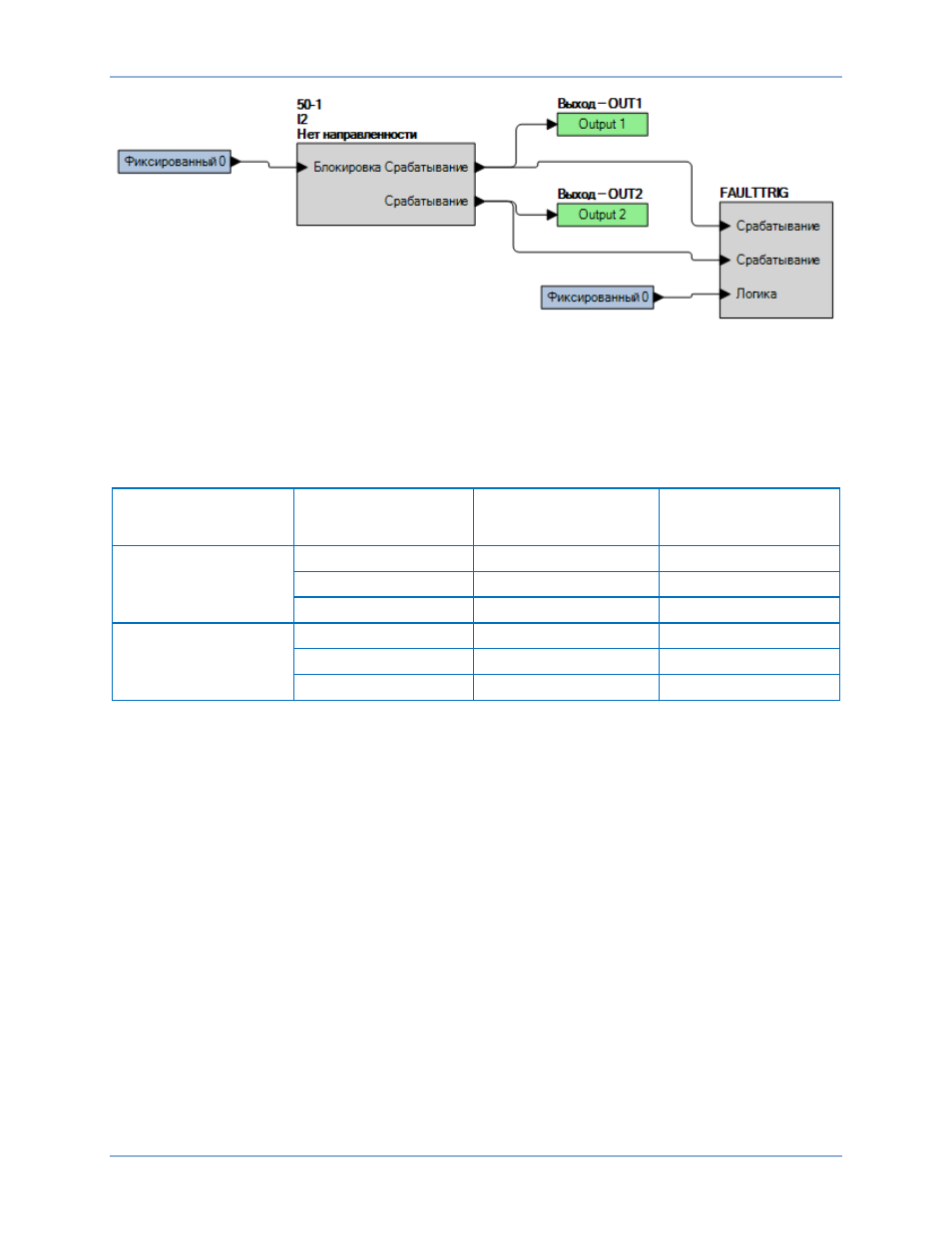

Рис. 298. Настройки BESTlogicPlus (режим I2)
Шаг 3. В ПО BESTCOMSPlus последовательно откройте меню «Защита — Текущий —
Максимальная токовая отсечка (50-1)» и отправьте тестовые настройки нижнего предела
диапазона (минимальные настройки срабатывания) на устройство BE1-11g для
соответствующего типа входа измерения, представленного в Таблица 188.
Таблица 188. Тестовые настройки срабатывания (режим I2)
Тип входа
измерения
Диапазон
Настройка
срабатывания
Выдержка времени
5 A
Мин.
0,5 A
0 мс
Средний
5,0 A
0 мс
Макс.
9,0 A
0 мс
1 A
Мин.
0,1 A
0 мс
Средний
1,0 A
0 мс
Макс.
1,8 A
0 мс
Шаг 4. Будьте готовы отслеживать работу функции 50-1, которую можно контролировать на
выходе OUT2 (см. Рис. 298).
Шаг 5. Подключите источник тока к клеммам D1 и D2 (фаза A). Для проверки однофазного входа
значение I2 = Ia / 3. Таким образом, устройство BE1-11g должно активироваться при
значении, которое в три раза больше значения настройки, при использовании только
однофазного входа. Например, для определения значения тока срабатывания,
необходимого для устройства BE1-11g на 1 А с настройкой срабатывания 0,1,
потребуется 0,1 умножить на 3, что дает 0,3 А входного тока.
Шаг 6. Медленно увеличивайте напряжение на фазе А до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее передней панели появился блинкер «50-1
Обратная последовательность». Медленно уменьшайте напряжение на фазе А до
открытия выхода OUT2. Зафиксируйте отпадание.
Шаг 7. Повторите шаг 6 для среднего уровня и верхнего предела диапазона настроек
срабатывания для соответствующего типа входа измерения. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для групп настроек 1, 2 и 3.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для 50-2, 50-3, 50-4, 50-5 и 50-6.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9, используя цепь ТТ 2 в качестве источника
электропитания для систем защиты, оснащенных двумя наборами ТТ. На шаге 5
замените D1 на F1, D2 — на F2 и т. д.
Испытание максимальной токовой отсечки (50)
BE1-11g
