Логические соединения

Для логического соединения элементов частотной защиты в ПО BESTCOMSPlus используется

экран BESTlogicPlus. Логический блок элемента защиты по частоте изображен на Рис. 54. Сводка

по входам и выходам логик представлена в таблице Таблица 26.

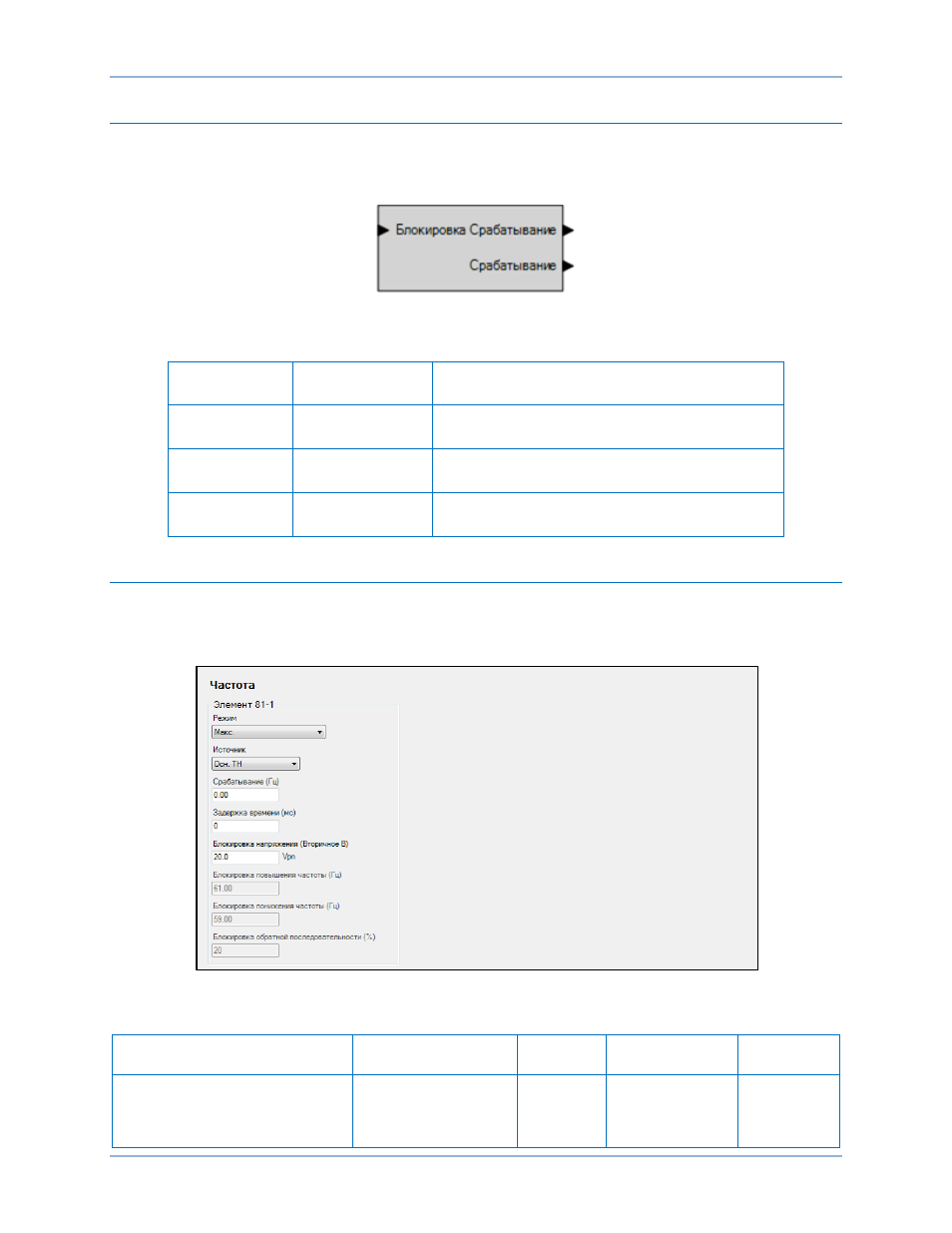

Рис. 54. Логический блок элемента защиты по частоте

Таблица 26. Логические входы и выходы

Имя

Логическая

функция

Назначение

Блокировка

Вход

Отключает функцию 81, если имеет значение

«истина»

Расцепление

Выход

Имеет значение «истина», когда элемент 81

находится в положении работы

Срабатывание

Выход

Имеет значение «истина», когда элемент 81

находится в положении срабатывания

Операционные настройки

Для выбора операционных настроек элементов частотной защиты в системе BESTCOMSPlus

используется экран «Частота» (Рис. 55). Сводка по диапазонам значений настроек и значениям по

умолчанию представлена в Таблица 27.

Рис. 55. Экран «Частота»

Таблица 27. Операционные настройки

Настройка

Диапазон

Шаг

Единица

измерения

По

умолчанию

Режим

«Отключено»,

«Макс.», «Мин.»,

«Скорость»,

«Положительная

н/п

н/п

Отключено

BE1-11g

Защита от повышения или понижения частоты (81)
