Инструкция по эксплуатации Basler Electric BE1-11g
Страница 617
9424273994 Ред. N1
605
Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Режим 43-2
Импульс
Управление —
Виртуальные
переключатели (43)
Устанавливает 43-2 в режим
«Импульс»
62-
1 Блинкер
Включено
Конфигурации
блинкеров — Блинкер
Включает блинкер 62-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 327.
•
Когда выход 43-1 имеет значение «true», инициируется 62-1.
•
Когда выход 43-2 имеет значение «true», 62-1 блокируется.
•
Когда выход 62-1 имеет значение «true», выход OUT1 закрывается.
Шаг 3. Выполнение шага 5 подает защелкнутый вход на таймер 62-1 путем посылки импульсов
переключателю 43-1 перейти из состояния «Выключено» в состояние «Включено»
и обратно в состояние «Выключено». Данные команды так же обеспечивают подачу
модульного входа, когда 43-2 включен. Просматривать изменения состояния
переключателя 43-1 можно на дисплее на передней панели, последовательно открыв
меню «Измерения», «Управление», экран «Виртуальные переключатели».
Шаг 4. Закройте подключение с помощью ПО BESTCOMSPlus.

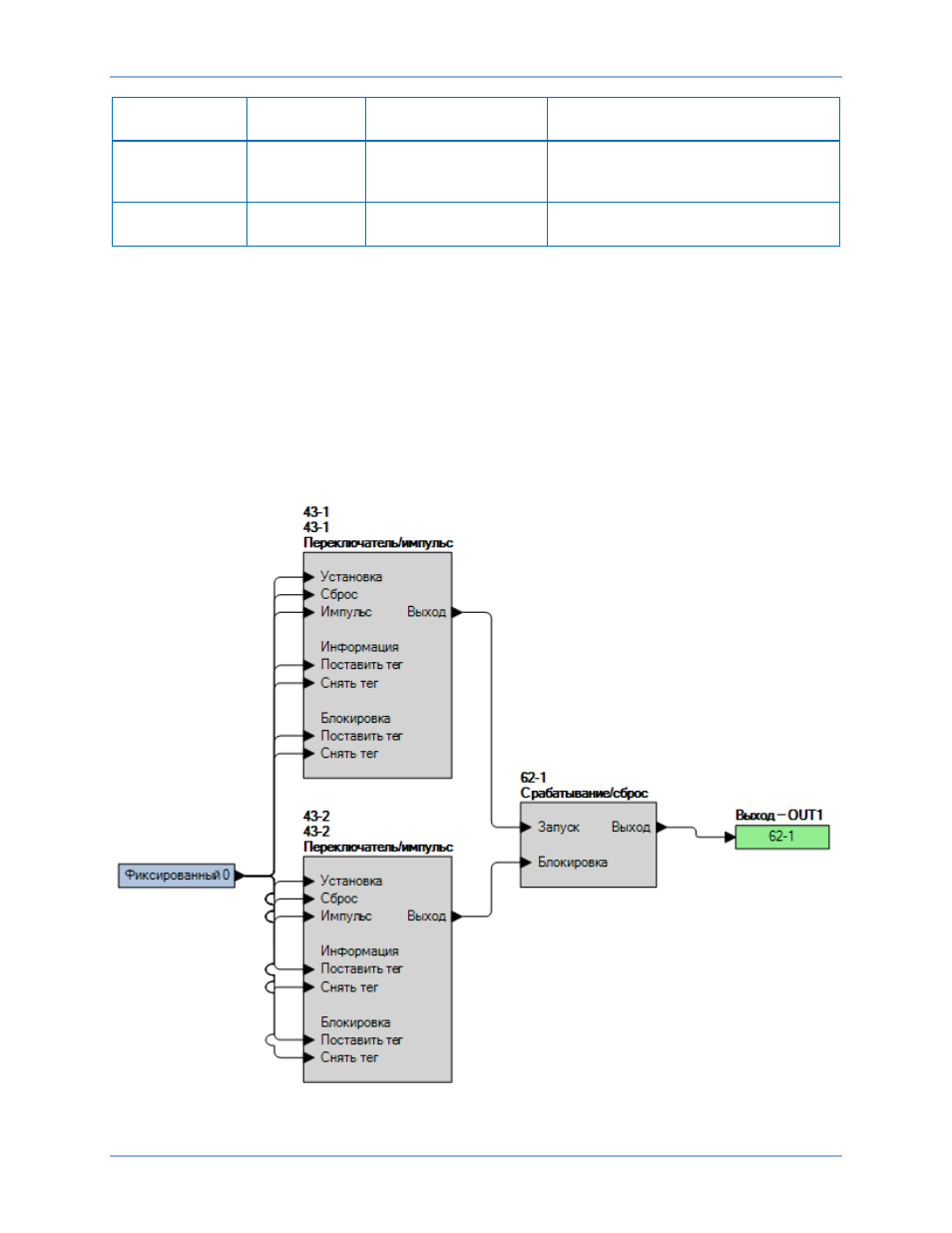

Рис. 327. Настройки BESTlogicPlus (режим «Защелкнутый»)
BE1-11g
Испытание логических таймеров (62)
