Погрешность ТТ 1 А .............................................................. ±5% или ±0,4 Ω, в зависимости от того,
какое значение является большим
от 0 до 500 Ω

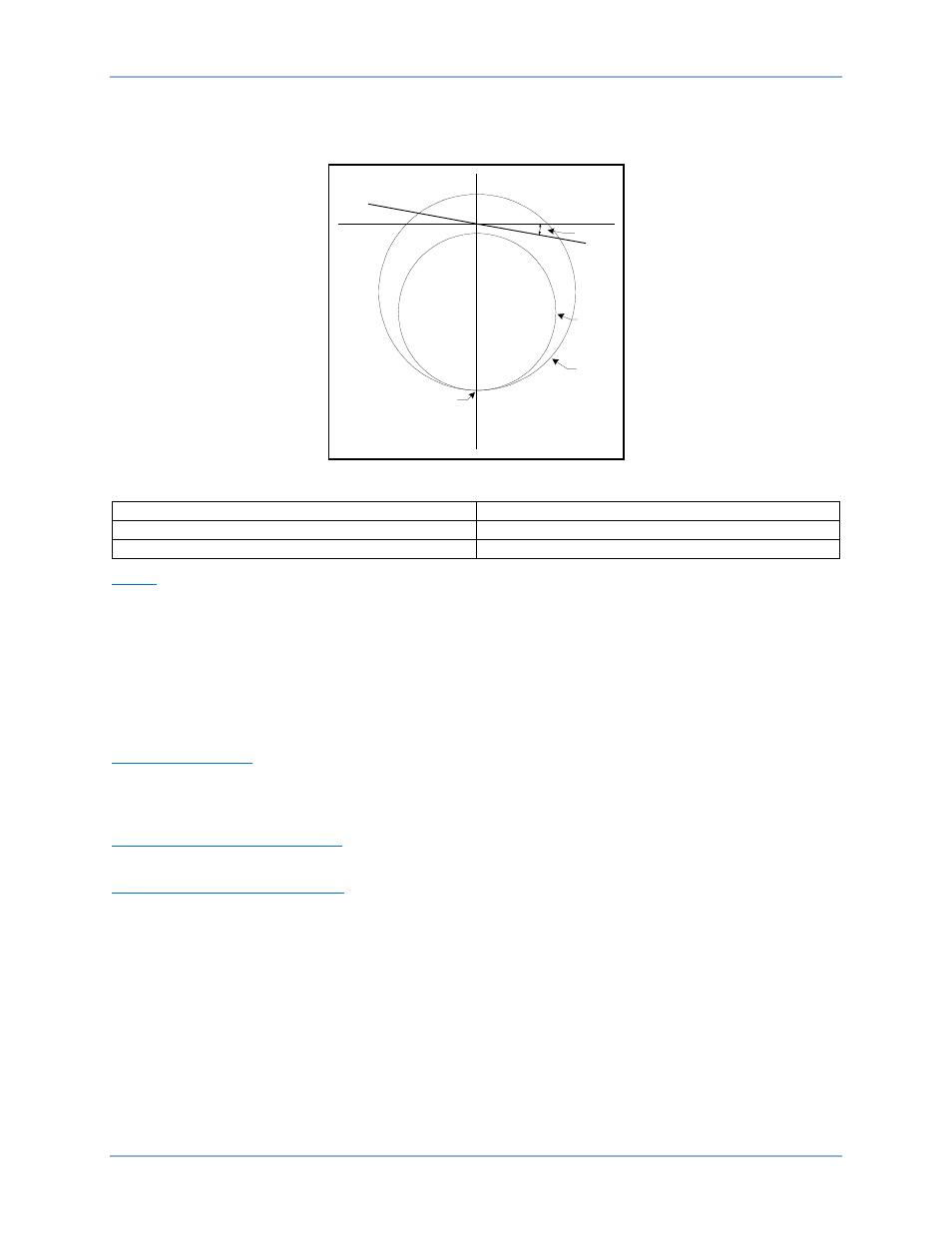

Рис. 333. Сопоставление импеданса сдвига 40Z
Offset
Сдвиг
Blinder Angle
Угол створки
Diameter
Диаметр
Сдвиг
Диапазон настроек ТТ 5 ампер ............................................ от 0 до 110 Ω
Диапазон настроек ТТ 1 ампер ............................................ от 0 до 550 Ω
Погрешность ТТ 5 А .............................................................. ±5% или ±0,4 Ω, в зависимости от того,
какое значение является большим
от 0 до 100 Ω
Погрешность ТТ 1 А .............................................................. ±5% или ±0,4 Ω, в зависимости от того,
какое значение является большим
от 0 до 500 Ω
Выдержка времени
Диапазон настройки .............................................................. 0—300 000 мс
Погрешность .......................................................................... ±1,5% или ±4 цикла, в зависимости от
того, какое из значений больше
Срабатывание по напряжению
Диапазон настроек ................................................................ 5—180 В
Выдержка времени напряжения
Диапазон настройки .............................................................. 0–60 000 мс
46–
защита от тока обратной последовательности
Защита от тока обратной последовательности возможна, когда элемент 50 или 51 задан в режиме
I2. Рабочие характеристики см. в главах «Максимальная токовая отсечка» или «МТЗ с обратной
зависимостью».
47 –
защита от повышения или понижения напряжения обратной
последовательности
Защита от повышения или понижения напряжения обратной последовательности возможна, когда
для элемента 27X или 59X выбран режим V2. Рабочие характеристики см. в главах «Защита от
повышения вспомогательного напряжения» или «Защита от понижения вспомогательного
напряжения».
X
Offset
Z1
Diameter
Z2
Diameter
R
Blinder
Angle
P0036-20
BE1-11g
Технические характеристики систем, работающих на 25 Гц
