BE1-11 Protection System
Система защиты BE1-11
Power
Мощность
Relay Trouble
Неисправность реле
Minor Alarm
Minor сигнализация
Major Alarm
Major сигнализация
Trip
Расцепление
Edit
Редактировать
Reset
Сброс

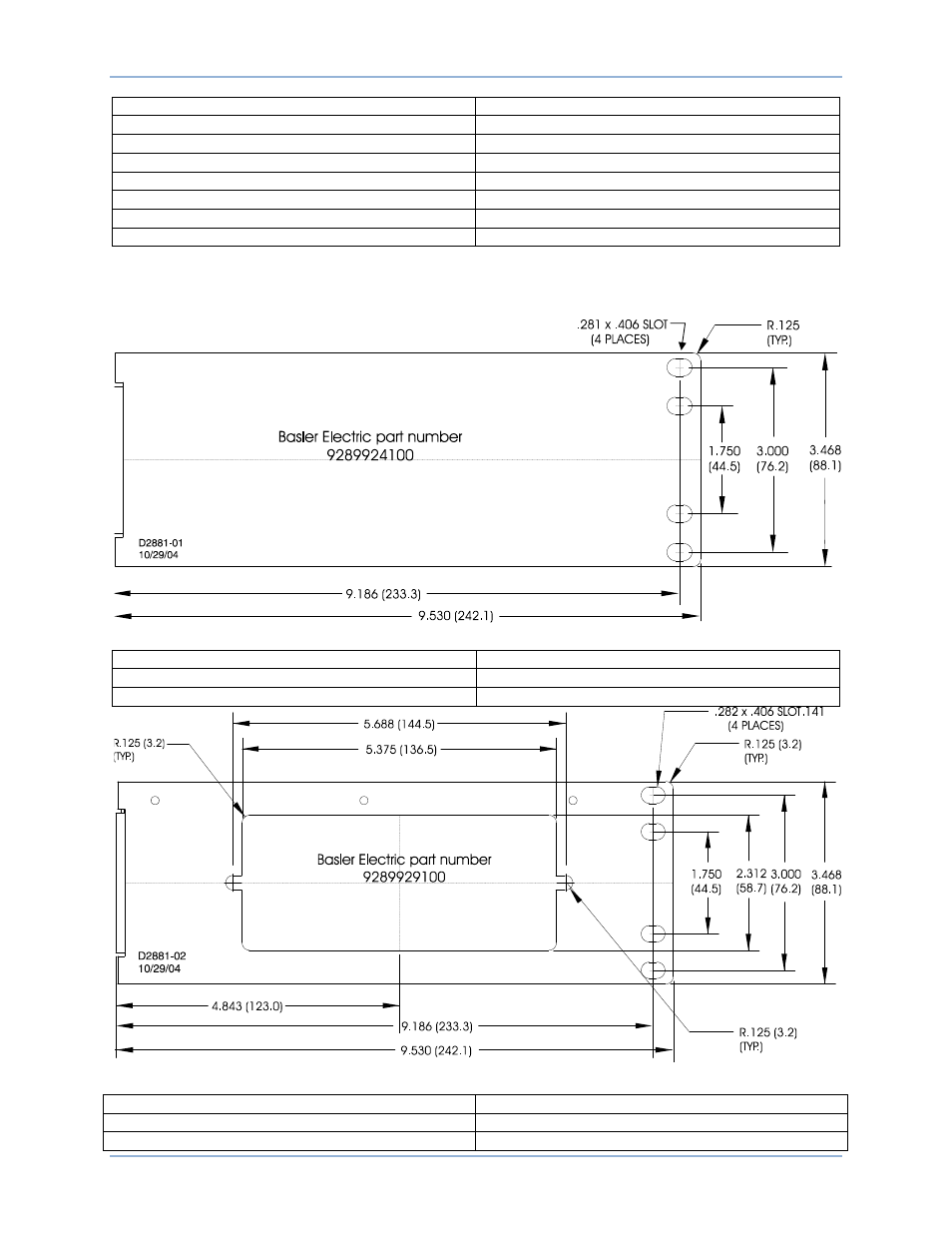

Переходной кронштейн 9289924100 позволяет установить одно устройство BE1-11g
в 19-дюймовую стойку (см. Рис. 192). Второй переходной кронштейн (9289929100) выполняет
аналогичную функцию, однако содержит вырез для переключателя FT ABB (см. Рис. 193).
Рис. 192. Переходной кронштейн для монтажа одного устройства BE1-11g в 19-дюймовую стойку
Basler Electric part number 9289924100
№ арт. Basler Electric 9289924100
.281 x .406 SLOT (4 PLACES)
ПАЗ 0,281 х 0,406 (4 ПОЗ.)
R.125 (TYP.)
R 0,125 (СТАНД.)
Рис. 193. Переходной кронштейн для монтажа в 19-дюймовую стойку
с вырезом для переключателя FT ABB
R.125 (3.2) (TYP.)
R 0,125 (3,2) (СТАНД.)
Basler Electric part number 9289924100
№ арт. Basler Electric 9289924100
.282 x.406 SLOT. 141 (4 PLACES)
ПАЗ 0,282 х 0,406 141 (4 ПОЗ.)
Монтаж
BE1-11g
