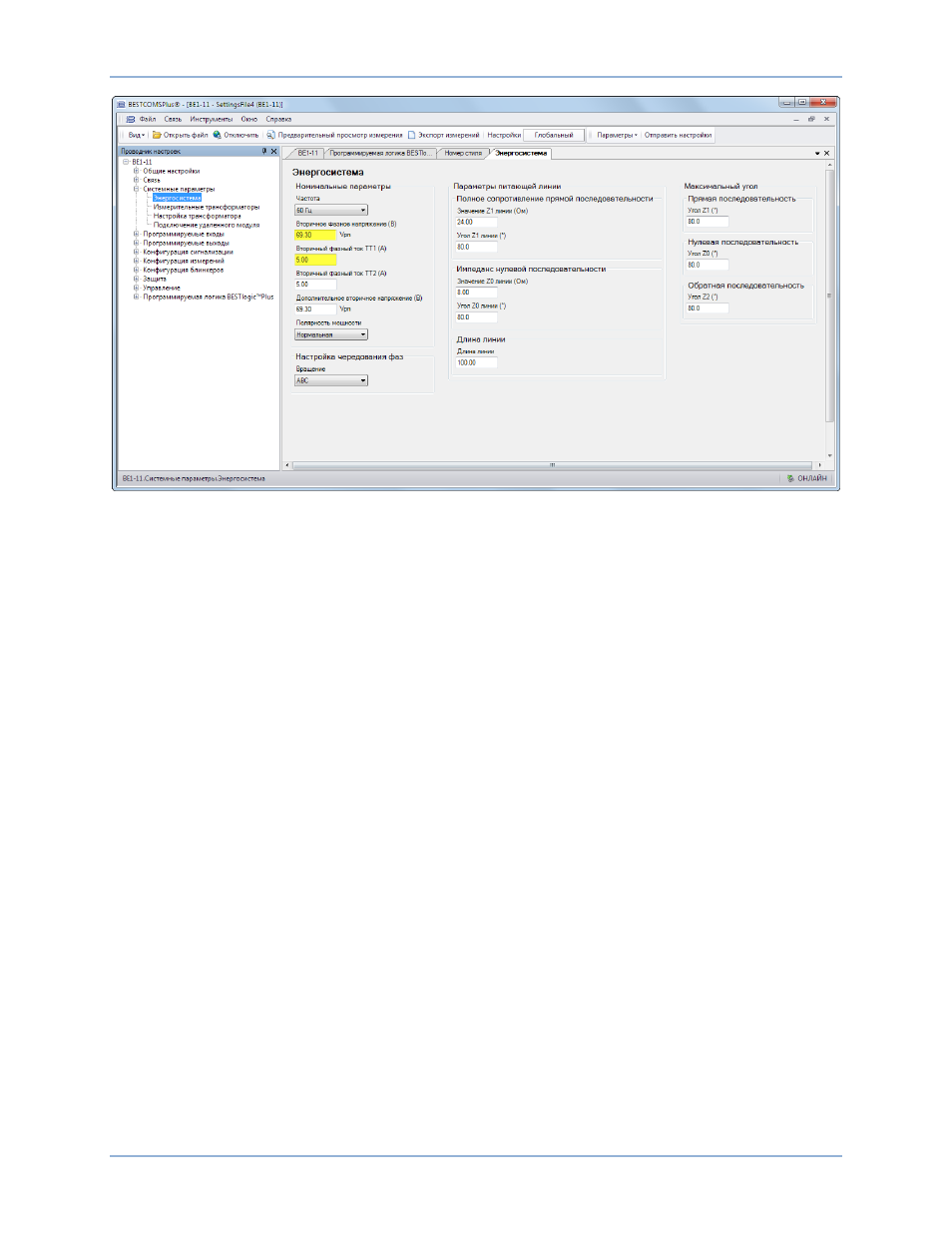

Рис. 12. Экран «Энергосистема»
Шаг 7: В области «Проводник настроек» откройте подменю «Защита», затем «Ток» и перейдите
к экрану «Максимальная токовая отсечка» (50-3). См. Рис. 13.
Шаг 8: Выберите режим «3 фазы» и введите значения настроек «Срабатывание» (5,62 А)
и «Задержка времени» (30 000 мс).
Шаг 9: В области «Проводник настроек» выберите «Программируемая логика BESTlogicPlus»,
чтобы перейти к логической схеме. Откройте вкладку «Страница логики 1». См. Рис. 14.
Проверьте элемент 50-3. 0 логики, подключенный к входу блокировки, означает, что
элемент 50-3 никогда не блокируется.
Межстраничные входы/выходы используются для создания соединений между
страницами логики и позволяют упорядочить логические схемы. Выход срабатывания
соединен с межстраничным выходом «50-3 Trip» (расцепление). Данный межстраничный
выход «50-3 Trip» ведет на вкладку «Страница логики 2» (Рис. 15), где он становится
межстраничным входом. Межстраничный вход «50-3 Trip» и некоторые другие соединены
с помощью логического оператора «И» с межстраничным выходом «Trip Bus», который
ведет на вкладку «Страница логики 3» (Рис. 16), где становится межстраничным входом.
Межстраничный вход «Trip Bus» подключен к физическому выходу 1 устройства BE1-11.
Таким образом, контакты выхода «OUT 1» срабатывают при расцеплении элемента 50-3.
