9424273994 Ред. N1
153
Таблица 48. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 21, если имеет значение
«истина»
Расцепление
Выход
Имеет значение «истина», когда элемент 21
находится в положении работы
Срабатывание
Выход
Имеет значение «истина», когда элемент 21
находится в положении срабатывания
Операционные настройки
Для выбора операционных настроек элементов дистанционной защиты в BESTCOMSPlus
используется экран «Дистанционная (21)» (см. Рис. 84). Сводка по диапазонам значений настроек
и значениям по умолчанию представлена в Таблица 49.

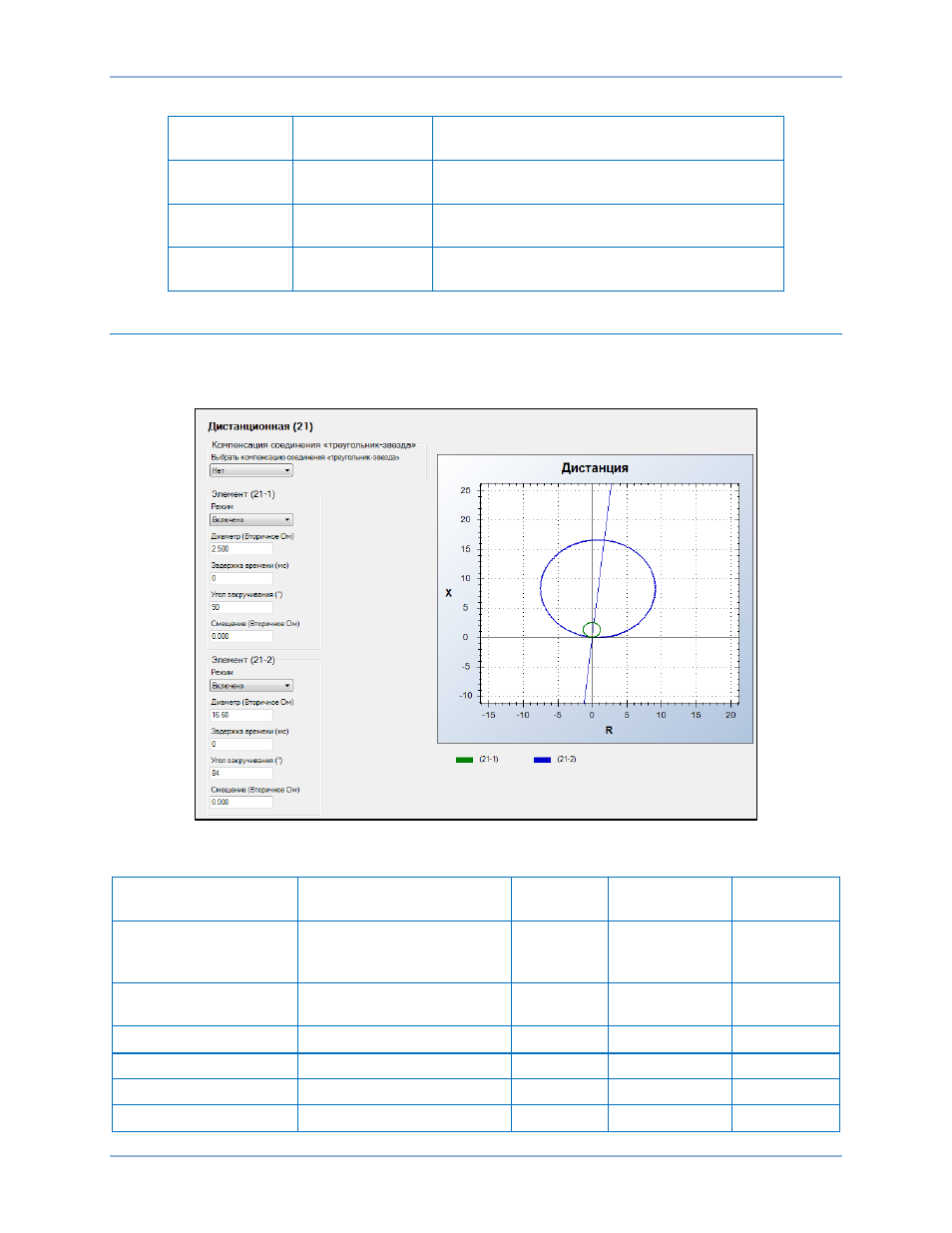

Рис. 84. Экран настроек «Дистанционная»
Таблица 49. Операционные настройки
Настройка
Диапазон
Шаг
Единица
измерения
По
умолчанию
Выбрать компенсацию
соединения
«треугольник-звезда»
Нет, DAB (+30)
или DAC (–30)
н/п
н/п
Отключено
Режим
«Отключено» или
«Включено»
н/п
н/п
Отключено
Диаметр
0–500
различный
Ом
0
Выдержка времени
0–300 000
различный миллисекунды
0
Угол нагрузки
0—90
1
градусы
45
Сдвиг
от –500 до 500
различный
Ом
0
BE1-11g
Дистанционная защита (21)
