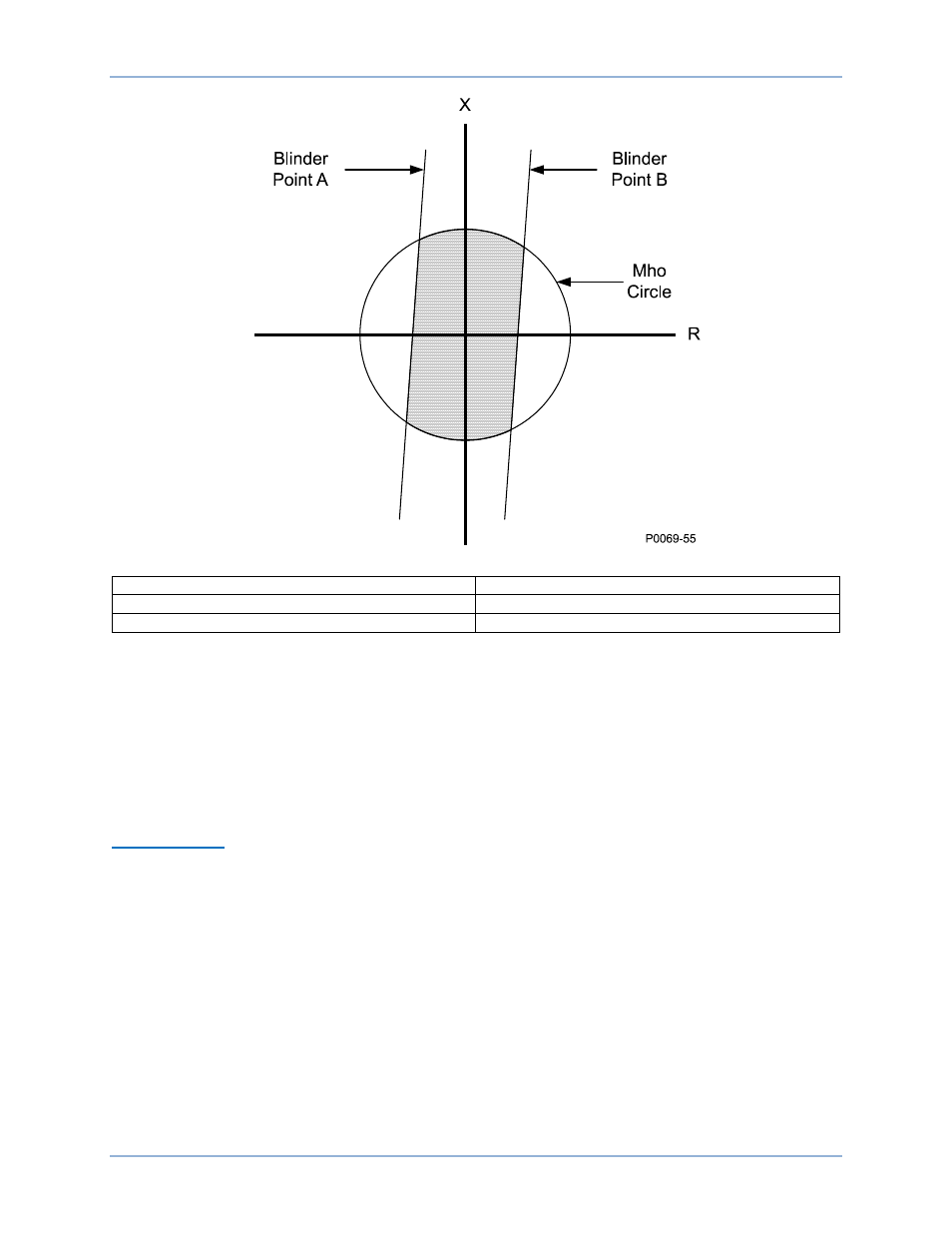

Рис. 88. Схема с одной ограничивающей характеристикой («створкой» или «блиндером»)
Blinder Point A
Точка створки A
Blinder Point B
Точка створки B
Mho Circle
Окружность Mho
Настройка ТТ шин
В системах защиты, оснащенных двумя комплектами ТТ, элемент 78OOS может контролировать
цепь 1 ТТ или цепь 2 ТТ. ТТ, который будет служить источником, задается на экране
«Измерительные трансформаторы» в ПО BESTCOMSPlus.
Начало срабатывания и срабатывание
Сначала изменяется выход «Срабатывание», соответствующий моменту начала срабатывания
реле, затем меняет статус выход «Срабатывание», означающий начало работы реле.
Срабатывание
Выход «Срабатывание MHO» и выход «Срабатывание блиндера А» получают значение «истина»,
когда рассчитанный импеданс (V1/I1) оказывается внутри окружности mho.
Выход «Срабатывание блиндера B» получает значение «истина», когда рассчитанный импеданс
смещается влево к ограничительной характеристике («створке» или «блиндеру») B, находясь
внутри окружности mho. Изменение состояния выхода «Срабатывание блиндера B» инициирует
запуск таймера. Продолжительность работы таймера задается в настройке «Задержка прогона
створки».
Выход «Срабатывание» (соответствующий началу срабатывания) получает значение «истина»,
когда рассчитанный импеданс смещается влево, к ограничительной характеристике (створка,
блиндер) A, находясь внутри окружности mho и по истечении времени «Задержки прогона
створки». ПО BESTlogicPlus позволяет соединить выход «Срабатывание», соответствующий
началу срабатывания, с другими логическими элементами для объявления условия, контроля
других логических элементов и запуска средства записи неисправностей (логический элемент
FAULTTRIG).
