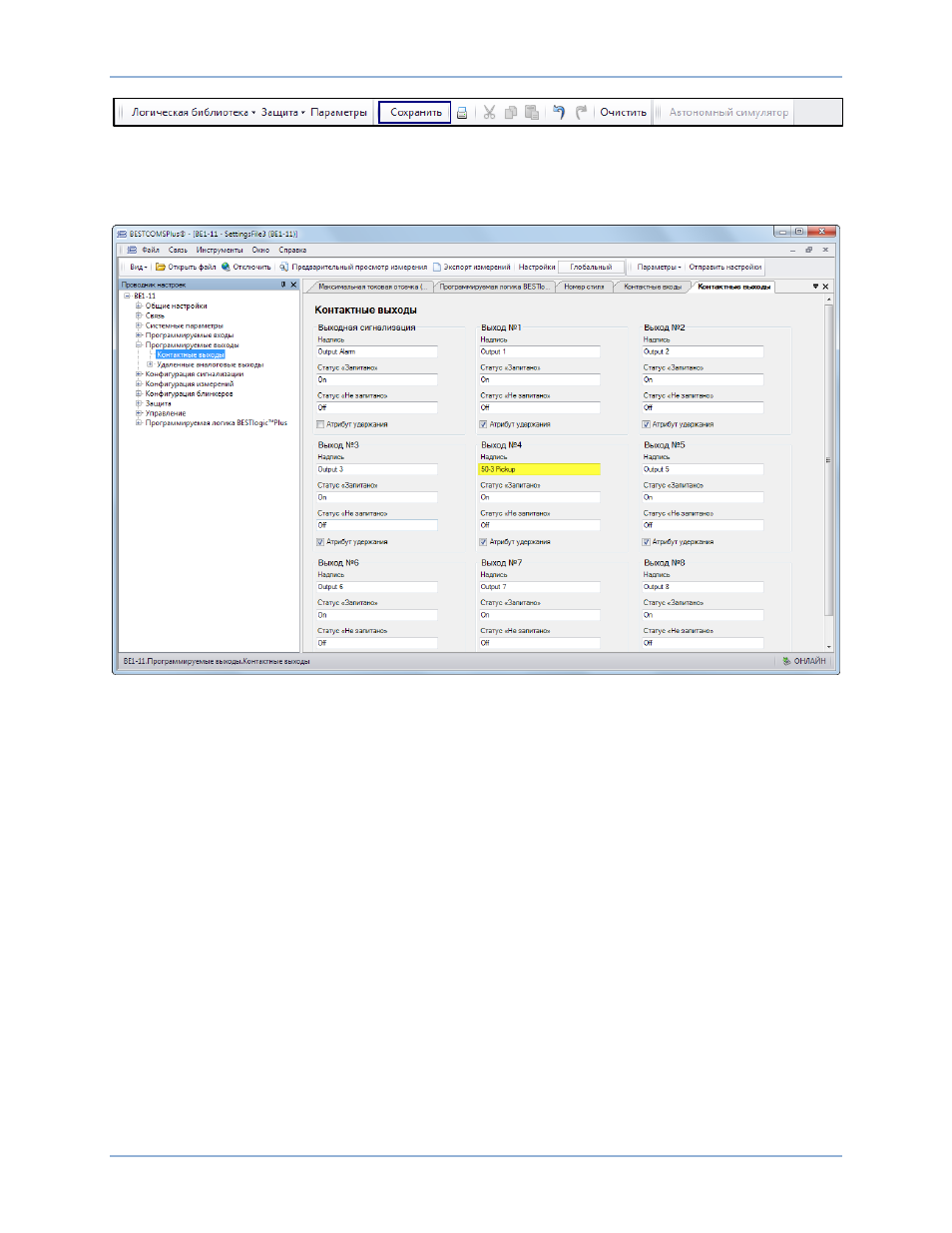

Рис. 19. Панель инструментов BESTlogicPlus
Шаг 13: В области «Проводник настроек» откройте «Программируемые выходы», затем
«Контактные выходы» и назначьте имя выходу №4 («50-3 Pickup»), как показано на Рис.
20.
Рис. 20. Экран «Контактные выходы»
Шаг 14: В области «Проводник настроек» откройте вкладку «Конфигурация сигнализации», затем
«Сигнализации, программируемые пользователем» и назначьте имя программируемого
пользователем сигнала тревоги 1 («50-3 Pickup»), как показано на Рис. 21.
Шаг 15: На Рис. 22 представлены заданные пользователем метки «OUT4» и «USERALM1»,
которым были назначены имена на шаге 13 и шаге 14.
Шаг 16: Выберите пункт «Сохранить» в раскрывающемся меню «Файл», чтобы сохранить новый
файл настроек.
Шаг 17: Для активации новых настроек на устройстве BE1-11g выберите команду «Передать
настройки и логику на устройство» в раскрывающемся меню «Связь». Введите имя
пользователя и пароль.
