20
9424273994 Ред. N1

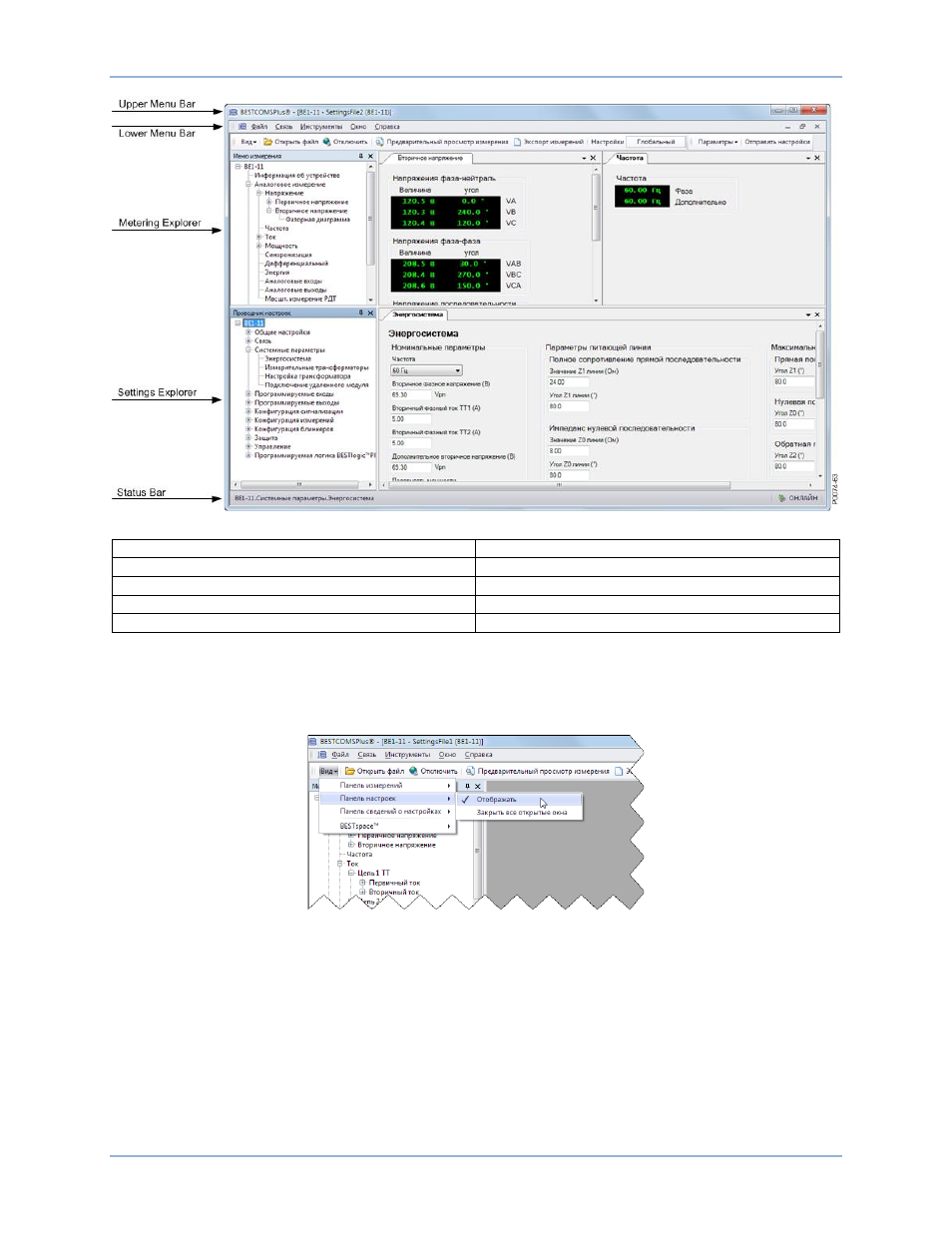

Рис. 9. Стандартные компоненты пользовательского интерфейса BESTCOMSPlus
Upper Menu Bar
Верхняя строка меню
Lower Menu Bar
Нижняя строка меню
Metering Explorer
Меню измерения
Settings Explorer
Проводник настроек
Status Bar
Строка состояния
Для переключения между режимами «Проводник настроек» и «Меню измерения» или для
одновременного вывода на экран этих двух представлений в комбинированном режиме
используйте кнопку с раскрывающимся списком «Вид». На панели сведений о настройках
отображаются диапазоны значений настроек. Рабочую область можно открыть, сохранить или
установить как используемую по умолчанию. См. Рис. 10.
Рис. 10. Кнопка с раскрывающимся списком «Вид»
Экраны сводок
Экраны сводок содержат общие сведения о настройке системы. В разделе «Условные
обозначения» в правом нижнем углу окна приводятся значения, присвоенные различным цветам.
Текущее состояние функции или элемента защиты и управления обозначается цветом
соответствующего индикатора. Если функция включена, отображается зеленый индикатор. Если
функция отключена только настройкой (например, нулевого значения), отображается желтый
индикатор. Если функция отключена только режимом, отображается синий индикатор. Если
функция отключена и настройкой, и режимом, отображается серый индикатор. Чтобы открыть
экран «Сводка на систему», щелкните пункт BE1-11 в разделе «Проводник настроек», как показано
на Рис. 11. Доступны также экраны сводок «Общие настройки», «Конфигурация сигнализации»,
«Защита» и «Управление».
Руководство по быстрому началу работы
BE1-11g
