Рис. 164), Таблица 89 – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 273
9424273994 Ред. N1
261
Таблица 88. Потребляемый ток для каждого номинального значения
напряжения питания (корпус типа J)
Номинальное значение
напряжения питания
Резистор
R общее
Оптический изолятор
Выкл. (25% В)
Вкл. (80% В)
24
В постоянного тока
R1 -
R7 = 2,2 кОм 15,4 кОм
6,0 В (0,390 мА)
19,2 В (1,25 мА)
48/125
В
постоянного тока
R1 = 6,8 кОм
R2 -
R7 = 4,7 кОм
35 кОм
12,0 В (0,343 мА) 38,4 В (1,10 мА)
125/250
В
постоянного тока
R1 -
R7 = 13 кОм
91 кОм
31,2 В (0,344 мА) 100 В (1,10 мА)

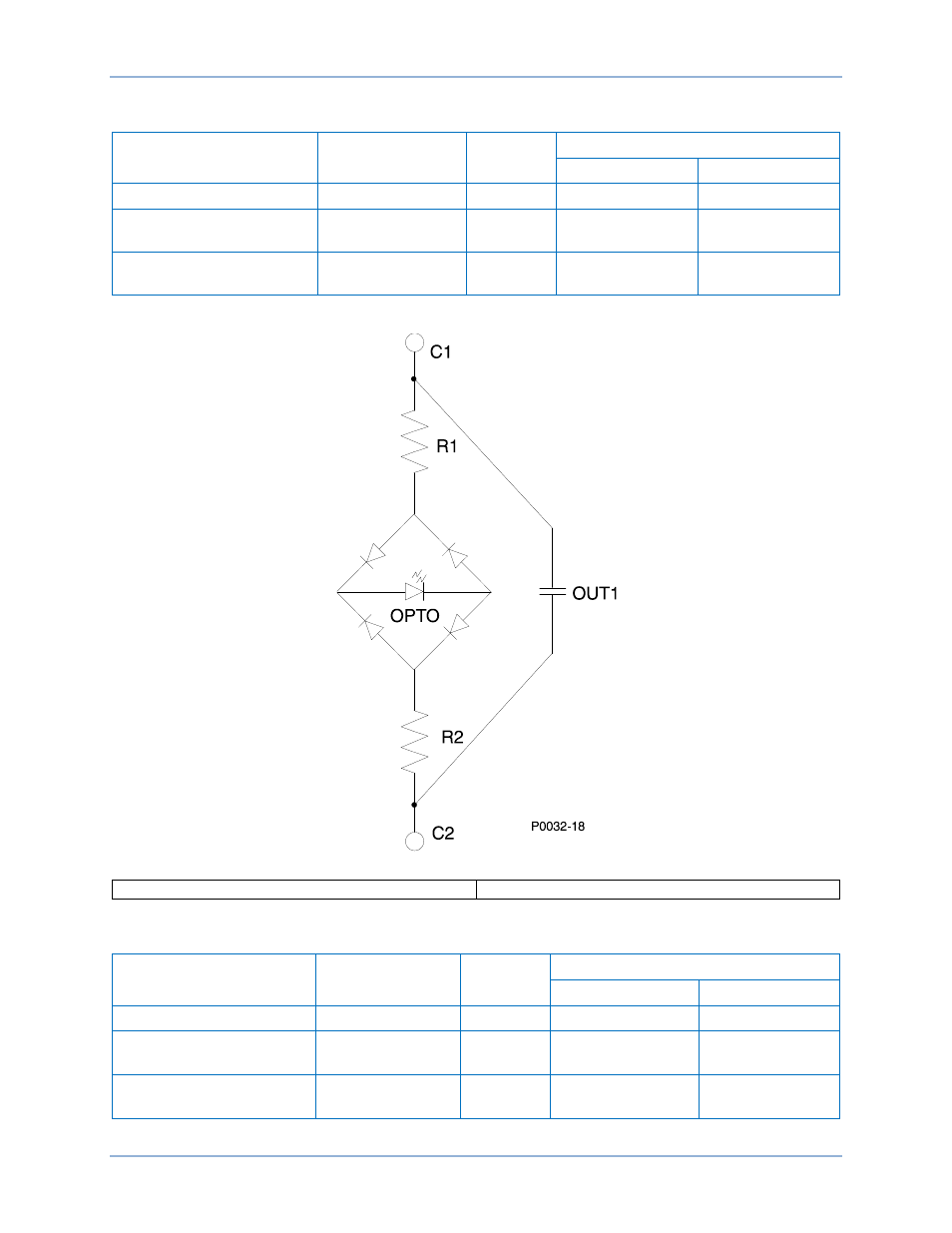

Рис. 164. Цепь датчика отключения (для корпусов типа H или P)
OPTO
ОПТО
Таблица 89. Потребляемый ток для каждого номинального значения
напряжения питания (корпус типа H или P)
Номинальное значение
напряжения питания
R1 = R2 =
R общее
Оптический изолятор
Выкл. (25% В)
Вкл. (80% В)
24
В постоянного тока
8,2 кОм
16,4 кОм
6,0
В (0,36 мА)
19,2
В (1,18 мА)
48/125
В
постоянного тока
18 кОм
36 кОм
26,4
В (0,68 мА)
38,4
В (1,02 мА)
125/250
В
постоянного тока
47 кОм
94 кОм
68,7
В (0,71 мА)
100
В (1,06 мА)
BE1-11g
Контроль расцепления цепи (52ТСМ)
