9424273994 Ред. N1
95
Максимальная токовая защита
обратной последовательности (46)
Защита по току обратной последовательности включается в элементы 50 (мгновенная токовая
отсечка) и 51 (максимальная токовая защита с обратнозависимой характеристикой) в качестве
режима. Сведения о настройке и программировании режима I2 (МТЗ обратной
последовательности) элементов 50 и 51 см. в главах «Мгновенная токовая отсечка (50)» и «МТЗ
с обратной зависимостью (51)».
На протяжении многих лет специалисты по релейной защите успешно использовали повышенную
чувствительность к несимметрии емкостей фаз относительно земли, реализованную в реле
защиты от замыкания на землю. Такие реле отличаются большей чувствительностью, чем фазные
реле, поскольку симметричная нагрузка не имеет составляющей тока утечки не землю (3I0). При
использовании режима обратной последовательности элементы 50 и 51 могут обеспечить
аналогичную повышенную чувствительность к междуфазным коротким замыканиям, поскольку
симметричная нагрузка не имеет составляющей тока обратной последовательности (I2).
Настройки срабатывания
Типичная уставка срабатывания при использовании режима обратной последовательности для
элементов 50 или 51 может составлять половину значения уставки срабатывания для фазы, что
позволяет добиться равной чувствительности как к междуфазным, так и к трехфазным коротким
замыканиям. Такое значение получается из расчета, что величина силы тока при междуфазном КЗ
равна √3/2 (87%) тока трехфазного КЗ при одинаковом месте замыкания. См. Рис. 56.

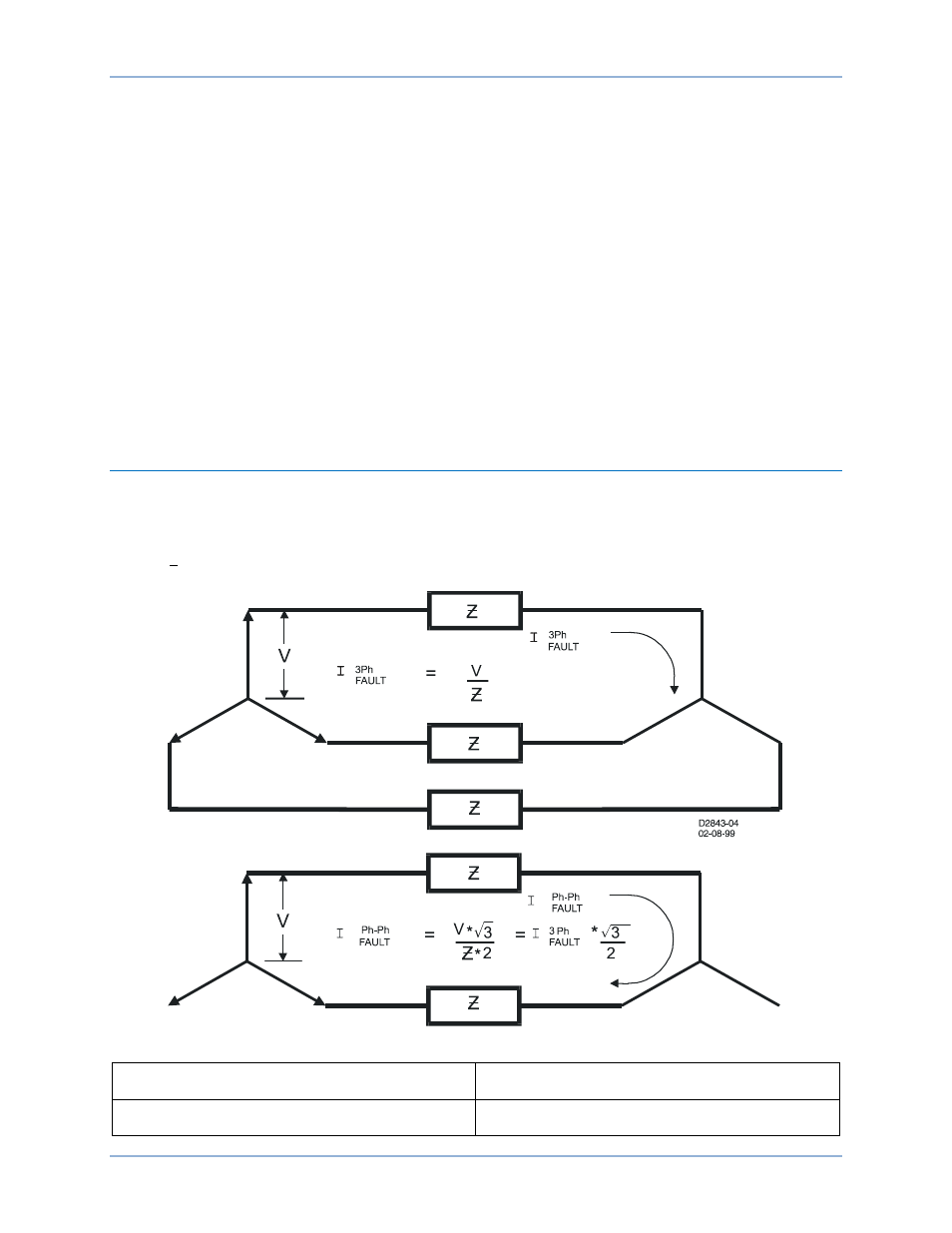

Рис. 56. Величина силы тока при междуфазном КЗ
3Ph
FAULT 3-
фазн.
Повреждение
Ph-Ph
FAULT
Междуфазное
Повреждение
BE1-11g
Максимальная токовая защита обратной последовательности (46)
