Таблица – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 436
424
9424273994 Ред. N1
Таблица 125. Операционные настройки
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Коэффициент
фазного ТН
1
Параметры системы —
Измерительные
трансформаторы
Устанавливает
коэффициент фазного
ТН равным 1
Подключение
фазного ТН
4W-Y
Параметры системы —
Измерительные
трансформаторы
Устанавливает для
настройки «Подключение
фазного ТН»
значение «4W-Y»
Номинальное
фазное
напряжение
69,3 В
Параметры системы —
Система питания
Устанавливает
номинальное фазное
напряжение равным 69,3 В
Режим элемента
Включено
Защита — Напряжение —
Перевозбуждение
Включает функцию 24
24
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкеры для
функции 24
24 В/Гц
«Major» / «Без
фиксации»
Конфигурации
сигнализации —
Сигнализация
Включает сигнализацию
для функции 24

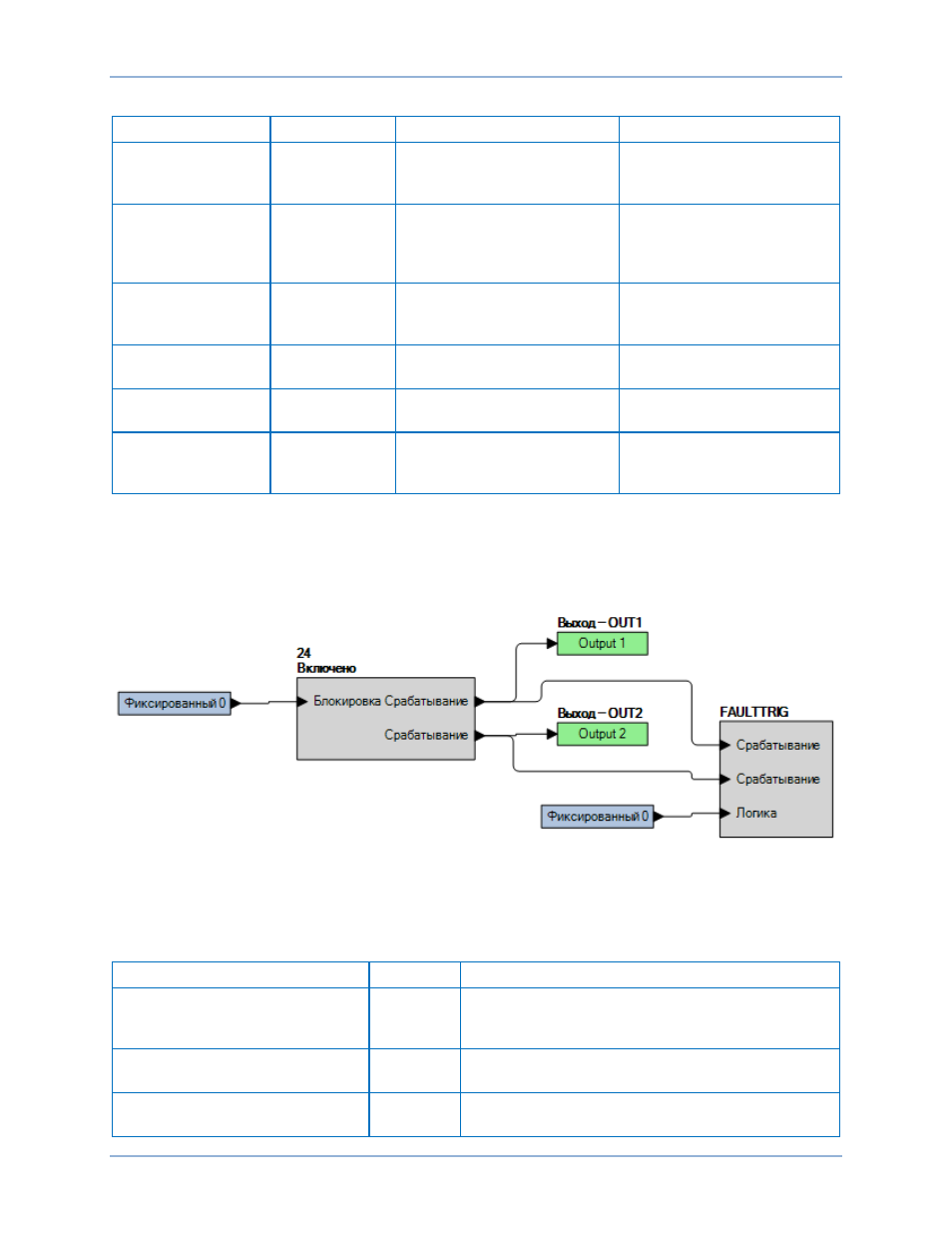

Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 276.
•
Блокировка отключена.
•
Выход OUT1 закрывается для элемента «24 Расцепление».
•
Выход OUT2 закрывается для элемента «24 Срабатывание».
Рис. 276. Настройки BESTlogicPlus
Шаг 3. В BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перевозбуждение (24)» и отправьте тестовые настройки, приведенные в Таблица 126, на
устройство BE1-11g.
Таблица 126. Тестовые настройки уставки сигнализации и обратнозависимой выдержки времени
Настройка
Значение
Описание
Уставка обратнозависимой
выдержки
2,1
Устанавливает уставку обратнозависимой
выдержки времени равной 105% от
номинального значения (2,10 В/Гц)
Обратнозависимая выдержка
времени
0
Устанавливает обратнозависимую выдержку
времени равной минимальному значению
Обратнозависимая выдержка на
сброс
0
Устанавливает минимальное значение для
обратнозависимой выдержки на сброс
Испытание на перевозбуждение (24)
BE1-11g
