Если условие срабатывания исчезает раньше, чем истечет время задержки элемента, происходит
сброс таймера и выхода «Срабатывание» (относящегося к началу срабатывания) без выполнения
каких-либо корректирующих действий.
Расцепление
Выход «Срабатывание», относящийся к началу периода работы, приобретает значение «истина»,
если условие срабатывания сохраняется на протяжении времени выдержки элемента. ПО
BESTlogicPlus
позволяет соединять выход «Срабатывание» (соответствующий началу периода
работы) с другими логическими элементами и с физическим релейным выходом для объявления
условия и активации корректирующего действия. Если для элемента включен блинкер, то при
назначении выходу «Срабатывание» (соответствующему началу рабочего периода) статуса
«истина» устройство BE1-11g выполняет запись этого блинкера. Дополнительные сведения
о составлении отчета о блинкерах см. в главе «Отчеты о неисправностях».
Уровень блокировки
Защита удаленных аналоговых входов блокируется, когда значение контролируемого аналогового
входа становится меньше заданного значения настройки «Уровень блокировки». Данный параметр
может быть задан только в режиме защиты «Мин.».
Блокировка элементов
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов контроля удаленного аналогового входа в системе
BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента контроля
удаленного аналогового входа изображен на Рис. 93. Сводка по входам и выходам логик
представлена в таблице Таблица 56.

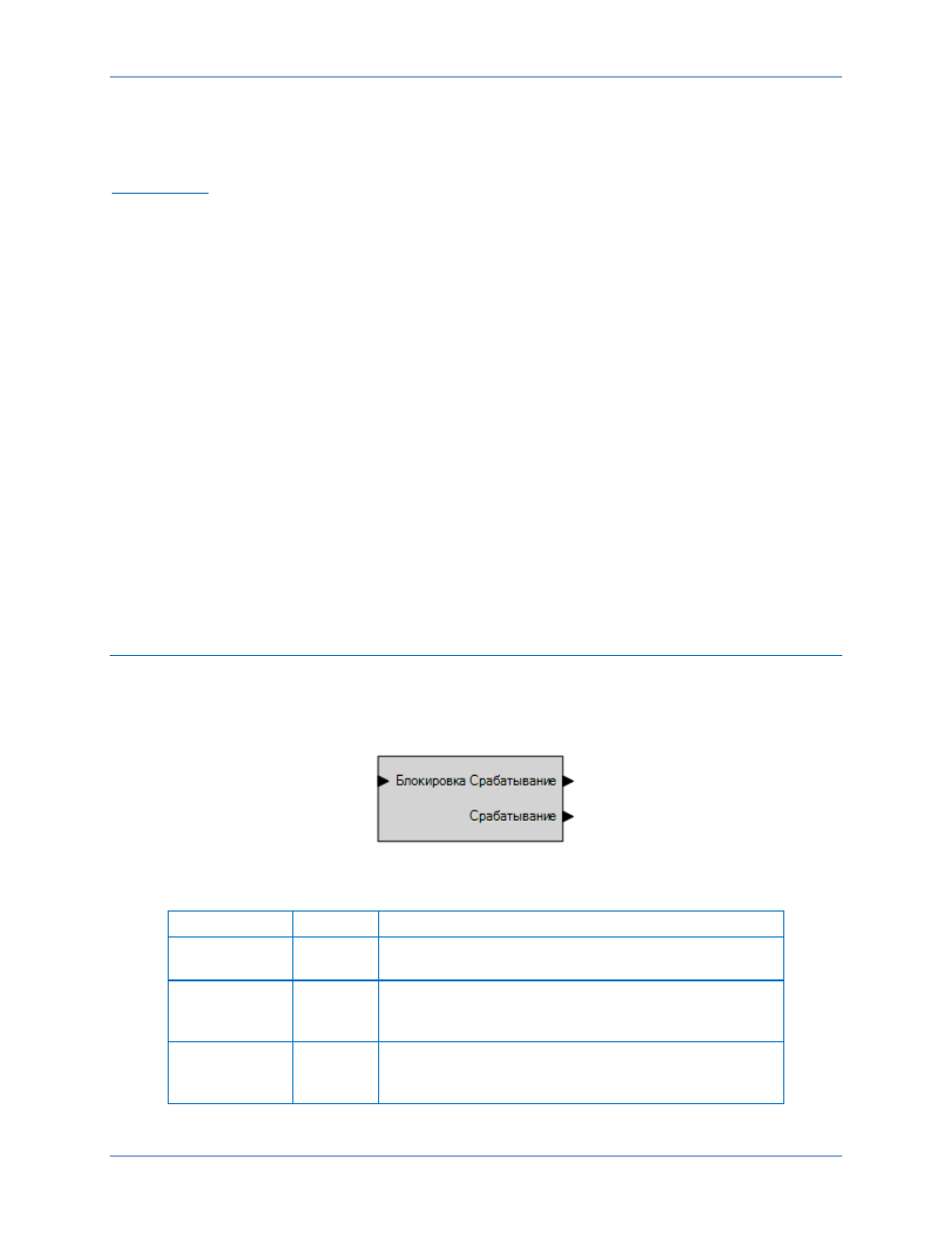

Рис. 93. Логический блок элемента контроля удаленного аналогового вход
Таблица 56. Логические входы и выходы
Имя
Функция
Назначение
Блокировка
Вход
Отключает элемент контроля аналогового входа,
если имеет значение «истина»
Расцепление
Выход
Когда элемент контроля аналогового входа
находится в положении работы, имеет значение
«истина»
Срабатывание
Выход
Когда элемент контроля аналогового входа
находится в положении срабатывания, имеет
значение «истина»
