Отчеты о неисправностях
Функция отчета о неисправности записывает и сообщает информацию о тех неисправностях,
которые были обнаружены с помощью BE1-11g. Система BE1-11g предлагает различные функции
для составления отчетов о неисправностях. К ним относятся сводные отчеты о неисправностях,
осциллографические записи, расстояние до повреждения и блинкеры.
Логика триггера при сообщении о неисправности
Для определения трех условий для отчетов о неисправностях используются логические
выражения. К этим условиям относятся триггеры «Срабатывание» (начало срабатывания),
«Срабатывание» (начало работы) и «Логика». Осциллографическая запись инициируется в тот
момент, когда входы «Срабатывание» (относится к началу срабатывания) или «Логика»
приобретают значение «истина». Кроме того, можно принудительно включить триггер через ПО
BESTCOMSPlus
®.
На Рис. 142 показано, каким образом каждое из этих логических выражений используется
различными функциями BE1-11g. Логические соединения триггера неисправности задаются на
экране BESTlogic™Plus в ПО BESTCOMSPlus. Сведения об использовании BESTlogicPlus для
программирования BE1-11g см. в главе «BESTlogicPlus». На Рис. 135 изображен логический блок
триггера функции отчета о неисправностях.

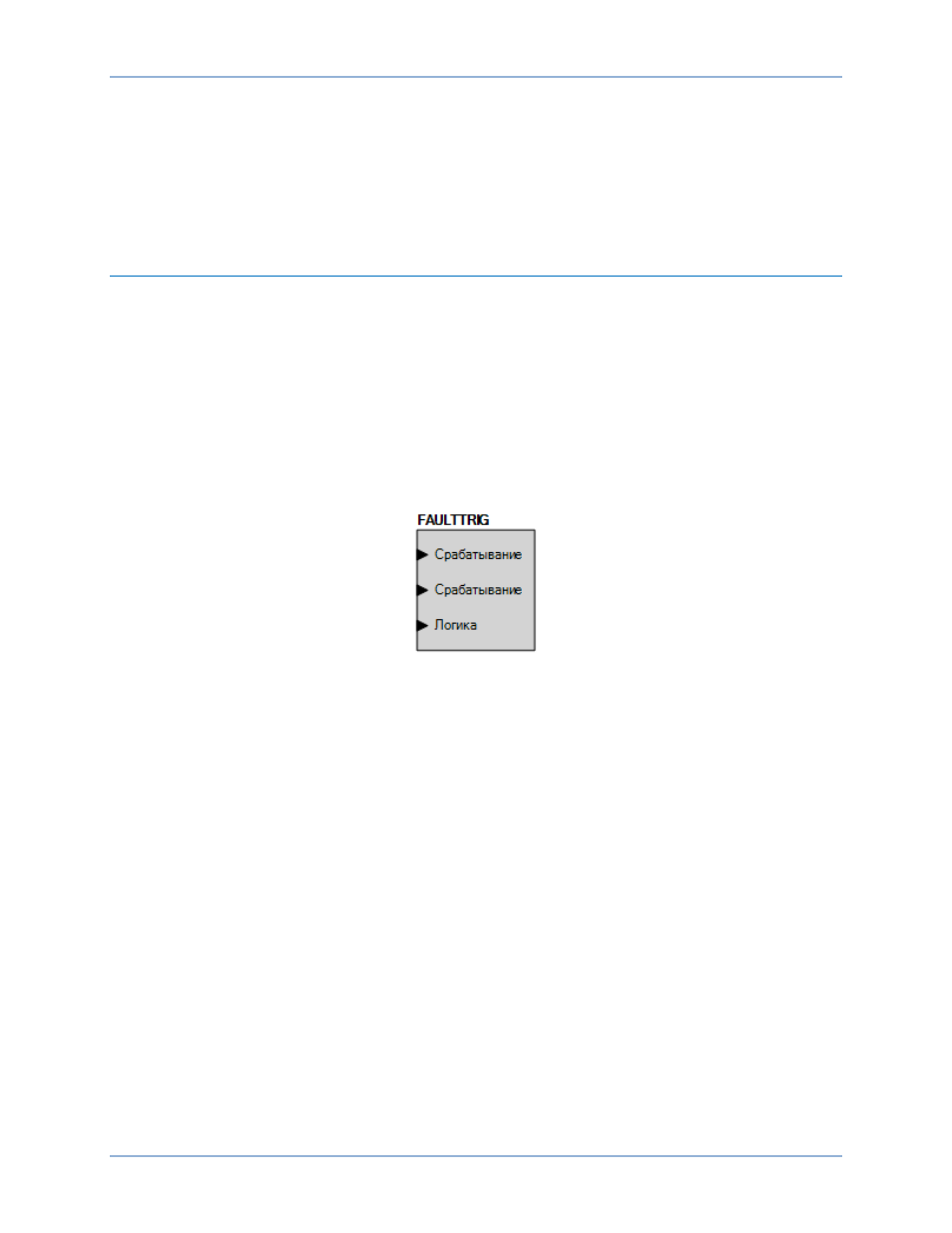

Рис. 135. Логический блок триггера отчета о неисправностях
Расцепление
Выражения срабатывания (относится к началу работы элемента) используются функцией отчета
о неисправностях для запуска блинкеров регистрации событий и для записи значений тока
неисправности (КЗ) на момент срабатывания. Выражение срабатывания (соответствует началу
рабочего периода) используется для включения светодиода срабатывания на передней панели.
Светодиод срабатывания включается и останется гореть на экране до тех пор, пока выражение
срабатывания истинно. Светодиод срабатывания останется включенным (или «фиксированным»)
после того, как выражение становится ложным, если со срабатыванием связаны блинкеры.
Функция контроля выключателей использует выражение срабатывания, чтобы начать отсчет
времени срабатывания выключателя.
Срабатывание
Выражения срабатывания (соответствует началу срабатывания) используются функцией отчетов
о неисправностях для установки меток времени для сводной записи о неисправностях,
регистрации длительности неисправности от начала срабатывания до отпускания (время сброса
неисправности) и контроля записи осциллографических данных. Выражение срабатывания
(соответствует началу срабатывания) используется для включения мигания светодиодом
срабатывания на передней панели. Светодиод срабатывания будет продолжать мигать до тех пор,
пока выражение срабатывания (соответствует началу срабатывания) будет истинным,
а выражение срабатывания (соответствует началу периода работы) — ложным. Выражение
срабатывания (соответствует началу срабатывания) также используется функцией выбора группы
настроек для предотвращения изменения группы настроек во время неисправности.
