264
9424273994 Ред. N1
2.
Найдите клеммную колодку перемычки, которая установлена на левой стороне печатной
платы. Клеммная колодка имеет четыре контакта. Если перемычка установлена на заводе,
то она должна быть подключена между контактами 1 и 2 (с левой стороны), если смотреть
со стороны задней панели устройства. Такая конфигурация перемычки включает
устройство контроля цепи отключения. На Рис. 167 показано местоположение клеммной
колодки перемычки, а также положение включенной перемычки.
3.
Чтобы отключить устройство контроля цепи отключения, снимите перемычку с двух
контактов с помощью острогубцев. Будьте осторожны при снятии перемычки, чтобы не
повредить другие компоненты. Сохраните перемычку для последующего включения
устройства контроля цепи отключения.
4.
После удаления перемычки для выключения устройства контроля цепи отключения
установите заднюю клеммную колодку на место.
5.
Затяните винты с использованием 7/64-дюймового шестигранного инструмента.
Рекомендуется применять усилие затяжки 10 дюйм-фунт (1,12 Н·м).

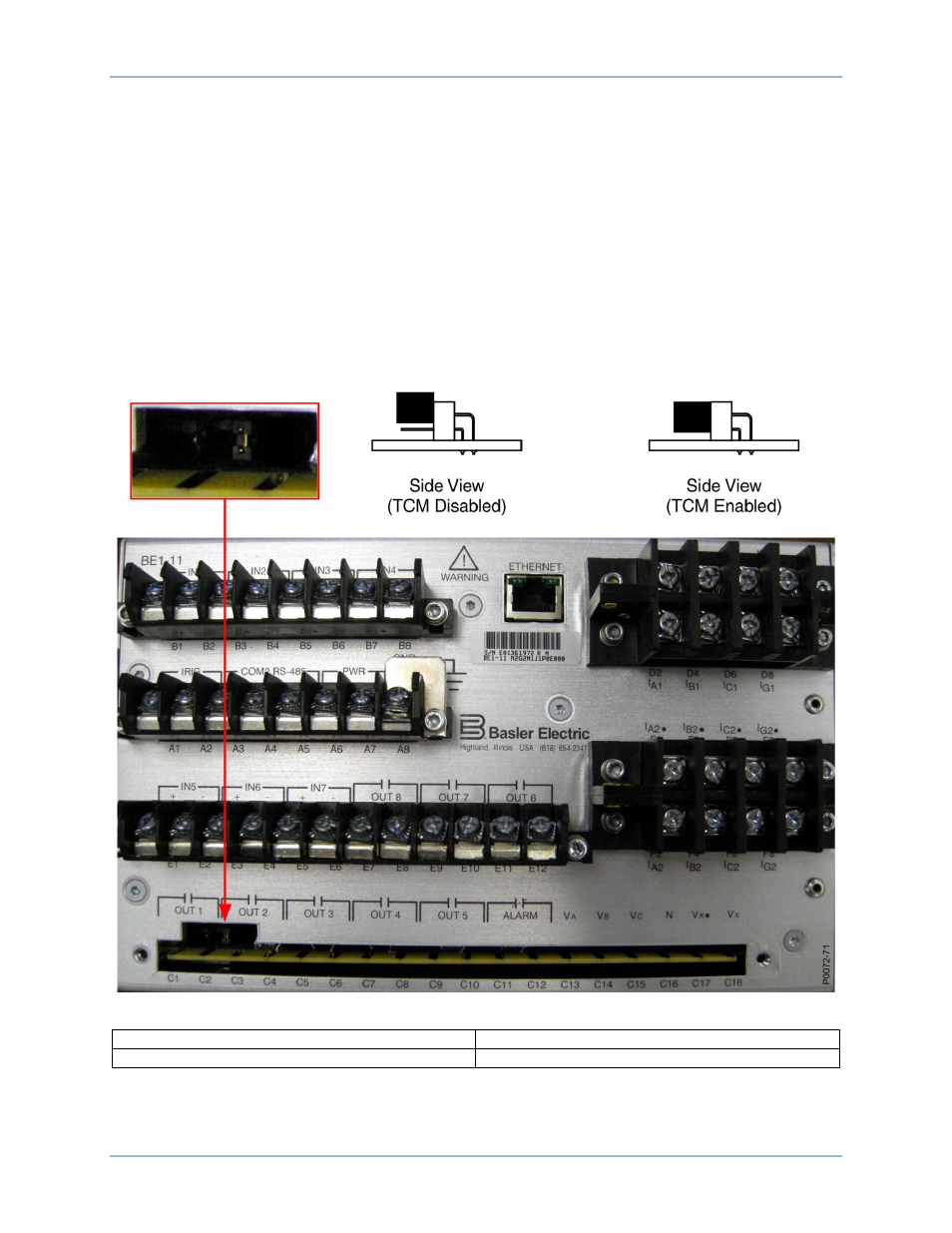

Рис. 167. Расположение перемычки включения/выключения устройства контроля цепи отключения
Side View (TCM Disabled)
Вид сбоку (TCM выключен)
Side View (TCM Enabled)
Вид сбоку (TCM включен)
Контроль расцепления цепи (52ТСМ)
