% от среднего значения — используется среднее значение компенсированных входных токов.
Например, ток торможения для фазы A задается Уравнение 16.
𝐼
𝑅𝐴
=
Сумма 𝐼
𝐴𝑥𝐶𝑂𝑀𝑃𝑆
Кол − во входов
Уравнение 16. Расчет тока торможения для фазы A, % от среднего значения
Для выбора операционных настроек элементов дифференциально-фазной токовой защиты
в системе BESTCOMSPlus используется экран настроек «Дифзащита фазы (87)» (Рис. 71). Для
просмотра условных обозначений к диаграмме (Рис. 72) на данном экране нажмите кнопку
«
Справка». Сводка по диапазонам значений настроек и значениям по умолчанию представлена в
Таблица 41.

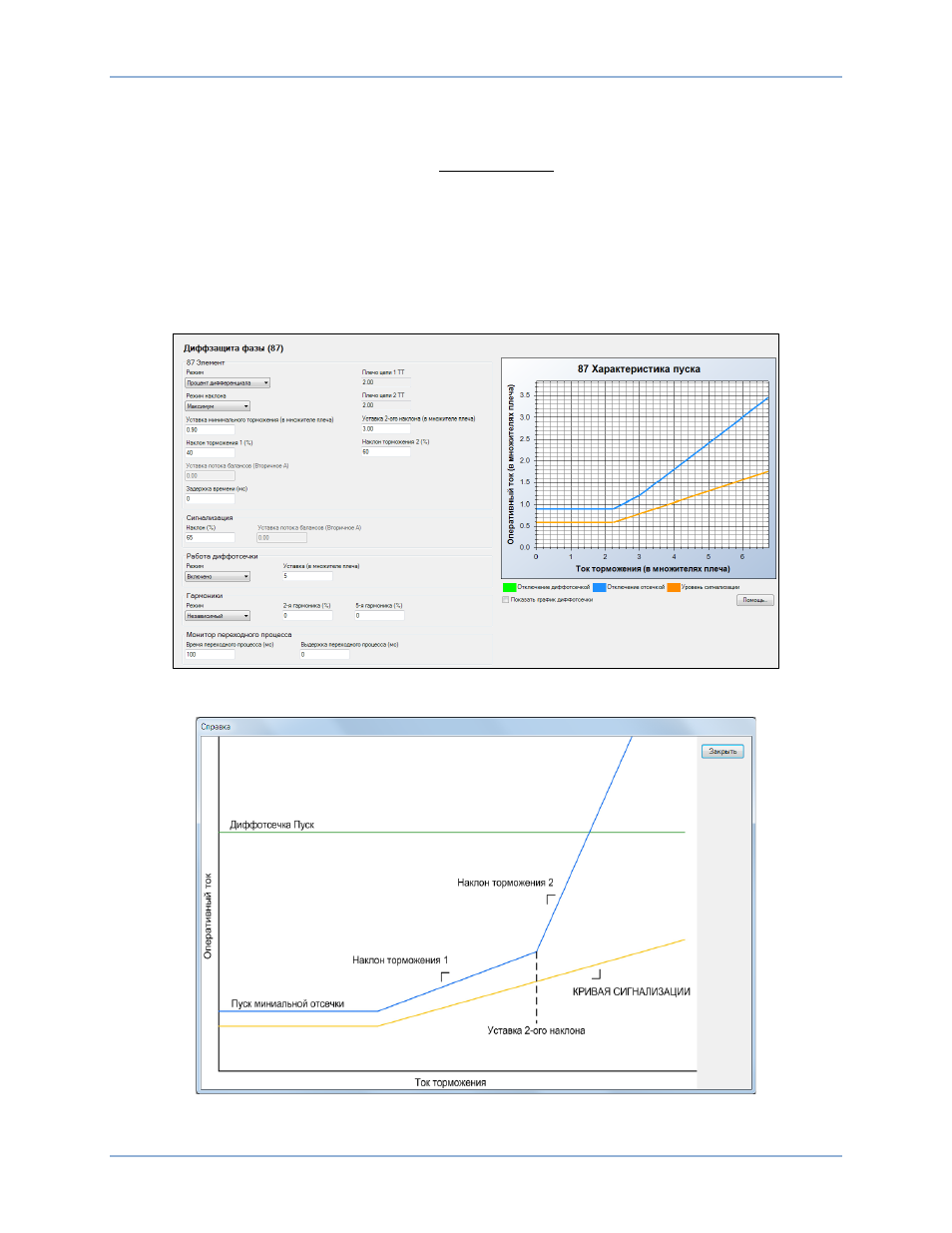

Рис. 71. Экран настроек дифференциально-фазной токовой защиты
Рис. 72. Диаграмма принципа работы дифзащиты фазы
0BДифференциально-фазная токовая защита (87)
