70

9424273994 Ред. N1

Логические соединения

Для логического соединения элементов защиты от понижения вспомогательного напряжения

в системе BESTCOMSPlus используется экран BESTlogicPlus. Логический блок элемента защиты

от понижения вспомогательного напряжения изображен на Рис. 46. Сводка по входам и выходам

логик представлена в таблице Таблица 17.

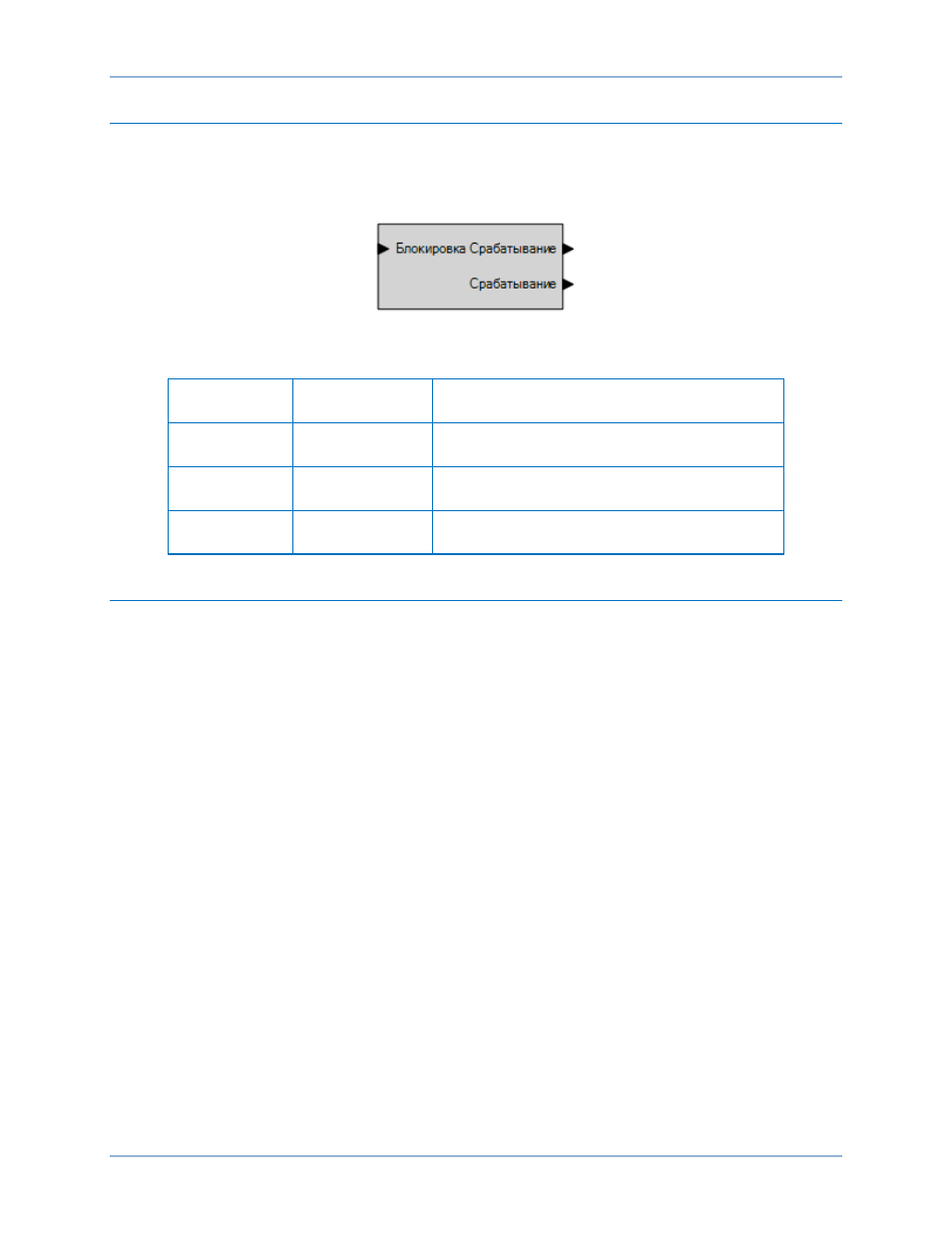

Рис. 46. Логический блок элемента защиты от понижения вспомогательного напряжения

Таблица 17. Логические входы и выходы

Имя

Логическая

функция

Назначение

Блокировка

Вход

Отключает функцию 27X, если имеет

значение «истина»

Расцепление

Выход

Имеет значение «истина», если элемент 27X

находится в состоянии работы

Срабатывание

Выход

Имеет значение «истина», если элемент 27X

находится в состоянии срабатывания

Операционные настройки

Для выбора операционных настроек элементов защиты от понижения вспомогательного

напряжения в системе BESTCOMSPlus используется экран настроек «Минимальное напряжение
(27X)» (

Рис. 47). Сводка по диапазонам значений настроек и значениям по умолчанию

представлена в Таблица 18.

Защита от понижения вспомогательного напряжения (27X)

BE1-11g
