9424273994 Ред. N1

227

Для каждого события делается и регистрируется «моментальный снимок» настроек. Это «снимок»

сохраняется в файле, который можно загрузить в устройство и вернуть его к тем настройкам,

которые были активны в момент записи.
Системы защиты BE1-11g имеют три поля идентификации: ИД устройства, ИД станции и ИД

пользователя. Эти поля используются в информационных строках заголовков осциллографических

записей. Информацию о настройках идентификации BE1-11g см. в главе BESTCOMSPlus.

Настройки осциллографических записей

Настройки осциллографических записей программируются с помощью BESTCOMSPlus.

Используйте «Проводник настроек», чтобы открыть раздел «Конфигурация измерений» и экран

«Отчеты об авариях», показанный на Рис. 140. Введите значения для разрешения выборки,

количества сохраняемых записей и предшествующих периодов.

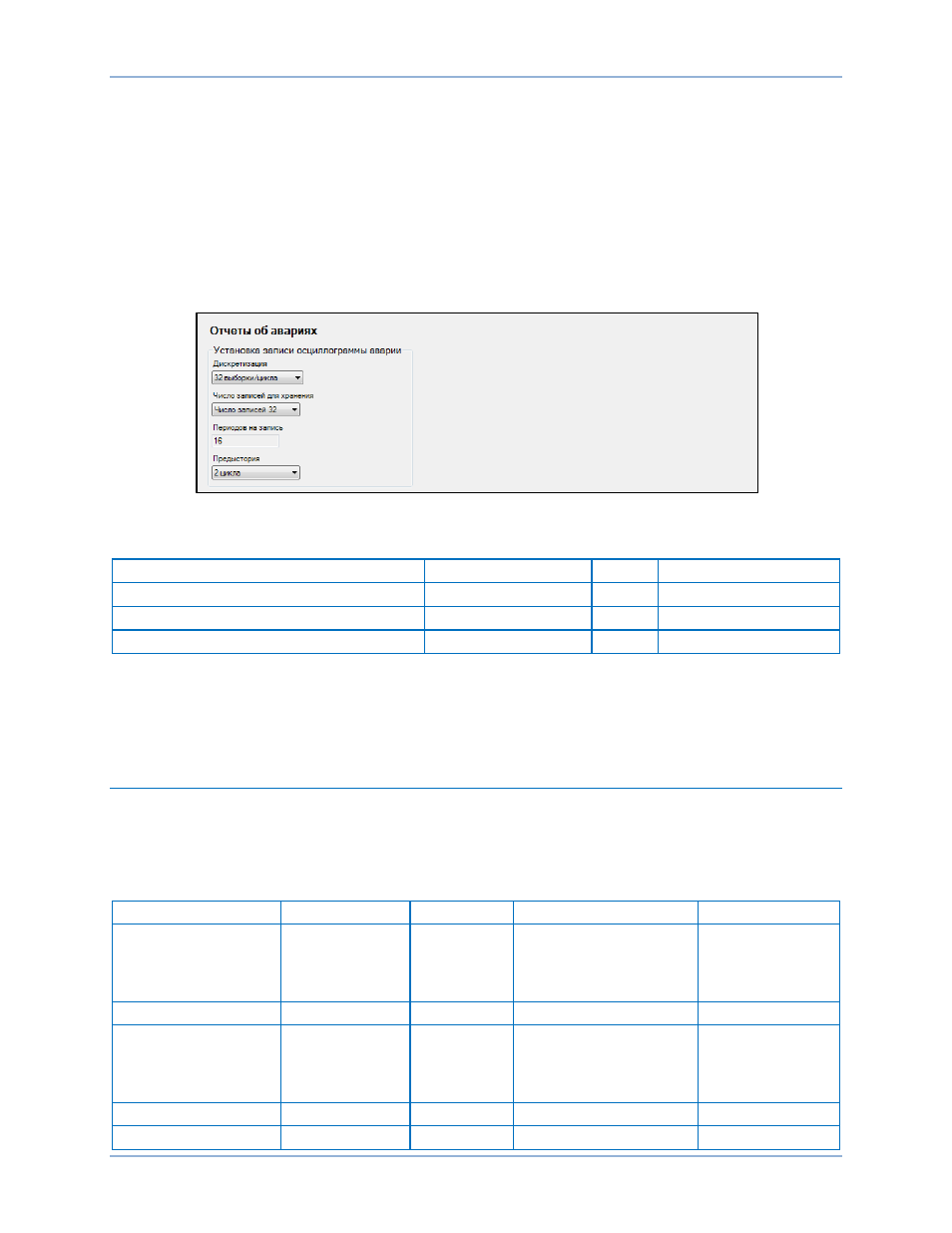

Рис. 140. Экран «Отчеты об авариях»

В Таблица 76 представлены сводные данные о настройках записей осцилограммы.

Таблица 76. Настройки осциллографических записей

Настройка

Диапазон

Шаг

По умолчанию

Дискретизация

32, 16 или 8

н/п

32

Число записей для хранения

32, 16, 8 или 4

н/п

32

Предыстория

0–16

1

2

Получение осциллографических записей

Осциллографические записи можно загрузить через меню «Отчеты», экран «Отчеты об авариях»

в ПО BESTCOMSPlus (Рис. 139). См. выше раздел Отчеты о неисправности. Кроме того,

осциллографические записи можно просматривать через интерфейс веб-страницы.

Дополнительные сведения см. в главе BESTnetPlus.

Расстояние до повреждения

Устройство BE1-11g рассчитывает расстояние до повреждения при каждой регистрации записи

о неисправности. Расстояние до повреждения рассчитывается и отображается в соответствии

с параметрами линии электропередачи, введенными с помощью ПО BESTCOMSPlus или

интерфейса передней панели. В Таблица 77 представлены рабочие настройки линии

электропередачи.

Таблица 77. Параметры питающей линии

Настройка

Диапазон

Шаг

Единица измерения

По умолчанию

Значение Z1 линии

от 0,05 до 200

(ТТ на 5A)

от 0,01 до 40

(ТТ на 1A)

различный

Ом

24

Угол Z1 линии

0—90

1

градусы

80

Значение Z0 линии

от 0,05 до 650

(ТТ на 5A)

от 0,01 до 130

(ТТ на 1A)

различный

Ом

8

Угол Z0 линии

0—90

1

градусы

80

Длина линии

0,01—130

0,01

единицы

100
