Шаг 2. С помощью ПО BESTCOMSPlus настройте программируемую логику BESTlogicPLUS,
приведенную на Рис. 315.
•
Блокировка отключена.
•
Инициируется функция 25A.
•
Выход OUT1 закрывается для замыкания выключателя 25A.
•
Выход OUT2 закрывается для понижения частоты.
•
Выход OUT3 закрывается для повышения частоты.
•
Выход OUT4 закрывается для понижения напряжения.
•
Выход OUT5 закрывается для увеличения напряжения.
•
Выход OUT6 закрывается для выполнения критериев синхронизации.
•
Выход OUT7 закрывается для выполнения критериев синхронизации.
•
Выход OUT8 закрывается для размыкания выключателя после максимального
числа попыток замыкания.
•
Выходной аварийный сигнал замыкается во время синхронизации.
•
Функция записи событий включена.
Шаг 3. Будьте готовы отслеживать работу функции «Разность напряжений». Работу функции
можно проконтролировать, используя BESTCOMSPlus для мониторинга состояния
в области «Меню измерения — Состояние — Цифровые точки (1536-1567) — Разность
напряжений 25A».

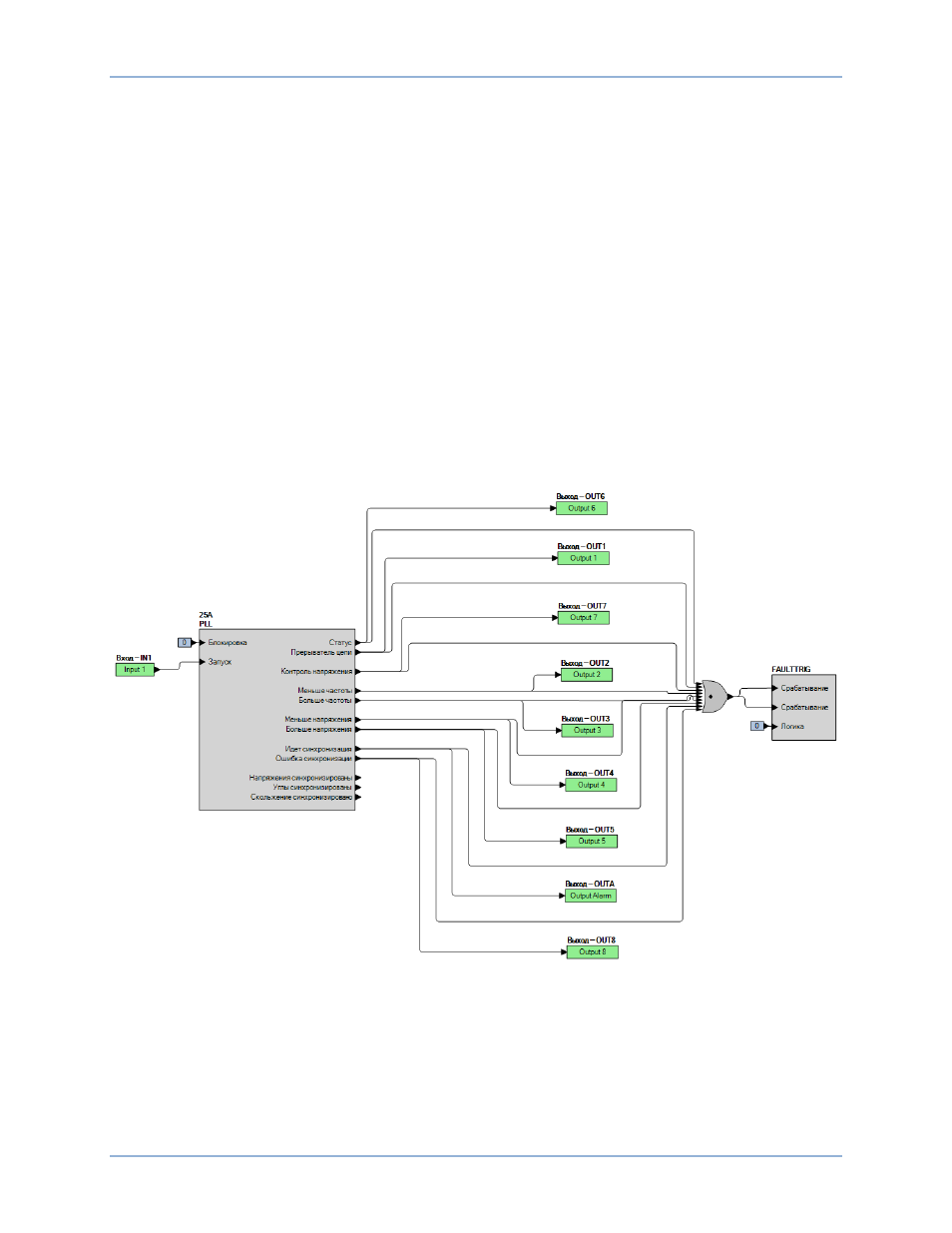

Рис. 315. Настройки BESTlogicPlus 1 (25A)
Шаг 4. Подключите сбалансированный трехфазный источник напряжения 69,28 В (фаза-
нейтраль) частотой 60 Гц к клеммам C13 (фаза A), C14 (фаза B), C15 (фаза C) и C16
(нейтраль) устройства BE1-11g. Подайте однофазное напряжение частотой 60 Гц 69,28 В
(фаза-нейтраль), ∠0°, на клеммы C17 (фаза Vx) и C18 (нейтраль Vx). Должна засветиться
цифровая точка «Разность напряжения 25А».
Шаг 5. Медленно увеличивайте напряжение в линии до выключения цифровой точки «Разность
напряжения 25А». Оно должно произойти при 79,67 В, ±1 В. Зафиксируйте результат.
