Блокировка элементов
Потеря предохранителя
Для контроля функции 51/27R можно задать элемент КИН (60FL). Элемент 60FL настраивается на
автоматическую защиту от неправильного функционирования при потере измерения напряжения.
При настройке функции 51/27R на контроль и при обнаружении условия 60FL происходит
отключение элементов МТЗ с обратной зависимостью. При настройке функции 51/27R на
торможение и при обнаружении условия 60FL элементы МТЗ с обратной зависимостью остаются
включенными, при этом значение уставки срабатывания не корректируется и остается 100%.
Дополнительные сведения см. в главе «Защита от отключения предохранителя (60FL)».
Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов МТЗ с обратной зависимостью в ПО BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента МТЗ с обратной зависимостью
изображен на Рис. 64. Сводка по входам и выходам логик представлена в таблице Таблица 35.

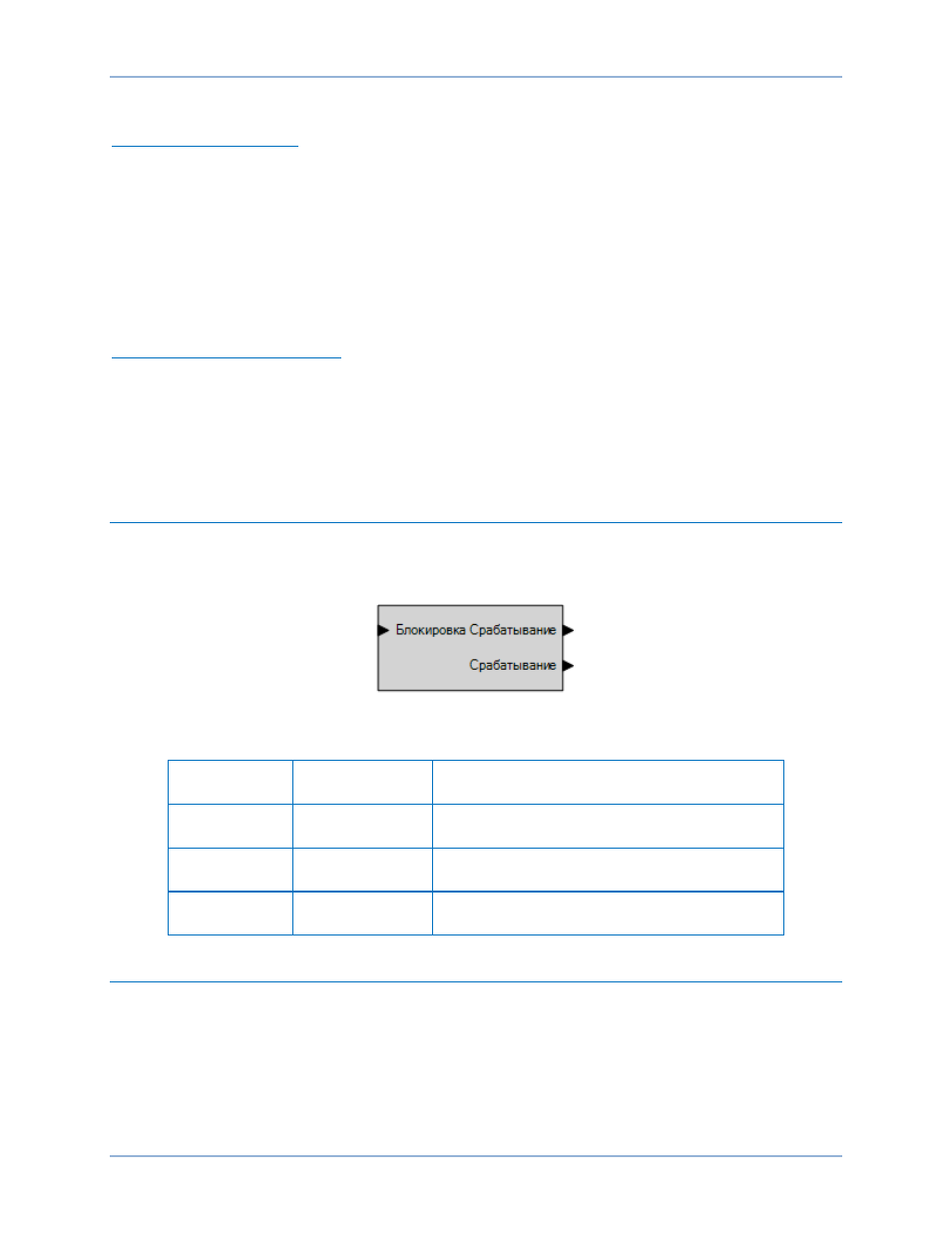

Рис. 64. Логический блок элемента МТЗ с обратной зависимостью
Таблица 35. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 51, если имеет значение
«истина»
Расцепление
Выход
Имеет значение «истина», когда элемент 51
находится в положении работы
Срабатывание
Выход
Имеет значение «истина», когда элемент 51
находится в положении срабатывания
Операционные настройки
Для выбора операционных настроек элементов в системе BESTCOMSPlus используется экран
настроек «МТЗ с обратной зависимостью (51)» (Рис. 65). Сводка по диапазонам значений настроек
и значениям по умолчанию представлена в Таблица 36.
BE1-11g
МТЗ с обратной зависимостью (51)
