40
9424273994 Ред. N1
* Диапазон напряжений переменного тока рассчитан с использованием времени распознавания по
умолчанию (4 мс) и времени устранения дребезга (16 мс).
Все устройства BE1-11g поставляются с отсоединенными перемычками, т. е. в положении для
работы на верхней границе диапазона напряжений управления. Если требуется, чтобы релейные
входы измерения работали на нижней границе диапазона напряжений управления, необходимо
установить перемычки.
Конфигурация перемычек измерительных релейных входов для корпуса типа J
В следующих пунктах описывается установка, извлечение/замена перемычек измерительных
входов
1.
Отключите и обесточьте устройство BE1-11g.
2.
Перемычки входов контактного измерения находятся за расположенными сзади
клеммными колодками, которые используются для подключения входов. Используя
шестигранный ключ 7/64”, снимите расположенные сзади клеммные колодки, связанные со
входами, которые требуется настроить. При работе с устройством BE1-11g соблюдайте все
меры предосторожности для защиты от электростатического разряда.
3.
Руководствуясь надписями на входах на задней панели, определите положение
необходимых блоков перемычек на монтажной плате. На каждой клеммной колодке
расположены два комплекта штырьков. Если перемычка установлена в положение по
умолчанию, один штырек должен быть виден, если смотреть с задней стороны устройства.
При такой конфигурации входы работают на верхней границе диапазона напряжений. На
Рис. 27 изображено расположение перемычек. Перемычки находятся в ВЕРХНЕМ
положении.
4.
Чтобы выбрать работу на нижней границе диапазона напряжений, установите перемычку
на оба штырька с помощью острогубцев. Во избежание повреждения других компонентов
монтажной платы извлекать и устанавливать перемычки следует с осторожностью.
5.
После того как все перемычки будут установлены для работы в желаемом диапазоне
напряжений, заново установите задние клеммные колодки.
6.
Используя шестигранный ключ 7/64”, затяните болты с моментом затяжки 10 дюймов·фунт.

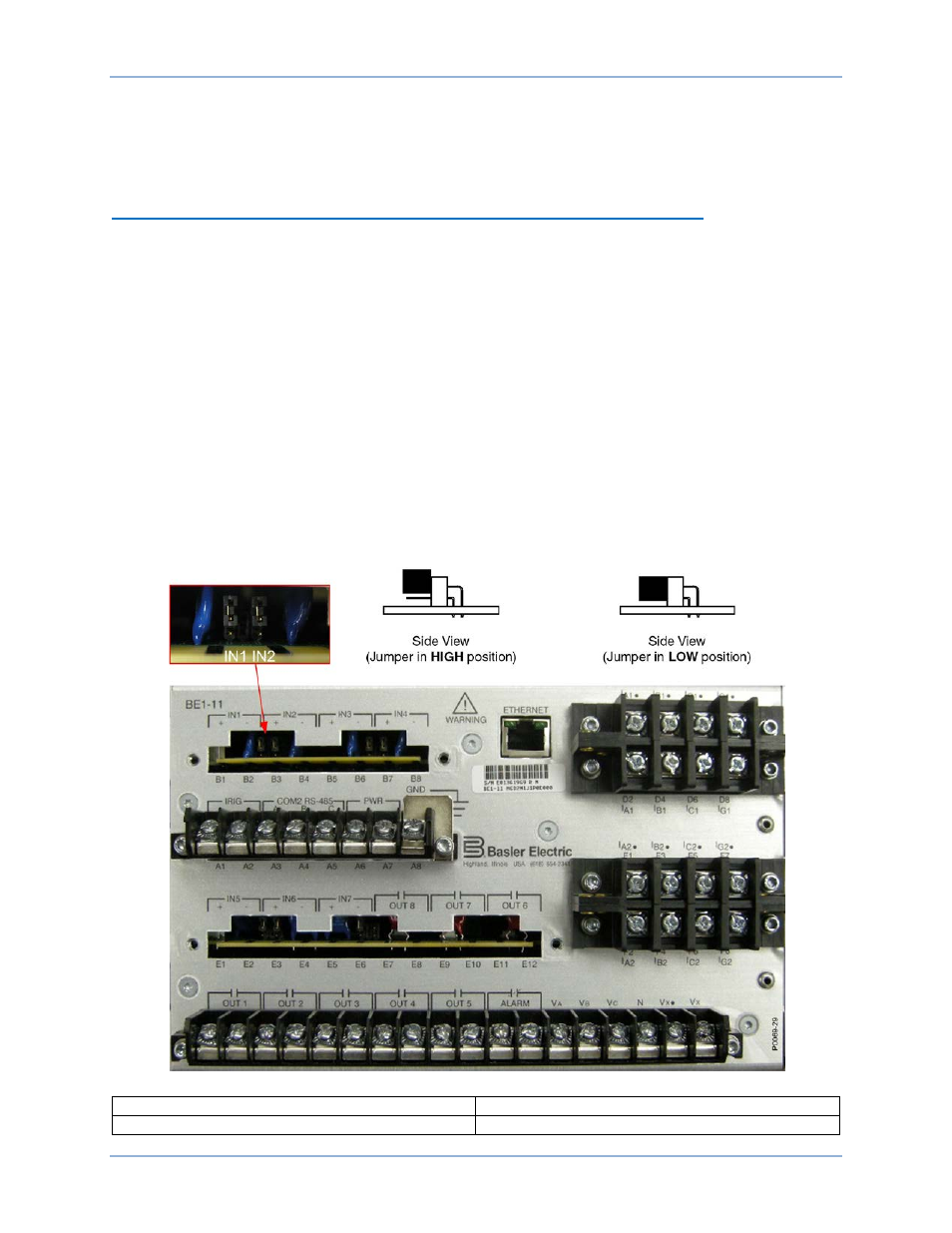

Рис. 27. Расположение перемычек измерительных релейных входов (тип корпуса J)
Side View (Jumper in HIGH position)
Вид сбоку (перемычка в ВЕРХНЕМ положении)
Side View (Jumper in LOW position)
Вид сбоку (перемычка в НИЖНЕМ положении)
Релейные входы и выходы
BE1-11g
