Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 286.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 59X-1.
•
Выход OUT2 закрывается для срабатывания 59X-1.
•
Функция записи неисправностей включена.

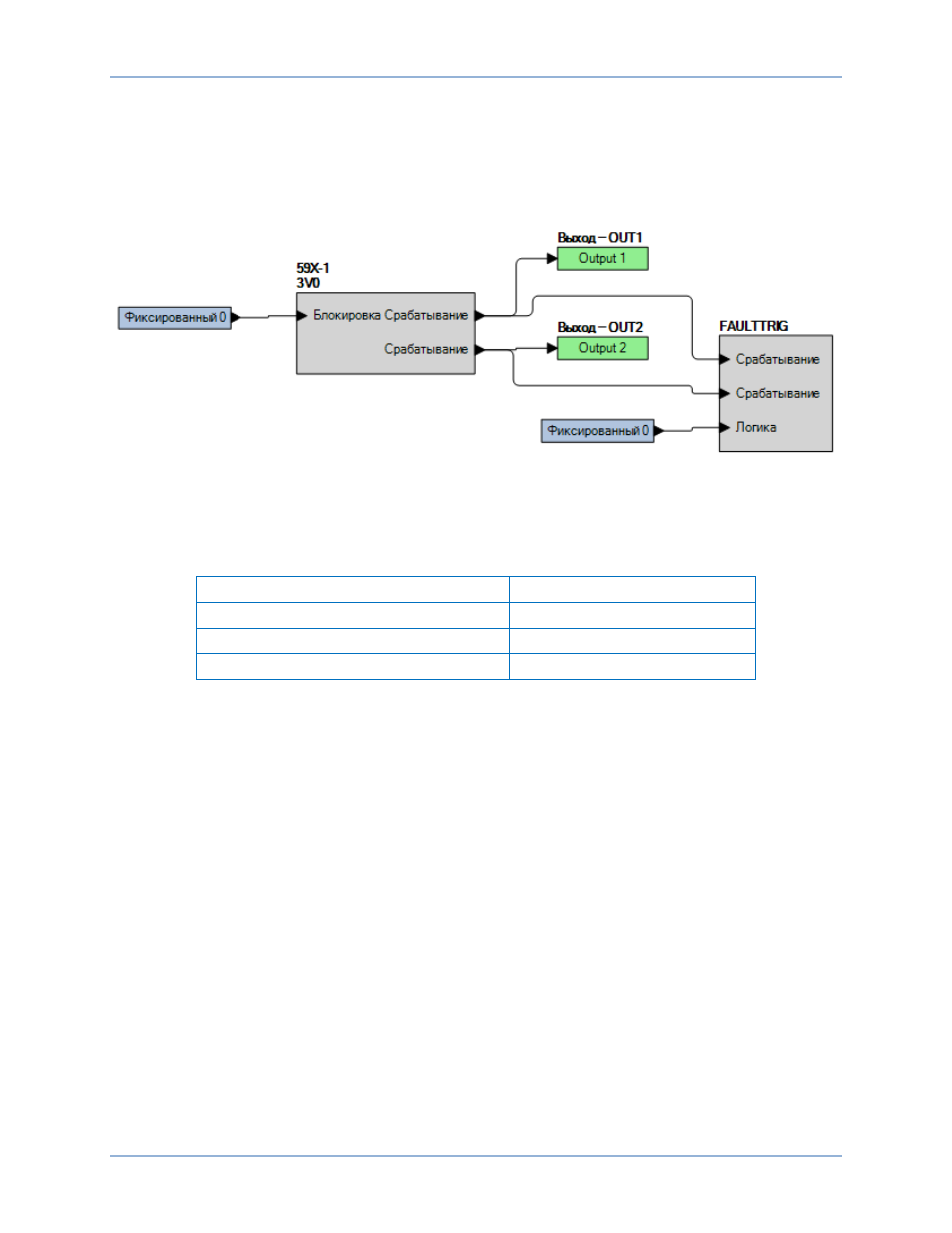

Рис. 286. Настройки BESTlogicPlus (режим 3V0)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте тестовые настройки, приведенные в Таблица 158,
на устройство BE1-11g.
Таблица 158. Тестовые настройки срабатывания (режим 3V0)
Настройка срабатывания
Выдержка времени
115 В
50 мс
65 В
50 мс
20 В
50 мс
Шаг 4. Будьте готовы отслеживать работу функции 59X-1, которую можно контролировать на
выходе OUT2 (см. Рис. 286).
Шаг 5. Подключите трехфазный источник напряжения на 150 В переменного тока и подайте
напряжение на клеммы C13 (фаза A), C14 (фаза B), C15 (фаза C) и C16 (нейтраль).
Шаг 6. Медленно увеличивайте напряжение на фазе А до закрытия выхода OUT2
приблизительно при 265 В (150 В переменного тока номинальн. + 115 В настройки
срабатывания 3V0). Зафиксируйте срабатывание. Убедитесь, что на дисплее на передней
панели появился блинкер 59X-1-3V0. Медленно понижайте напряжение на фазе A до
открытия выхода OUT2. Зафиксируйте отпадание. Сбросьте блинкер.
Шаг 7. Проверьте погрешность срабатывания и отпадания при настройке уставки срабатывания,
равной 65 В и 20 В, как указано в Таблица 158. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для входов измерения напряжения фаз B и C.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для групп настроек 1, 2 и 3.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9 для элементов 59X-2, 59X-3 и 59X-4.
Проверка выдержки времени (режим 3V0)
Шаг 1. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте первый ряд тестовых настроек, приведенных в
