Монтаж
Модуль РДТ заключен в герметизированный пластиковый корпус с возможностью крепления
в любом удобном месте с помощью винтов UNC ¼-20 или аналогичных винтов. Выбор аппаратного
оборудования должен основываться на ожидаемых условиях поставки/транспортировки
и эксплуатации. Момент затяжки, прилагаемый при креплении аппаратного оборудования, не
должен превышать 65 фунт-дюйм (7,34 Нм).

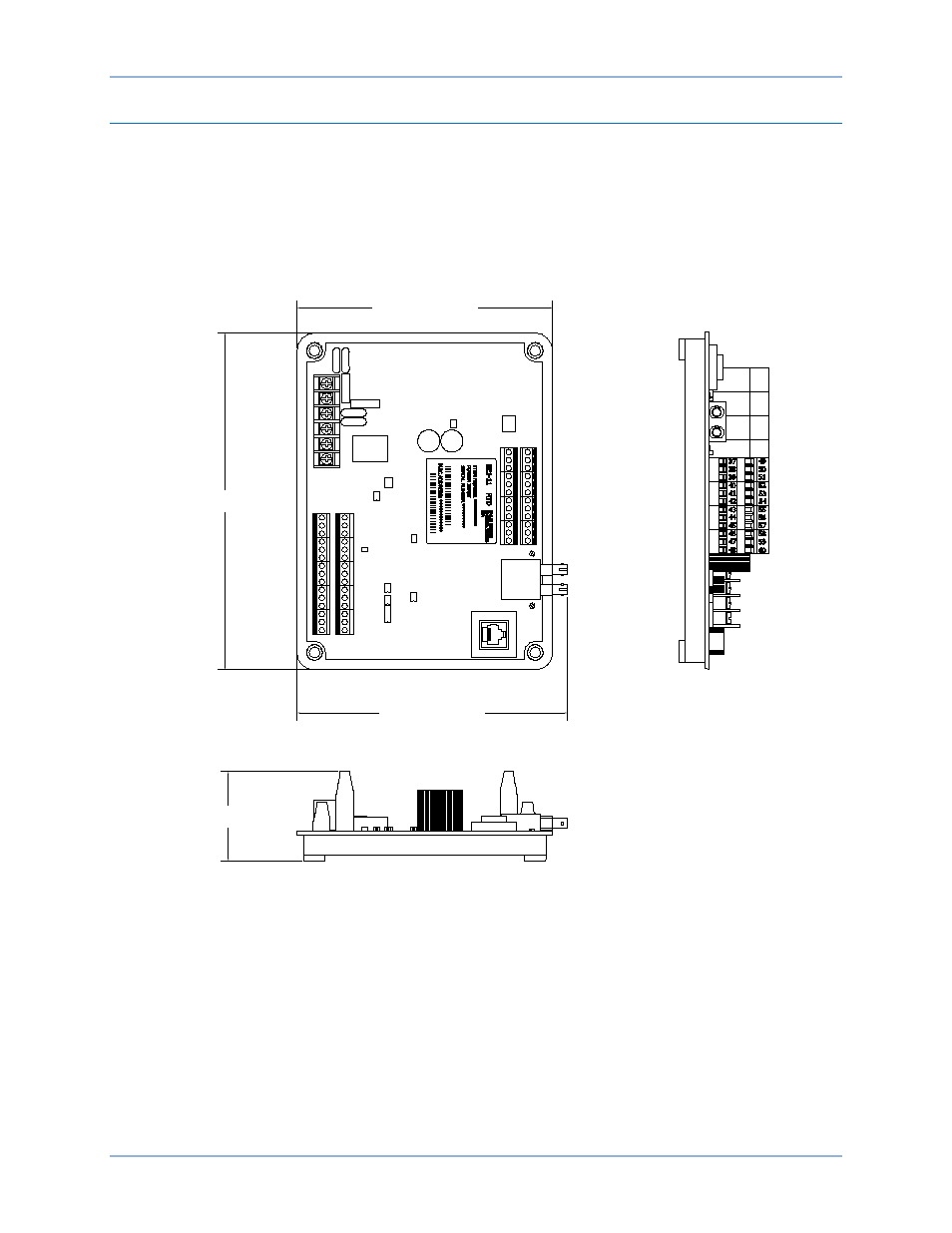

Габаритные размеры модуля РДТ см. на Рис. 365. Все размеры приведены в дюймах с указанием
миллиметров в скобках.
Рис. 365. Габаритные размеры модуля РДТ
8.38 [212.75]
6.75 [171.35]
6.38 [161.95]
2.24 [56.84]
P0069-19
Модуль РДТ
BE1-11g
