52
9424273994 Ред. N1
Соедините вход «Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом
выборе элемента в окне «Элементы» логика условия для входа «Блокировка» по умолчанию
имеет значение 0.
Логические соединения
Для логического соединения элементов защиты от перевозбуждения в BESTlogicPlus используется
экран BESTCOMSPlus. Логический блок элемента защиты от перевозбуждения изображен на Рис.
36
. Сводка по входам и выходам логик представлена в таблице Таблица 9.

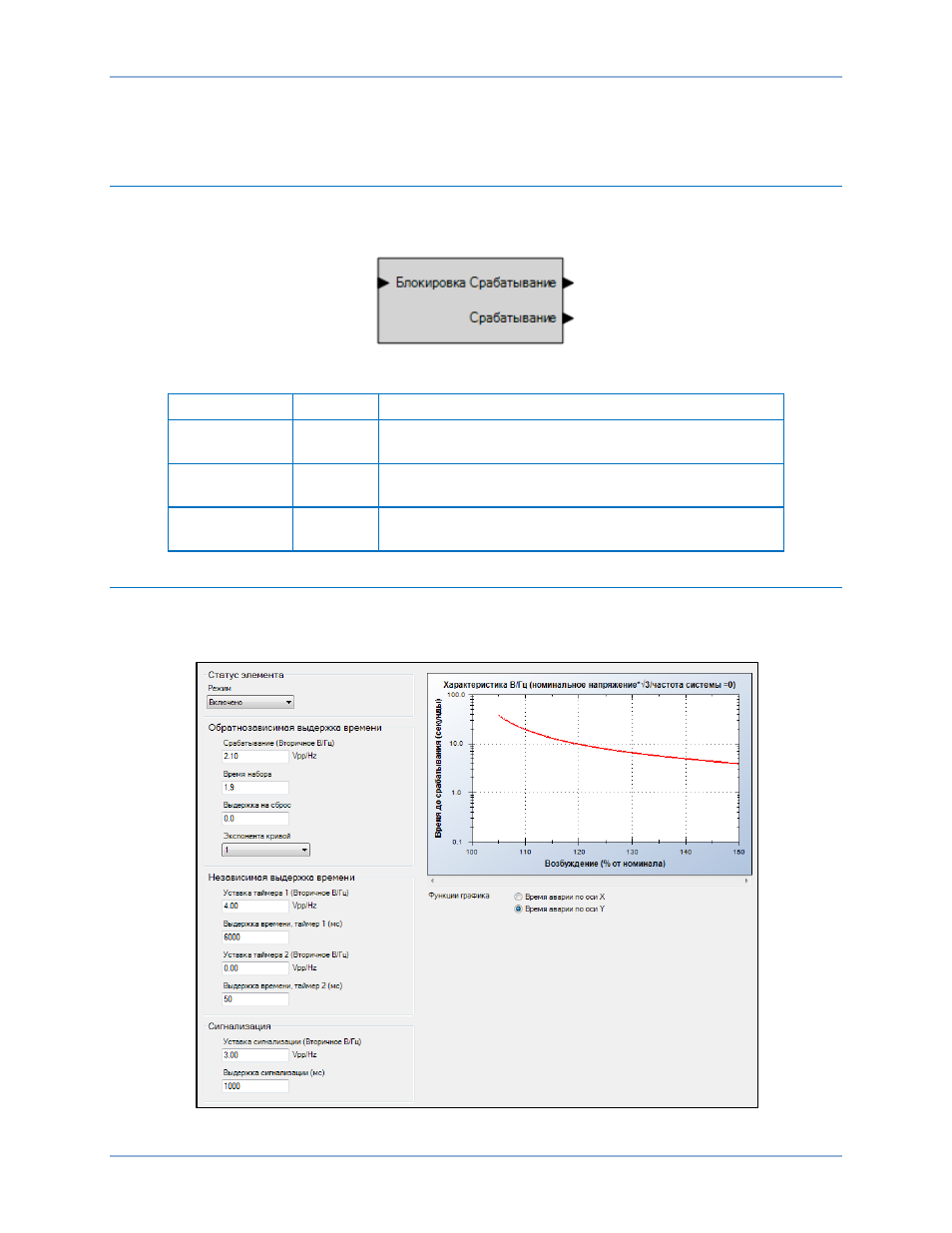

Рис. 36. Логический блок элемента защиты от перевозбуждения
Таблица 9. Логические входы и выходы
Имя Функция Назначение
Блокировка Вход
Отключает функцию 24, если имеет значение
«истина»
Расцепление Выход
Когда элемент 24 находится в положении работы,
имеет значение «истина».
Срабатывание Выход
Когда элемент 24 находится в положении
срабатывания, имеет значение «истина».
Операционные настройки
Для выбора операционных настроек элементов защиты от перевозбуждения в BESTCOMSPlus
используется экран «Перевозбуждение (24)» (см. Рис. 37). Сводка по диапазонам значений
настроек и значениям по умолчанию представлена в Таблица 10.
Рис. 37. Экран настроек «Перевозбуждение»
Защита от перевозбуждения (24)
BE1-11g
