138
9424273994 Ред. N1

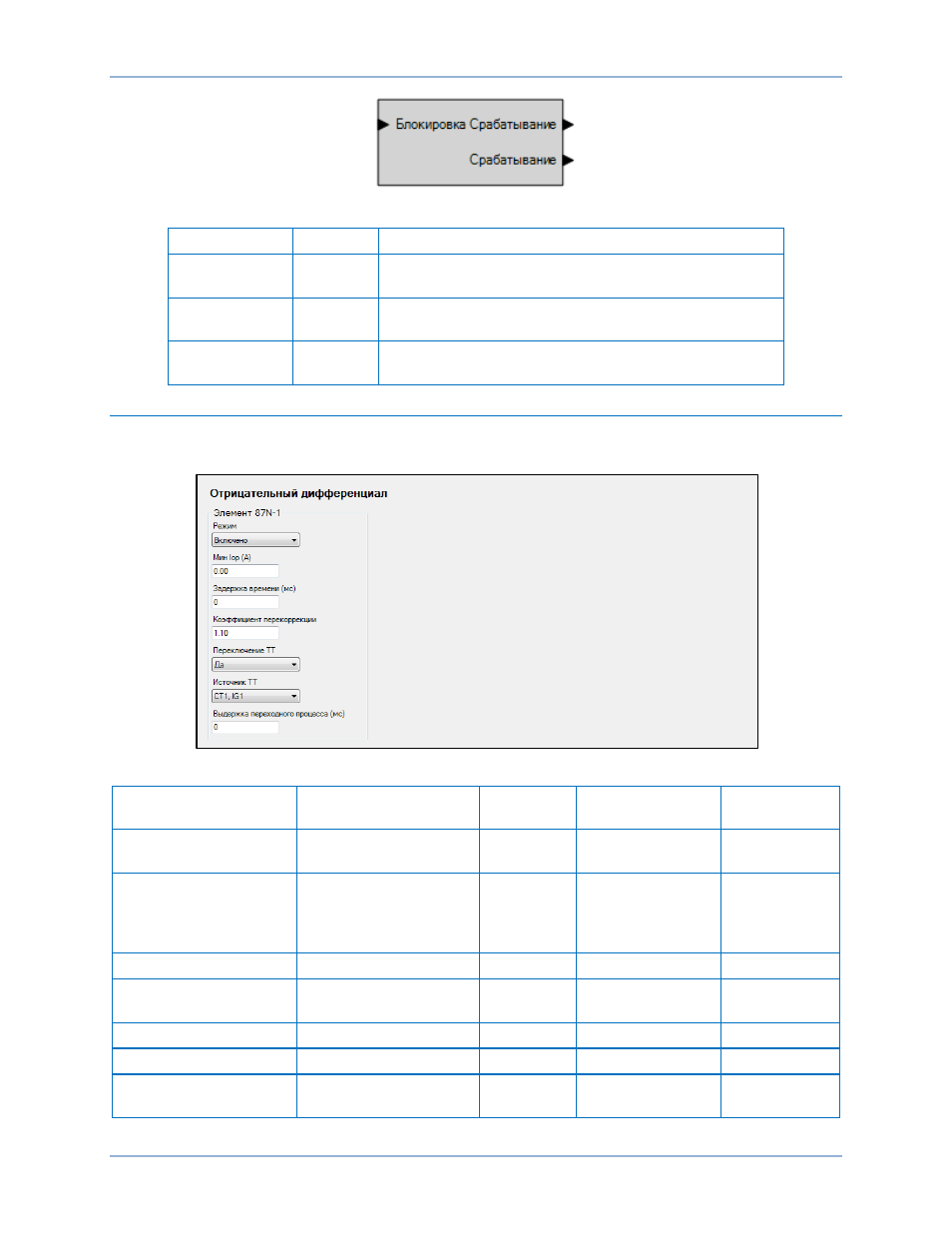

Рис. 74. Логический блок элемента дифференциальной защиты нулевой последовательности
Таблица 42. Логические входы и выходы
Имя Функция Назначение
Блокировка Вход
Отключает функцию 87N, если имеет значение
«истина»
Расцепление Выход
Имеет значение «истина», когда элемент 87N
находится в положении работы
Срабатывание Выход
Имеет значение «истина», когда элемент 87N
находится в положении срабатывания
Операционные настройки
Для выбора операционных настроек элементов отрицательного дифференциала в системе
BESTCOMSPlus используется экран настроек «Отрицательный дифференциал (87N)» (Рис. 75).
Сводка по диапазонам значений настроек и значениям по умолчанию представлена в Таблица 43.
Рис. 75. Экран настроек «Отрицательный дифференциал»
Таблица 43. Операционные настройки
Настройка Диапазон Шаг
Единица
измерения
По
умолчанию
Режим
«Отключено»
или «Включено»
н/п н/п Отключено
Мин Iop
От 0 или 0,1 до 5
(5A ТТ)
От 0 или 0,02 до 1
(1A ТТ)
0,01
А
0
Выдержка времени
0–60 000
различный миллисекунды
0
Коэффициент
перекоррекции
1–1,3 0,01
единицы
1,10
Переключение ТТ «Да» или «Нет» н/п н/п Да
Источник ТТ ТТ1, IG1 или ТТ2, IG2 н/п н/п ТТ1, IG1
Выдержка
переходного процесса
0–10 000
различный миллисекунды
0
Дифференциальная токовая защита нулевой последовательности (87N)
BE1-11g
