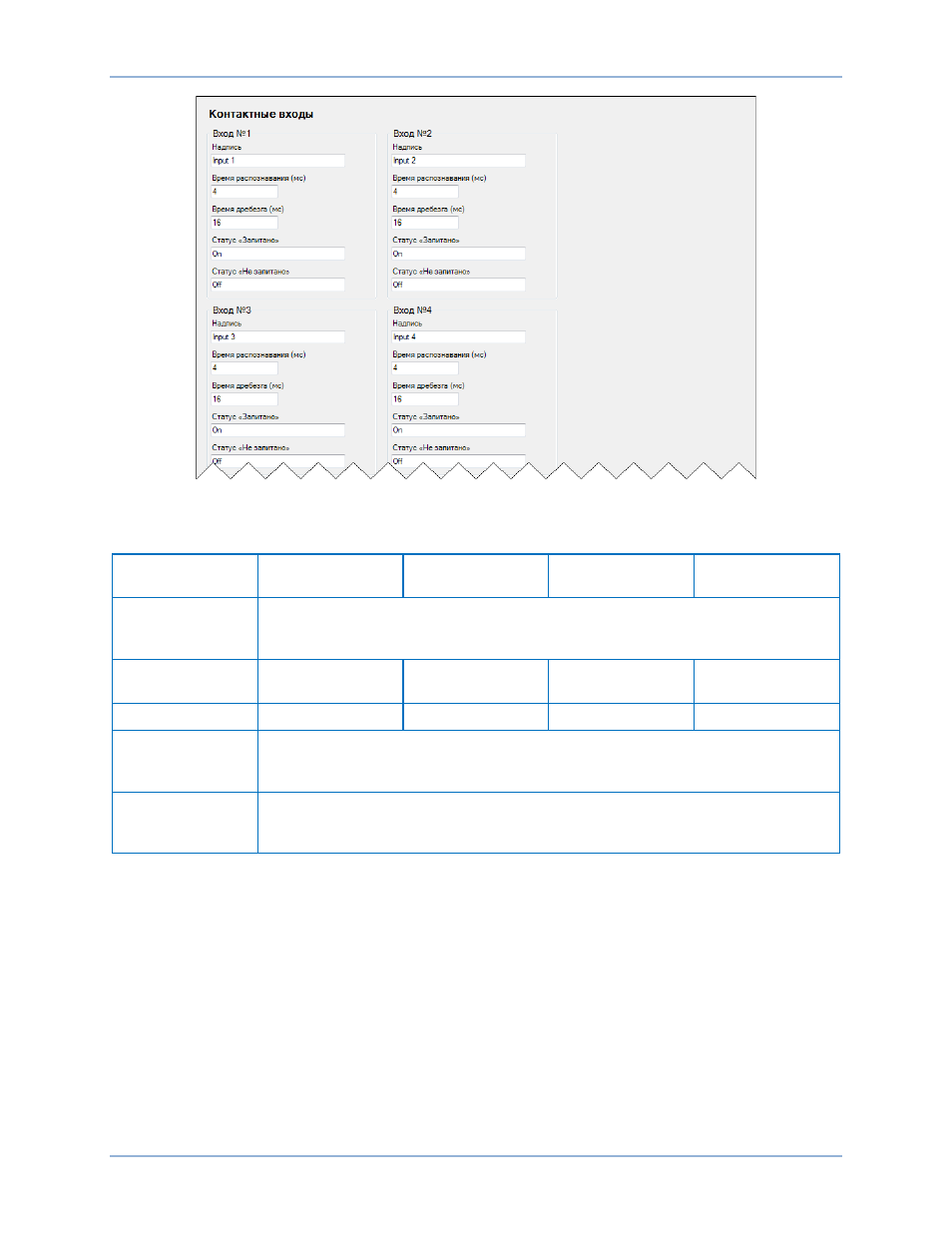

Рис. 30. Экран «Контактные входы»
Перечень настроек и их значения по умолчанию см. в Таблица 6.
Таблица 6. Настройки контактных входов
Настройка
Диапазон
Шаг
Единица
измерения
По умолчанию
Метка
Программируемая пользователем метка для релейного входа. Используется
в отчетах в качестве значимого идентификатора релейного входа. Метка
может содержать до 64 символов.
Время
распознавания
4—255
1
*
миллисекунды
4
Время дребезга
4—255
1
*
миллисекунды
16
Статус
«Запитано»
Программируемая пользователем метка для статуса контакта «Запитано».
Используется в отчетах в качестве значимого идентификатора статуса
релейного входа. Метка может содержать до 64 символов.
Статус «Не
запитано»
Программируемая пользователем метка для статуса контакта «Не
запитано». Используется в отчетах в качестве значимого идентификатора
статуса релейного входа. Метка может содержать до 64 символов.
*
Поскольку состояние обработки входных сигналов оценивается каждую четверть цикла,
настройка внутренне округляется до ближайшего числа, кратного 4,16 мс (в системах, работающих
на частоте 60 Гц) или 5 мс (в системах, работающих на частоте 50 Гц).
Чтобы исключить подачу напряжения переменного тока в цепи контактного измерения, можно
увеличить время распознавания, установив значение больше половины цикла системы
электропитания. В этом случае можно использовать однополупериодное выпрямление входного
сигнала.
Если подается «смачивающее» напряжение переменного тока, для времени распознавания можно
установить значение меньше половины цикла системы электропитания, а для времени дребезга —
больше половины цикла системы электропитания. При увеличении времени дребезга питание
подается на вход в течение отрицательного полуцикла. Настройки по умолчанию (4 и 16 мс)
соответствуют «смачивающему» напряжению переменного тока.
Для настройки релейных (контактных) входов можно также использовать переднюю панель
управления.
