358
9424273994 Ред. N1

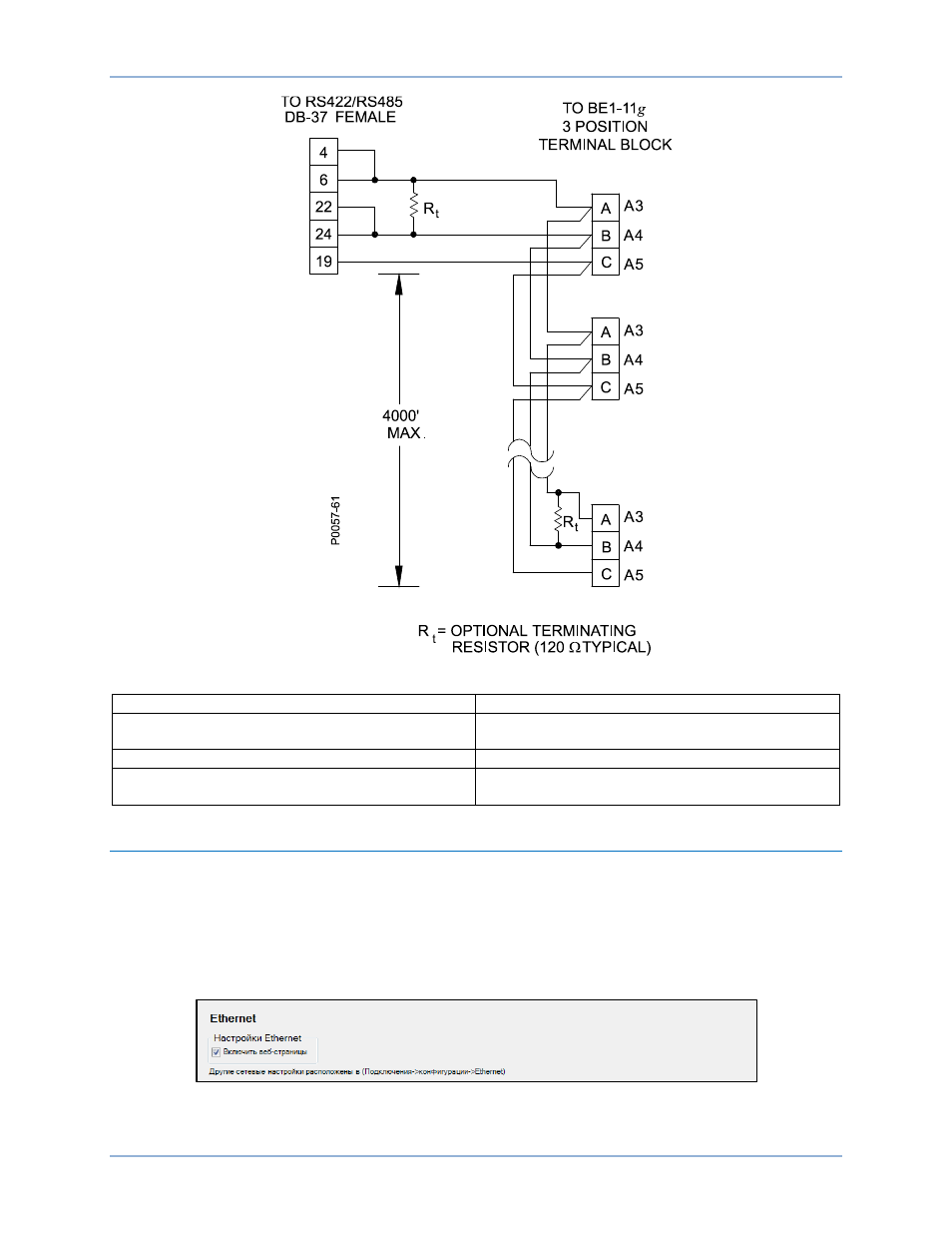

Рис. 240. RS-485 DB-37 к BE1-11g
TO RS422/RS485 DB-37 FEMALE
К RS422/RS485 DB-37, ОХВАТЫВАЮЩ.
TO BE1-11g 3 POSITION TERMINAL BLOCK
К BE1-11g, 3-ПОЗИЦИОННАЯ КЛЕММНАЯ
КОЛОДКА
4000' MAX.
4000 ФУТОВ МАКС.
R = OPTIONAL TERMINATING RESISTOR (120
Ω TYPICAL)
R = НЕОБЯЗАТЕЛЬНЫЙ ОКОНЕЧНЫЙ
РЕЗИСТОР (СТАНДАРТНЫЙ 120 ОМ)
Настройка Ethernet
Расположенный на задней панели дополнительный порт связи Ethernet обеспечивает
динамическую адресацию (DHCP), интерфейс веб-страницы (HTTP), оповещения по электронной
почте (SMTP), а также связь с ПК с работающим ПО BESTCOMSPlus, Modbus™ или DNP.
Дополнительные настройки Ethernet представлены на Рис. 241.
Для просмотра веб-страниц BE1-11g необходимо установить флажок в поле «Включить веб-
страницы». Более подробную информацию о просмотре веб-страниц см. в главе «BESTnet™Plus».
Рис. 241. Экран Ethernet
Связь
BE1-11g
