Параметры питающей линии
Параметры питающей линии используются для определения места повреждения и расстояния до
него. Дополнительные сведения о расстоянии до повреждения и параметрах линии
электропередачи см. в разделе «Отчеты о неисправностях».
Максимальный угол
Максимальный угол нагрузки (MTA) используется элементом направленной токовой защиты (67),
чтобы обеспечить направленный контроль элементов отключения по превышению тока. Как
правило, MTA для элементов поляризации фазы и заземления может быть получен из углов
полного сопротивления линии (параметры линий электропередачи), но для некоторых приложений
необходимо, чтобы MTA отличался от углов полного сопротивления линии. Дополнительные
сведения о настройке MTA для различных применений см. в главе «Направленная токовая
защита (67)».
Настройки
Настройки системы питания задаются на экране настроек «Система питания» (Рис. 268) в ПО
BESTCOMSPlus
®. Сводка по диапазонам значений настроек и значениям по умолчанию
представлена в Таблица 112.

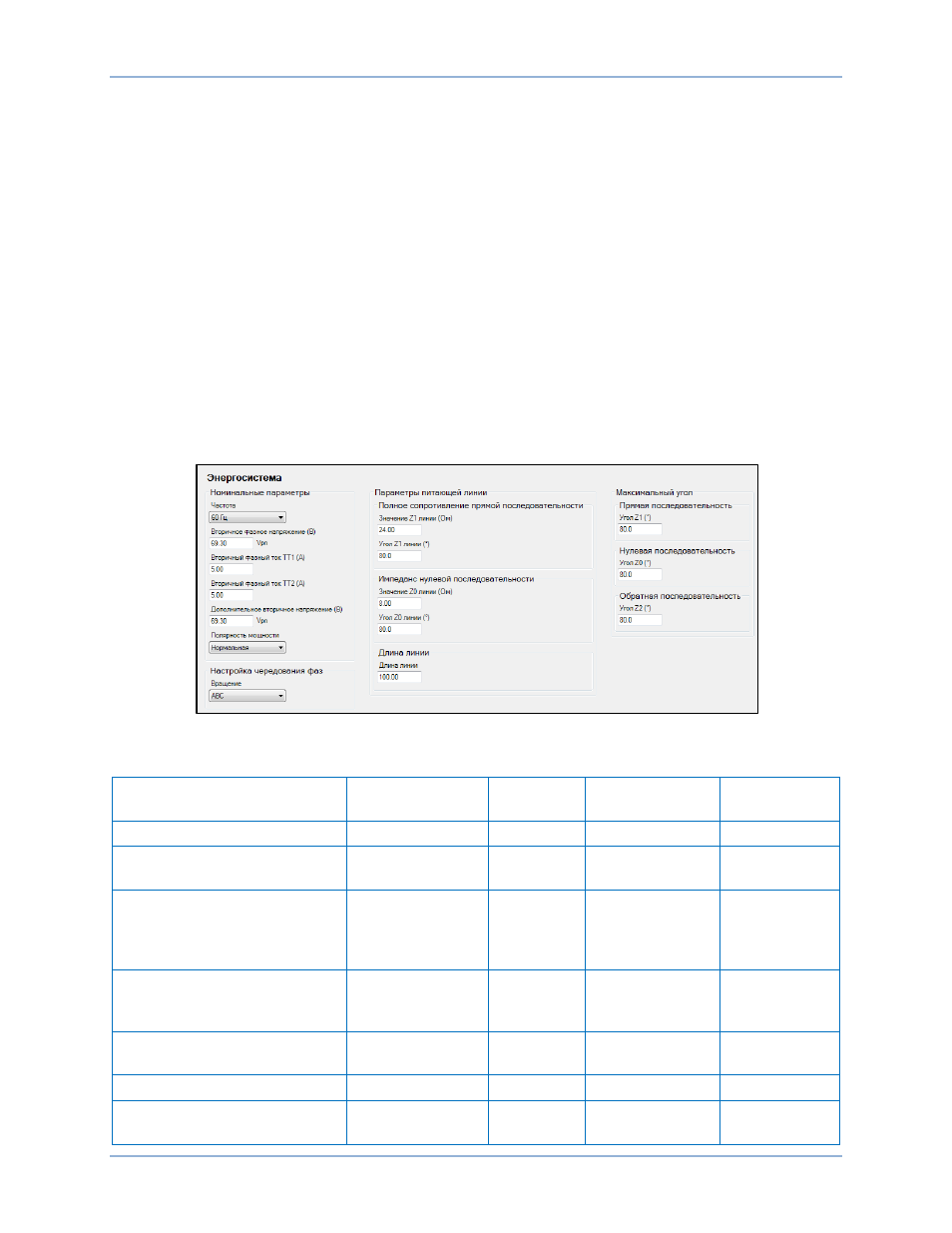

Рис. 268. Экран настроек «Энергосистема»
Таблица 112. Настройки системы питания
Настройка
Диапазон
Шаг
Единица
измерения
По
умолчанию
Номинальная частота
25; 50 или 60
н/п
Герц
60
Номинальное фазное
напряжение
50—300
0,01
Вольт
69,3
Номинальный фазный ток
от 0,5 до 15
(ТТ на 5A)
от 0,1 до 3
(ТТ на 1A)
различный
А
5 (ТТ на 5A)
1 (ТТ на 1A)
Номинальное
вспомогательное
напряжение
50—300
0,01
Вольт
69,3
Полярность мощности
Прямая или
обратная
н/п
н/п
Нормальная
Чередование фаз
ABC или ACB
н/п
н/п
ABC
Значение Z1 линии
от 0,05 до 200
(ТТ на 5A)
различный
Ом
24
