3Ph
FAULT
3-
фазн.
Повреждение
Ph-Ph
FAULT
Междуфазное
Повреждение
3Ph
FAULT
3-
фазн.
Повреждение
Междуфазные КЗ характеризуются наличием составляющих прямой и обратной
последовательности, как представлено на Рис. 57. При междуфазном замыкании величина силы
тока обратной последовательности равна
1/
√3 (58%) амплитуды общего фазного тока. При объединении этих двух коэффициентов (√3/2 и 1/
√3) коэффициенты √3 отменяются, и получается половина коэффициента.

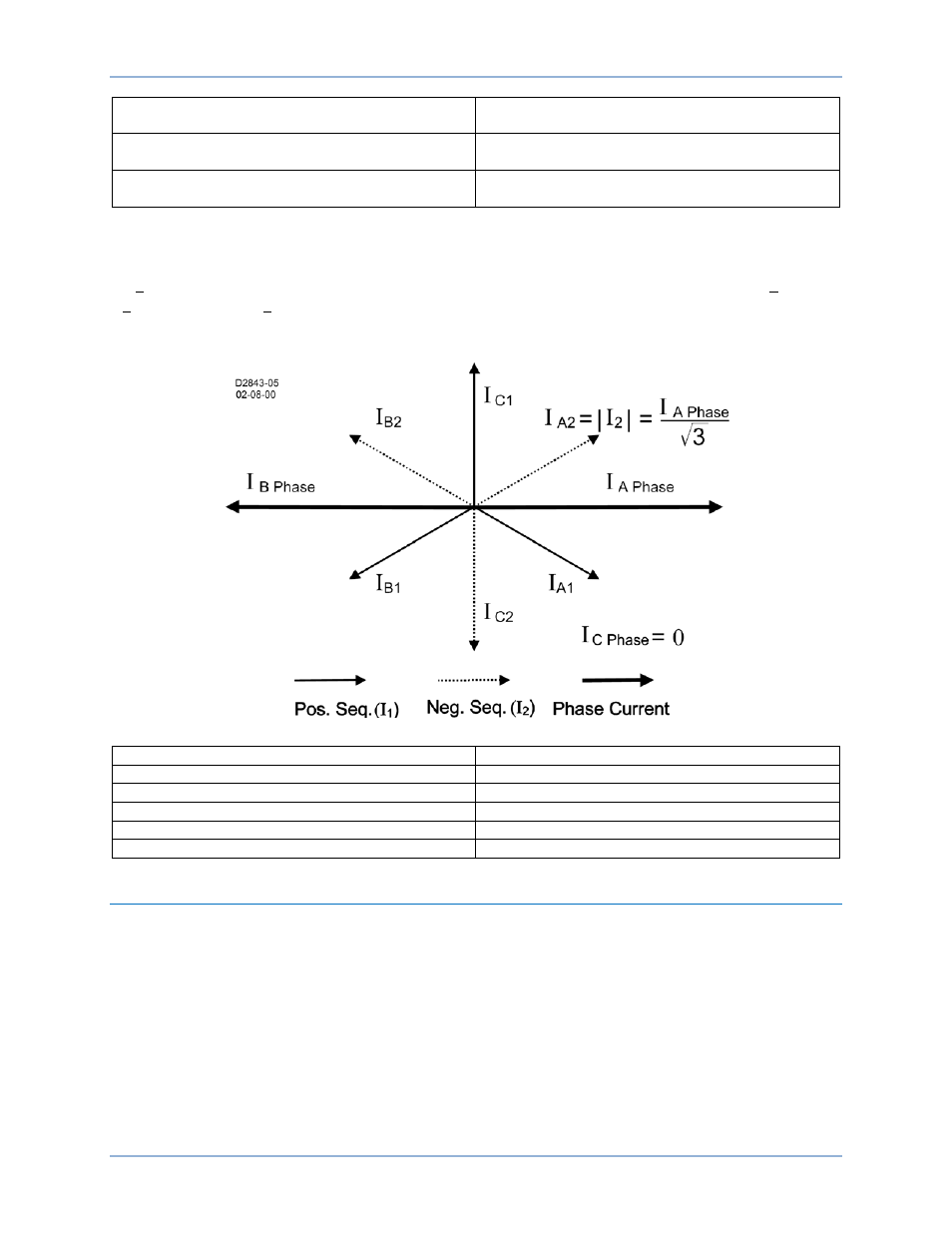

Рис. 57. Составляющие тока при междуфазном КЗ (фазы A-B)
I
A Phase
I
фаз. A
I
B Phase
I
фаз. B
I
C Phase
I
фаз. C
Pos. Seq.(l1)
Прямая посл.(l1)
Neg. Seq. (I2)
Обр. посл. (I2)
Phase Current
Фазный ток
Настройки согласованности
Настройки обратной последовательности для элемента 51-x следует проверять на
согласованность с однофазными элементами защиты, например предохранителями следующей
ступени защиты, реле АПВ и/или реле защиты от замыкания на землю. Для построения
времятоковых характеристик обратной последовательности на диаграмме фазных устройств
необходимо умножить уставку срабатывания элемента защиты по току обратной
последовательности на корректирующий множитель. Множитель представляет собой отношение
фазного тока к току обратной последовательности при нужном типе КЗ. Для построения
времятоковых характеристик обратной последовательности на диаграмме устройств защиты от
замыкания на землю необходимо умножить уставку срабатывания на множитель для однофазного
КЗ на землю (см. Таблица 28).
Максимальная токовая защита обратной последовательности (46)
